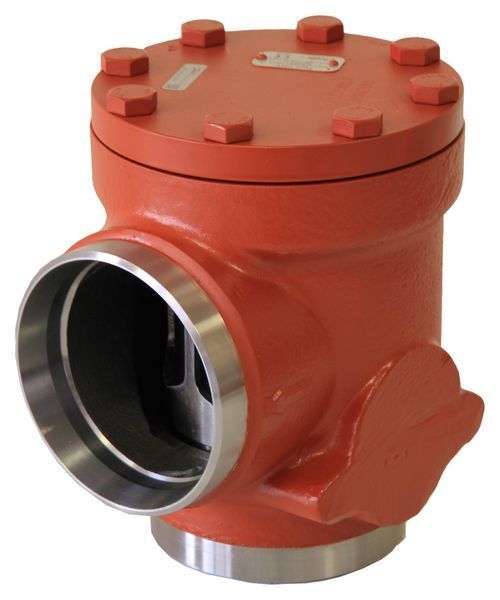

Обратно-запорный вентиль (клапан) Danfoss угловой CHV-X 80 (148B5936)

Danfoss CHV-X 80 (148B5936) – это комбинированный угловой обратно-запорный вентиль из серии SVL Flexline™, разработанный для промышленных холодильных систем, систем кондиционирования и тепловых насосов, работающих под высоким давлением. Он сочетает функции обратного клапана (автоматическое предотвращение обратного потока) и запорного вентиля (ручное полное перекрытие потока), оптимизируя пространство и функциональность трубопровода.

Ключевые характеристики

• Тип: Комбинированный обратно-запорный вентиль (Stop/Check Valve).

• Бренд: Danfoss.

• Модель: CHV-X 80 (DN 80, стандартное исполнение).

• Код продукта: 148B5936.

• Исполнение корпуса: Угловой (Angleway) – для компактного монтажа и оптимального использования пространства.

• Диаметр: DN 80 (3 дюйма).

• Присоединение: Сварка встык (Butt-weld) по стандарту EN 10220 – для высокой надежности и герметичности соединения.

• Материал корпуса: Специальная низкотемпературная сталь, соответствующая требованиям Директивы по оборудованию под давлением (PED) – обеспечивает долговечность и устойчивость к экстремальным температурам и давлению.

• Максимальное рабочее давление (MWP): 52 бар (754 psig) – подходит для широкого спектра хладагентов, включая R717 (аммиак) и R744 (CO2).

• Диапазон температур: От -60°C до +150°C.

• Минимальный перепад давления для открытия (MODP): 0.04 бар (0.58 psig) – минимизирует потери давления в системе.

• Значения Kv/Cv: Kv = 80 м³/ч, Cv = 92.8 галл/мин.

• Совместимые хладагенты: ГХФУ, ГФУ, R717 (аммиак), R744 (CO2), R290, R600, R600a, R170, HFO (например, R1234yf, R1234ze(E)). Также совместим с другими распространенными хладагентами (R134a, R22, R404A, R507 и т.д.).

• Конструктивные особенности:

  • Встроенная демпфирующая камера: Эффективно предотвращает пульсации, флаттер и гидроудары, повышая стабильность и долговечность системы.

  • Внутренняя отсечка (backseating): Позволяет производить замену уплотнения штока без необходимости стравливания давления из системы.

  • Модульная концепция SVL Flexline™: Верхняя часть клапана является взаимозаменяемой с другими функциональными модулями SVL Flexline™ (фильтры, регуляторы) без дополнительных сварочных работ.

  • Устойчивый конус клапана с металлическим упором, разработанный для выдерживания высоких пульсаций, особенно в нагнетательных линиях.

  • Высококачественный сальник со скребковым кольцом для надежной герметичности и защиты от загрязнений.

Принцип работы и Преимущества

Клапан автоматически предотвращает обратный поток: при прямом потоке конус поднимается, а при обратном — пружина и давление плотно прижимают его к седлу. Ручной маховик обеспечивает возможность полного перекрытия потока для изоляции отдельных участков трубопровода во время обслуживания или ремонта.

Преимущества:

• Функциональность 2-в-1: Уменьшает количество необходимых компонентов, упрощает проектирование системы и экономит пространство.

• Высокая надежность: Прочная стальная конструкция и высокий MWP гарантируют стабильную работу в сложных условиях.

• Безопасность эксплуатации: Защита от обратного потока и возможность ручного отключения повышают безопасность системы.

• Энергоэффективность: Низкий перепад давления и эффективное демпфирование гидроударов способствуют снижению энергопотребления.

• Удобство обслуживания: Возможность проведения сервисных работ под давлением и модульный дизайн упрощают эксплуатацию.

• Долговечность: Обеспечивается использованием высококачественных материалов и продуманной конструкцией, минимизирующей износ.

Применение

Danfoss CHV-X 80 является идеальным решением для:

• Крупных промышленных холодильных установок.

• Систем кондиционирования воздуха и промышленных тепловых насосов.

• Линий нагнетания компрессоров, а также линий жидкого и газообразного хладагента.

• Систем, использующих CO2 (R744) и аммиак (R717).

• Морских холодильных установок.

Заключение

Danfoss CHV-X 80 (148B5936) – это ключевой, надежный и эффективный компонент, который обеспечивает безопасную и оптимизированную работу современных промышленных холодильных систем, особенно в высокопроизводительных применениях.
