Обратно-запорный вентиль (клапан) Danfoss угловой SCA-X 125 D (148B6102)

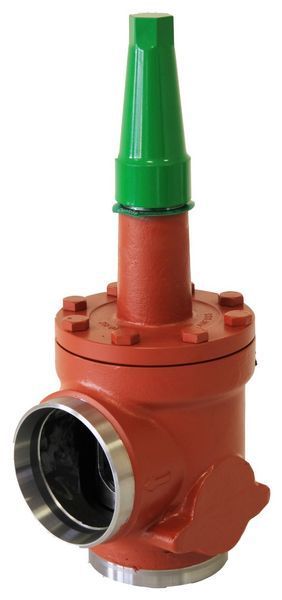

Danfoss SCA-X 125 D (148B6102) – это комбинированный угловой обратно-запорный вентиль из серии SVL Flexline™, разработанный для крупнейших промышленных холодильных систем высокого давления, систем кондиционирования и тепловых насосов. Он объединяет функции обратного клапана (автоматическое предотвращение обратного потока) и запорного вентиля (ручное полное перекрытие потока), оптимизируя пространство и функциональность трубопровода. Буква "D" указывает на его пригодность для применений с диоксидом углерода (CO2, R744) и другими высоконапорными средами.

Ключевые характеристики

• Тип: Комбинированный обратно-запорный вентиль (Stop/Check Valve).

• Бренд: Danfoss – мировой лидер в холодильной и климатической отрасли.

• Модель: SCA-X 125 D (DN 125, специальное исполнение).

• Код продукта: 148B6102.

• Исполнение корпуса: Угловой (Angleway) – для экономии места и удобства монтажа в крупных системах.

• Диаметр: DN 125 (5 дюймов).

• Присоединение: Сварка встык (Butt-weld) по стандарту EN 10220 – для надежности и герметичности под высоким давлением.

• Материал корпуса: Специальная низкотемпературная сталь, соответствующая требованиям Директивы по оборудованию под давлением (PED) – гарантирует исключительную устойчивость к высоким давлениям и экстремальным температурам.

• Максимальное рабочее давление (MWP): 52 бар (754 psig) – идеально для систем на CO2 (R744) и аммиаке.

• Диапазон температур: От -60°C до +150°C.

• Минимальный перепад давления для открытия (MODP): 0.04 бар (0.58 psig) – минимизирует потери давления.

• Совместимые хладагенты: ГХФУ, ГФУ, R717 (аммиак), R744 (CO2), R290, R600, R600a, R170, HFO (например, R1234yf, R1234ze(E)). Также совместим с другими распространенными хладагентами (R134a, R22, R404A, R507 и т.д.).

• Конструктивные особенности:

  • Встроенная демпфирующая камера: Эффективно предотвращает пульсации, флаттер и гидроудары, повышая стабильность системы при низкой скорости потока или плотности хладагента.

  • Внутренняя отсечка (backseating): Позволяет заменять уплотнение штока без стравливания давления из системы.

  • Модульная концепция SVL Flexline™: Верхняя часть клапана взаимозаменяема с другими функциональными модулями SVL Flexline™ (фильтры, регуляторы) без необходимости сварки.

  • Устойчивый конус клапана с металлическим упором, разработанный для выдерживания высоких пульсаций, в частности в нагнетательных линиях.

  • Высококачественный сальник со скребковым кольцом для надежной герметичности и защиты от загрязнений.

Принцип работы и Преимущества

Клапан автоматически предотвращает обратный поток: при прямом потоке конус поднимается, при обратном — пружина и давление плотно прижимают его к седлу. Ручной маховик обеспечивает полное перекрытие потока для изоляции участков трубопровода.

Преимущества:

• Функциональность 2-в-1: Уменьшение количества компонентов, упрощение дизайна системы и экономия места.

• Надежность для высокого давления: Прочная стальная конструкция и высокий MWP, специально адаптирован для CO2.

• Безопасность эксплуатации: Защита от обратного потока и возможность ручного отключения.

• Энергоэффективность: Низкий перепад давления и минимизация гидроударов.

• Удобство обслуживания: Возможность сервиса под давлением и гибкий модульный дизайн.

• Долговечность: Обеспечивается использованием высококачественных материалов и продуманной конструкции.

Применение

Danfoss SCA-X 125 D является идеальным решением для:

• Крупнейших промышленных холодильных установок.

• Систем кондиционирования и промышленных тепловых насосов.

• Линий нагнетания компрессоров, линий жидкого и газообразного хладагента.

• Систем, использующих CO2 (R744) и аммиак (R717), благодаря своим высоконапорным характеристикам.

• Морских холодильных установок.

Заключение

Danfoss SCA-X 125 D (148B6102) – это ключевой, надежный и эффективный компонент для обеспечения безопасной и оптимизированной работы современных крупномасштабных промышленных холодильных систем, особенно в высоконапорных применениях.
