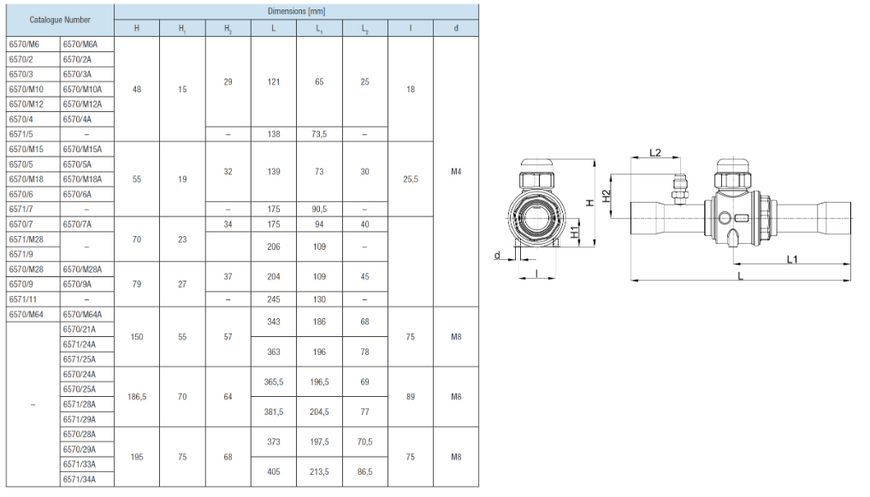

Шаровые вентили с впаянным сервисным вентилем Шредера 1/4"SAE Castel 6570 / 25A
Шаровые вентили Castel 6570 / 25A представляют собой надежные запорные элементы, специально разработанные для использования на газовых магистралях в мощных промышленных и коммерческих холодильных системах, а также системах кондиционирования воздуха с большими диаметрами трубопроводов. Их особенностью является впаянный сервисный вентиль Шредера с присоединением 1/4"SAE, что значительно упрощает процесс вакуумирования, заправки хладагентом и диагностики системы без необходимости установки дополнительных фитингов. Благодаря присоединению под пайку (ODS) диаметром 3 1/8" (79 мм), они обеспечивают герметичное и долговечное соединение в системах с большими диаметрами трубопроводов. Данные вентили характеризуются полным проходом, что минимизирует потери давления газообразного хладагента даже при значительных объемах потока.
Основные характеристики:
- Тип: Шаровой запорный вентиль для газовой магистрали с впаянным сервисным вентилем Шредера
- Серия: 6570 с полным проходом
- Присоединение к магистрали: 3 1/8" ODS (под пайку)
- Сервисный вентиль: Впаянный вентиль Шредера 1/4"SAE с колпачком
- Пропускная способность (Kv): Чрезвычайно высокая (значение зависит от конкретной модели)
- Максимальное рабочее давление (PS): 45 бар
- Диапазон рабочих температур (TS): -40 °C ... +150 °C
- Материалы: Высококачественная горячекованая латунь, хромированный шар, медные патрубки под пайку, надежные уплотнения из PTFE и хлоропренового каучука, латунный корпус сервисного вентиля с уплотнениями.
- Совместимые хладагенты: Широкий спектр HCFC, HFC, HFO и их смесей (класс A1), включая используемые в больших промышленных системах.
- Особенности: Двунаправленный поток, защита от срыва штока, быстрое полное открытие/закрытие (1/4 оборота), индикация направления потока, сварное соединение элементов корпуса, интегрированный сервисный порт для удобного обслуживания.
Преимущества использования:
- Надежное и герметичное перекрытие газовой магистрали большого диаметра: Обеспечивает отсутствие утечек газообразного хладагента даже при значительных объемах потока.
- Встроенный сервисный порт: Упрощает и ускоряет процессы обслуживания системы.
- Минимальное гидравлическое сопротивление в больших трубопроводах: Полный проход оптимизирован для газовых линий большого диаметра, минимизируя потери давления.
- Высокая долговечность и надежность: Использование качественных материалов и прочная конструкция гарантируют длительный срок службы при интенсивной эксплуатации.
- Универсальность: Совместим с большинством современных хладагентов, используемых в больших холодильных установках.
- Безопасность эксплуатации: Конструкция штока предотвращает его случайное выпадение.
Рекомендации по установке:
Монтаж вентилей Castel 6570 / 25A следует производить путем высококачественной пайки квалифицированным персоналом, соблюдая необходимые меры безопасности для предотвращения перегрева корпуса и повреждения внутренних уплотнений, а также элементов сервисного вентиля. Крайне важно точно соблюдать направление потока газообразного хладагента, указанное на корпусе вентиля. Убедитесь, что колпачок сервисного вентиля надежно закручен после использования для предотвращения утечек.
Выбирайте шаровые вентили Castel 6570 / 25A с впаянным сервисным вентилем Шредера для обеспечения надежного контроля потока газообразного хладагента и удобного обслуживания ваших мощных холодильных систем!
