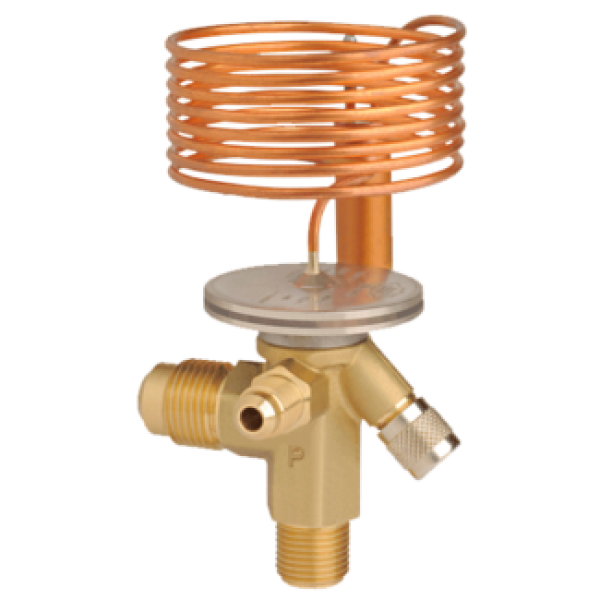

Терморегулирующий вентиль Alco Controls TI-MW (с внутренним выравниванием, под гайку)
Alco Controls TI-MW — это серия компактных и надежных терморегулирующих вентилей (ТРВ) с внутренним выравниванием давления и подключением под гайку (flare) от Alco Controls (часть Emerson Climate Technologies). Эти вентили предназначены для точного управления подачей жидкого хладагента в испарители холодильных систем и систем кондиционирования воздуха.
Буква "M" в обозначении "MW" указывает на совместимость с хладагентом R407C (или другими хладагентами среднего температурного диапазона). Буква "W" обычно обозначает жидкий заряд (Liquid charge) термостатического элемента без функции MOP (Maximum Operating Pressure - ограничение максимального рабочего давления).
Ключевые характеристики
-
Производитель: Alco Controls (Emerson Climate Technologies)
-
Серия: TI (Thermal Expansion Valve - Interchangeable orifice)
-
Модель / Заряд: TI-MW
-
Назначение: Терморегулирующий расширительный вентиль (ТРВ)
-
Тип выравнивания давления: Внутреннее выравнивание (Internal Equalization). Этот тип выравнивания используется, когда перепад давления в испарителе незначителен.
-
Тип подключения: Под гайку (Flare connections). Это резьбовые соединения, обеспечивающие легкость монтажа и демонтажа без пайки.
-
Размер подключений (типичные для серии TI-MW):
-
Вход: 3/8" SAE Flare
-
Выход: 1/2" SAE Flare
-
Примечание: Серия TI имеет взаимозаменяемые дроссельные узлы (orifice assemblies), что позволяет изменять производительность вентиля на месте без замены всего корпуса (например, TIO-00X, TIO-000, TIO-001, ..., TIO-006). Размер TI-MW сам по себе не указывает на конкретный размер дроссельного узла.
-
Тип хладагента: Оптимизирован для R407C. Может быть совместим также с другими хладагентами среднего температурного диапазона (например, R22, R134a, R404A/R507, R448A/R449A – в зависимости от конкретного заряда и модели).
-
Тип заряда термостатического элемента: "W" (жидкий заряд). Обычно это означает, что термобаллон заполнен тем же хладагентом, что и система, или его аналогом. Этот тип заряда, как правило, не имеет функции MOP (без ограничения давления).
-
Диапазон рабочих температур испарения: Обычно от -45°C до +10°C (для R407C).
-
Максимальное рабочее давление (MWP / PS): До 45 бар (652 psig).
-
Конструкция:
-
Сбалансированный порт (Balanced port design): Ключевая особенность, которая позволяет вентилю поддерживать постоянный перегрев в широком диапазоне рабочих условий, даже при значительных колебаниях давления конденсации или перепада давления на вентиле.
-
Герметичный корпус из кованой латуни.
-
Лазерная сварка диафрагмы и силового элемента для высокой надежности и долговечности.
-
Сменный/очищаемый входной фильтр-сетка.
-
Внешняя регулировка перегрева.
-
Капиллярная трубка: обычно 1.5 м.
Принцип работы
Alco Controls TI-MW работает по принципу баланса трех сил, действующих на диафрагму:
-
Давление термобаллона: Температура на выходе из испарителя влияет на давление газа/жидкости в термобаллоне. Это давление передается на верхнюю часть диафрагмы, стремясь открыть вентиль.
-
Давление испарения (внутреннее давление в испарителе): Поскольку вентиль имеет внутреннее выравнивание, давление хладагента внутри испарителя (на выходе) воздействует на нижнюю часть диафрагмы, стремясь закрыть вентиль.
-
Давление пружины: Регулирующая пружина также воздействует на нижнюю часть диафрагмы, помогая закрыть вентиль. Натяжение этой пружины определяет значение перегрева.
Этот баланс сил поддерживает постоянный перегрев, что обеспечивает полное испарение хладагента в испарителе и защищает компрессор от гидравлического удара. Сбалансированный порт делает этот вентиль особенно устойчивым к колебаниям давления в системе, повышая стабильность его работы.
Применение
Терморегулирующий вентиль Alco Controls TI-MW идеально подходит для:
-
Коммерческого охлаждения (например, холодильные витрины, шкафы).
-
Бытовых и легких коммерческих систем кондиционирования воздуха.
-
Тепловых насосов (в определенных конфигурациях).
-
Систем с одним испарителем, где нет значительного перепада давления во всасывающей линии после испарителя (что характерно для применений с внутренним выравниванием).
-
Систем, где требуется легкая и быстрая установка/демонтаж благодаря резьбовым соединениям.
-
Систем, где может возникнуть необходимость изменения производительности (благодаря взаимозаменяемым дроссельным узлам).
Преимущества
-
Точный контроль перегрева: Благодаря сбалансированному порту и качественному термостатическому элементу.
-
Гибкость производительности: Взаимозаменяемые дроссельные узлы позволяют адаптировать производительность вентиля к различным требованиям системы.
-
Простота монтажа и обслуживания: Подключения под гайку упрощают установку и демонтаж. Встроенный фильтр легко чистится.
-
Надежность: Герметичная конструкция и использование высококачественных материалов обеспечивают длительный срок службы.
-
Широкий диапазон температур: Возможность работы как в средне-, так и в низкотемпературных применениях для соответствующих хладагентов.
Важные аспекты монтажа
-
Внутреннее выравнивание: Этот тип ТРВ подходит для систем, где перепад давления в испарителе не превышает 1 бар. Для испарителей с большим перепадом давления (например, с распределителями или очень больших испарителей) следует использовать ТРВ с внешним выравниванием (серия TIE-MW).
-
При монтаже под гайку убедитесь в правильной затяжке гаек, чтобы избежать утечек, но не перетягивайте.
-
Термобаллон необходимо правильно закрепить на выходе из испарителя для точного считывания температуры.
Заключение
Терморегулирующий вентиль Alco Controls TI-MW является универсальным и надежным компонентом, предлагающим эффективное и точное регулирование подачи хладагента. Его конструкция с внутренним выравниванием, сбалансированным портом и подключением под гайку делает его отличным выбором для многих типичных холодильных применений, где ценятся простота монтажа и стабильность работы.
