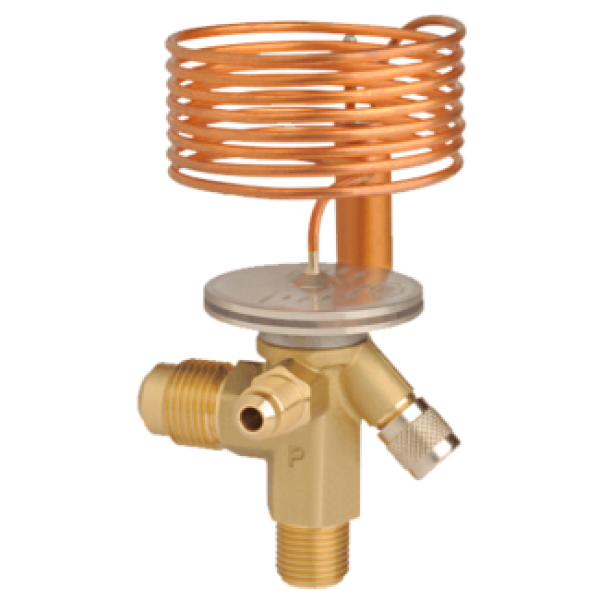

Терморегулирующий вентиль Alco Controls TI-MW-55 (с внутренним выравниванием, под гайку)

Alco Controls TI-MW-55 — это специфическая модель в серии компактных и надежных терморегулирующих вентилей (ТРВ) TI от Alco Controls (часть Emerson Climate Technologies). Этот вентиль имеет внутреннее выравнивание давления и подключение под гайку (flare). Он предназначен для точного управления подачей жидкого хладагента в испарители холодильных систем и систем кондиционирования воздуха.

Обозначение "MW" указывает на совместимость с хладагентом R407C (или другими хладагентами среднего температурного диапазона) и жидкий тип заряда. Дополнительное число "55" в этой модели указывает на конкретный заряд термостатического элемента, который обеспечивает функцию MOP (Maximum Operating Pressure - ограничение максимального рабочего давления) на уровне +14°C. Это означает, что вентиль не позволит давлению испарения превысить значение, соответствующее температуре +14°C в термобаллоне, защищая компрессор от перегрузок при высоких температурах на всасывании.

Ключевые характеристики

• Производитель: Alco Controls (Emerson Climate Technologies)

• Серия: TI (Thermal Expansion Valve - Interchangeable orifice)

• Модель / Заряд: TI-MW-55

• Назначение: Терморегулирующий расширительный вентиль (ТРВ)

• Тип выравнивания давления: Внутреннее выравнивание (Internal Equalization). Этот тип выравнивания используется, когда перепад давления в испарителе незначителен.

• Тип подключения: Под гайку (Flare connections). Это резьбовые соединения, обеспечивающие легкость монтажа и демонтажа без пайки.

• Размер подключений (типичные для серии TI-MW):

  • Вход: 3/8" SAE Flare

  • Выход: 1/2" SAE Flare

  • Примечание: Серия TI имеет взаимозаменяемые дроссельные узлы (orifice assemblies), что позволяет изменять производительность вентиля на месте без замены всего корпуса (например, TIO-00X, TIO-000, TIO-001, ..., TIO-006). "55" в названии модели относится к заряду термостатического элемента, а не к конкретному размеру дроссельного узла. Производительность вентиля зависит от установленного дроссельного узла.

• Тип хладагента: Оптимизирован для R407C. Также может быть совместим с R134a и другими хладагентами среднего температурного диапазона.

• Тип заряда термостатического элемента: "MW55" (парожидкостный заряд с MOP). Это означает, что термобаллон заполнен специальной смесью, которая обеспечивает функцию MOP.

• Функция MOP (Maximum Operating Pressure): +14°C. Эта функция ограничивает максимальное давление испарения, защищая компрессор от перегрузок, особенно при запуске системы или при высоких температурах окружающей среды.

• Диапазон рабочих температур испарения: Обычно от -45°C до +11°C (для R134a, для R407C диапазон также схож, но может иметь небольшие отличия в зависимости от конкретных условий).

• Максимальное рабочее давление (MWP / PS): До 45 бар (652 psig).

• Конструкция:

  • Сбалансированный порт (Balanced port design): Ключевая особенность, которая позволяет вентилю поддерживать постоянный перегрев в широком диапазоне рабочих условий, даже при значительных колебаниях давления конденсации или перепада давления на вентиле.

  • Герметичный корпус из кованой латуни.

  • Лазерная сварка диафрагмы и силового элемента для высокой надежности и долговечности.

  • Сменный/очищаемый входной фильтр-сетка.

  • Внешняя регулировка перегрева.

  • Капиллярная трубка: обычно 1.5 м.

Принцип работы

Alco Controls TI-MW-55 работает по принципу баланса трех сил, действующих на диафрагму:

1. Давление термобаллона: Температура на выходе из испарителя влияет на давление газа/жидкости в термобаллоне. Это давление передается на верхнюю часть диафрагмы, стремясь открыть вентиль.

2. Давление испарения (внутреннее давление в испарителе): Поскольку вентиль имеет внутреннее выравнивание, давление хладагента внутри испарителя (на выходе) воздействует на нижнюю часть диафрагмы, стремясь закрыть вентиль.

3. Давление пружины: Регулирующая пружина также воздействует на нижнюю часть диафрагмы, помогая закрыть вентиль. Натяжение этой пружины определяет значение перегрева.

Этот баланс сил поддерживает постоянный перегрев, что обеспечивает полное испарение хладагента в испарителе и защищает компрессор от гидравлического удара. Сбалансированный порт делает этот вентиль особенно устойчивым к колебаниям давления в системе, повышая стабильность его работы.

Функция MOP (+14°C): Когда температура термобаллона превышает +14°C, давление в нем возрастает, но вентиль ограничивает свое открытие, чтобы давление в испарителе не поднималось выше определенного значения. Это предотвращает чрезмерную нагрузку на компрессор, особенно при запуске системы или при высоких температурах окружающей среды.

Применение

Терморегулирующий вентиль Alco Controls TI-MW-55 идеально подходит для:

• Коммерческого охлаждения (например, холодильные витрины, шкафы), где требуется защита компрессора от избыточного давления всасывания.

• Бытовых и легких коммерческих систем кондиционирования воздуха.

• Тепловых насосов (в определенных конфигурациях).

• Систем с одним испарителем, где нет значительного перепада давления во всасывающей линии после испарителя (что характерно для применений с внутренним выравниванием).

• Систем, где требуется легкая и быстрая установка/демонтаж благодаря резьбовым соединениям.

• Систем, где может возникнуть необходимость изменения производительности (благодаря взаимозаменяемым дроссельным узлам).

Преимущества

• Точный контроль перегрева: Благодаря сбалансированному порту и качественному термостатическому элементу.

• Защита компрессора: Функция MOP (+14°C) предотвращает перегрузку компрессора.

• Гибкость производительности: Взаимозаменяемые дроссельные узлы позволяют адаптировать производительность вентиля к различным требованиям системы.

• Простота монтажа и обслуживания: Подключения под гайку упрощают установку и демонтаж. Встроенный фильтр легко чистится.

• Надежность: Герметичная конструкция и использование высококачественных материалов обеспечивают длительный срок службы.

• Широкий диапазон температур: Возможность работы как в средне-, так и в низкотемпературных применениях для соответствующих хладагентов.

Важные аспекты монтажа

• Внутреннее выравнивание: Этот тип ТРВ подходит для систем, где перепад давления в испарителе не превышает 1 бар. Для испарителей с большим перепадом давления (например, с распределителями или очень больших испарителей) следует использовать ТРВ с внешним выравниванием (серия TIE-MW).

• При монтаже под гайку убедитесь в правильной затяжке гаек, чтобы избежать утечек, но не перетягивайте.

• Термобаллон необходимо правильно закрепить на выходе из испарителя для точного считывания температуры.

Заключение

Терморегулирующий вентиль Alco Controls TI-MW-55 является универсальным и надежным компонентом, предлагающим эффективное и точное регулирование подачи хладагента с дополнительной защитой компрессора благодаря функции MOP +14°C. Его конструкция с внутренним выравниванием, сбалансированным портом и подключением под гайку делает его отличным выбором для многих типичных холодильных применений, где ценятся простота монтажа, стабильность работы и защита оборудования.
