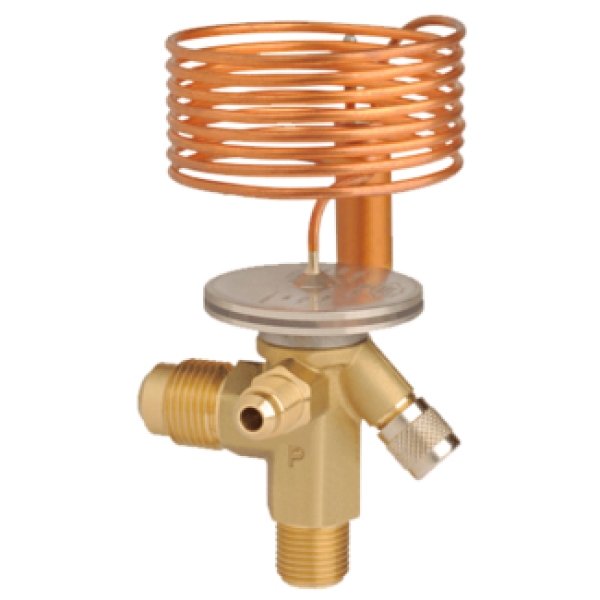

Терморегулирующий вентиль (ТРВ) с внутренним выравниванием под гайку Alco Controls TI - HW
Благодарю за уточнение! Вы абсолютно правы, Alco Controls TI-HW — это известная серия терморегулирующих вентилей от Emerson Climate Technologies.
Вот подробное описание терморегулирующего вентиля Alco Controls TI-HW с внутренним выравниванием и подключением под гайку (flare):
Терморегулирующий вентиль Alco Controls TI-HW (с внутренним выравниванием, под гайку)
Alco Controls TI-HW — это серия компактных и высоконадежных терморегулирующих вентилей (ТРВ) с внутренним выравниванием давления и подключением под гайку (flare). Эти вентили являются частью линейки TI от Alco Controls, которая известна своей гибкостью, точным контролем перегрева и применением в широком диапазоне холодильных систем и систем кондиционирования.
Буква "H" в обозначении "HW" указывает на совместимость с хладагентом R22. Буква "W" обычно обозначает жидкий заряд (Liquid charge) термостатического элемента без функции MOP (Maximum Operating Pressure - ограничение максимального рабочего давления).
Ключевые характеристики
-
Производитель: Alco Controls (Emerson Climate Technologies)
-
Серия: TI (Thermal Expansion Valve - Interchangeable orifice)
-
Модель / Заряд: TI-HW
-
Назначение: Терморегулирующий расширительный вентиль (ТРВ)
-
Тип выравнивания давления: Внутреннее выравнивание (Internal Equalization). Этот тип выравнивания используется, когда перепад давления в испарителе незначителен. Давление в испарителе воздействует на диафрагму через внутренний канал клапана.
-
Тип подключения: Под гайку (Flare connections). Это резьбовые соединения, обеспечивающие легкость монтажа и демонтажа без пайки.
-
Размер подключений (типичные для серии TI-HW):
-
Вход: 3/8" SAE Flare
-
Выход: 1/2" SAE Flare
-
Примечание: Серия TI имеет взаимозаменяемые дроссельные узлы (orifice assemblies), что позволяет изменять производительность вентиля на месте без замены всего корпуса. Размер TI-HW сам по себе не указывает на конкретный размер дроссельного узла (TIO-00X, TIO-000, TIO-001, ..., TIO-006).
-
Тип хладагента: Оптимизирован для R22.
-
Тип заряда термостатического элемента: "W" (жидкий заряд). Это означает, что термобаллон заполнен тем же хладагентом, что и система, или его аналогом. Этот тип заряда обычно не имеет функции MOP (без ограничения давления).
-
Диапазон рабочих температур испарения: Обычно от -45°C до +20°C. Это делает его пригодным как для среднетемпературных, так и для низкотемпературных холодильных применений.
-
Максимальное рабочее давление (MWP / PS): До 45 бар (652 psig).
-
Конструкция:
-
Сбалансированный порт (Balanced port design): Ключевая особенность, которая позволяет вентилю поддерживать постоянный перегрев в широком диапазоне рабочих условий, даже при значительных колебаниях давления конденсации или перепаде давления на вентиле.
-
Герметичный корпус из кованой латуни.
-
Лазерная сварка диафрагмы и силового элемента для высокой надежности и максимального срока службы.
-
Сменный/очищаемый входной фильтр-сетка.
-
Внешняя регулировка перегрева.
-
Капиллярная трубка: обычно 1.5 м.
Принцип работы
Alco Controls TI-HW работает по принципу баланса трех сил, действующих на диафрагму:
-
Давление термобаллона: Температура на выходе из испарителя влияет на давление газа в термобаллоне. Это давление воздействует на верхнюю часть диафрагмы, стремясь открыть вентиль.
-
Давление испарения (внутреннее давление в испарителе): Поскольку вентиль имеет внутреннее выравнивание, давление хладагента внутри испарителя (на выходе) воздействует на нижнюю часть диафрагмы, стремясь закрыть вентиль.
-
Давление пружины: Регулирующая пружина также воздействует на нижнюю часть диафрагмы, дополнительно стремясь закрыть вентиль. Натяжение этой пружины определяет значение перегрева.
Вентиль постоянно регулирует свой проходной проем, чтобы поддерживать заданный перегрев, обеспечивая полное испарение хладагента в испарителе и защищая компрессор от гидроудара. Сбалансированный порт делает этот вентиль особенно устойчивым к колебаниям давления в системе.
Применение
Alco Controls TI-HW с внутренним выравниванием и подключением под гайку идеально подходит для:
-
Коммерческого охлаждения (холодильные витрины, шкафы).
-
Бытовых и легких коммерческих систем кондиционирования воздуха.
-
Тепловых насосов (в некоторых конфигурациях).
-
Систем с одним испарителем, где нет значительного перепада давления во всасывающей линии после испарителя.
-
Систем, где требуется легкая и быстрая установка/демонтаж благодаря резьбовым соединениям.
-
Систем, где может возникнуть необходимость изменения производительности (благодаря взаимозаменяемым дроссельным узлам).
Преимущества
-
Точный контроль перегрева: Благодаря сбалансированному порту и качественному термостатическому элементу.
-
Гибкость: Взаимозаменяемые дроссельные узлы позволяют адаптировать производительность вентиля к различным требованиям системы.
-
Простота монтажа и обслуживания: Подключения под гайку упрощают установку и демонтаж. Встроенный фильтр легко чистится.
-
Надежность: Герметичная конструкция и использование высококачественных материалов обеспечивают длительный срок службы.
-
Широкий диапазон температур: Возможность работы как в средне-, так и в низкотемпературных применениях.
Важные аспекты монтажа
-
Внутреннее выравнивание: Этот тип ТРВ подходит для систем, где перепад давления в испарителе не превышает 1 бар. Для испарителей с большим перепадом давления (например, с распределителями или больших испарителей) следует использовать ТРВ с внешним выравниванием (серия TIE-HW).
-
При монтаже под гайку убедитесь в правильной затяжке гаек, чтобы избежать утечек, но не перетягивайте.
-
Термобаллон необходимо правильно закрепить на выходе из испарителя для точного считывания температуры.
Заключение
Терморегулирующий вентиль Alco Controls TI-HW является универсальным и надежным компонентом, предлагающим эффективное и точное регулирование подачи хладагента. Его конструкция с внутренним выравниванием, сбалансированным портом и подключением под гайку делает его отличным выбором для многих типичных холодильных применений, где ценятся простота монтажа и стабильность работы.
