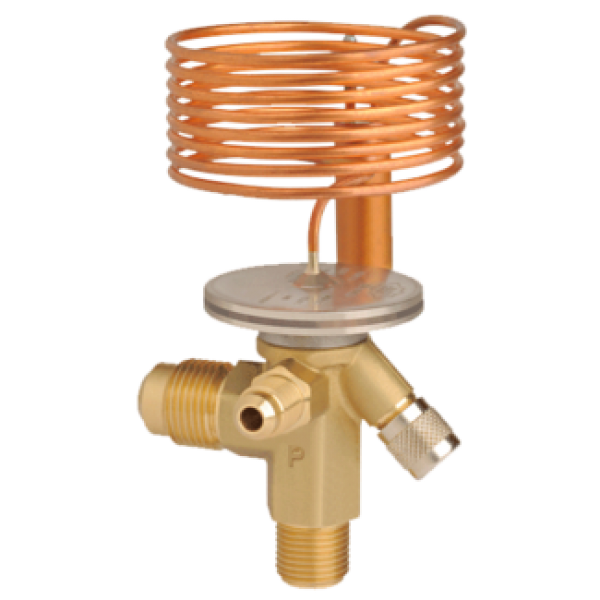

Терморегулирующий вентиль Alco Controls TIE-SW (с внешним выравниванием, под гайку)
Alco Controls TIE-SW — это серия компактных и надежных терморегулирующих вентилей (ТРВ) с внешним выравниванием давления и подключением под гайку (flare) от Alco Controls (часть Emerson Climate Technologies). Эти вентили предназначены для точного управления подачей жидкого хладагента в испарители холодильных систем и систем кондиционирования воздуха.
Буква "S" в обозначении "SW" указывает на совместимость с хладагентами низкотемпературного диапазона, такими как R404A и R507. Буква "W" обычно обозначает жидкий заряд (Liquid charge) термостатического элемента без функции MOP (Maximum Operating Pressure - ограничение максимального рабочего давления). Дополнительная буква "E" в названии серии TIE четко указывает на внешнее выравнивание (External Equalization).
Ключевые характеристики
-
Производитель: Alco Controls (Emerson Climate Technologies)
-
Серия: TIE (Thermal Expansion Valve - Interchangeable orifice, External equalization)
-
Модель / Заряд: TIE-SW
-
Назначение: Терморегулирующий расширительный вентиль (ТРВ)
-
Тип выравнивания давления: Внешнее выравнивание (External Equalization). Этот тип выравнивания является обязательным для испарителей с большим перепадом давления (более 1 бар), например, с распределителями хладагента или в крупных системах. Трубка выравнивания подключается к линии всасывания за испарителем.
-
Тип подключения: Под гайку (Flare connections). Это резьбовые соединения, обеспечивающие легкость монтажа и демонтажа без пайки.
-
Размер подключений (типичные для серии TIE-SW):
-
Вход: 3/8" SAE Flare
-
Выход: 1/2" SAE Flare
-
Подключение выравнивания: 1/4" SAE Flare (7/16"-20 UNF Flare)
-
Примечание: Серия TI/TIE имеет взаимозаменяемые дроссельные узлы (orifice assemblies), что позволяет изменять производительность вентиля на месте без замены всего корпуса (например, TIO-00X, TIO-000, TIO-001, ..., TIO-006). Размер TIE-SW сам по себе не указывает на конкретный размер дроссельного узла. Производительность вентиля зависит от установленного дроссельного узла.
-
Тип хладагента: Оптимизирован для R404A, R507. Может также использоваться с R448A и R449A, так как они часто являются взаимозаменяемыми по определенным свойствам.
-
Тип заряда термостатического элемента: "W" (жидкий заряд). Этот тип заряда, как правило, не имеет функции MOP (без ограничения давления).
-
Диапазон рабочих температур испарения: Обычно от -45°C до +20°C. Этот широкий диапазон делает его пригодным как для низкотемпературных, так и для среднетемпературных применений.
-
Максимальное рабочее давление (MWP / PS): До 45 бар (652 psig).
-
Конструкция:
-
Сбалансированный порт (Balanced port design): Ключевая особенность, которая позволяет вентилю поддерживать постоянный перегрев в широком диапазоне рабочих условий, даже при значительных колебаниях давления конденсации или перепада давления на вентиле.
-
Герметичный корпус из кованой латуни.
-
Лазерная сварка диафрагмы и силового элемента для высокой надежности и долговечности.
-
Сменный/очищаемый входной фильтр-сетка.
-
Внешняя регулировка перегрева.
-
Капиллярная трубка: обычно 1.5 м.
Принцип работы
Alco Controls TIE-SW работает по принципу баланса трех сил, действующих на диафрагму:
-
Давление термобаллона: Температура на выходе из испарителя влияет на давление газа/жидкости в термобаллоне. Это давление передается на верхнюю часть диафрагмы, стремясь открыть вентиль.
-
Давление испарения (внешнее выравнивание): Через внешнюю выравнивающую линию давление хладагента во всасывающей линии после испарителя воздействует на нижнюю часть диаграммы, стремясь закрыть вентиль. Это обеспечивает точное считывание давления после всех потерь в испарителе и распределителе.
-
Давление пружины: Регулирующая пружина также воздействует на нижнюю часть диафрагмы, помогая закрыть вентиль. Натяжение этой пружины определяет значение перегрева.
Этот баланс сил поддерживает постоянный перегрев, что обеспечивает полное испарение хладагента в испарителе и защищает компрессор от гидравлического удара. Сбалансированный порт делает этот вентиль особенно устойчивым к колебаниям давления в системе, повышая стабильность его работы.
Применение
Терморегулирующий вентиль Alco Controls TIE-SW идеально подходит для:
-
Низкотемпературных холодильных установок (морозильные камеры, холодильные витрины с низкой температурой).
-
Промышленного охлаждения с низкими температурами испарения.
-
Систем кондиционирования воздуха.
-
Систем с большими испарителями или распределителями хладагента, где наблюдается значительный перепад давления в испарителе.
-
Систем, где требуется легкая и быстрая установка/демонтаж благодаря резьбовым соединениям.
-
Систем, где может возникнуть необходимость изменения производительности (благодаря взаимозаменяемым дроссельным узлам).
Преимущества
-
Точный контроль перегрева: Благодаря внешнему выравниванию и сбалансированному порту, что обеспечивает оптимальную эффективность испарителя.
-
Гибкость производительности: Взаимозаменяемые дроссельные узлы позволяют адаптировать производительность вентиля к различным требованиям системы.
-
Простота монтажа и обслуживания: Подключения под гайку упрощают установку и демонтаж. Встроенный фильтр легко чистится.
-
Надежность: Герметичная конструкция и использование высококачественных материалов обеспечивают длительный срок службы.
-
Оптимизирован для низких температур: Заряд "SW" специально разработан для эффективной работы в низкотемпературных системах, но также имеет широкий диапазон применения.
Важные аспекты монтажа
-
Подключение линии внешнего выравнивания: Обязательно подключите трубку внешнего выравнивания к линии всасывания за испарителем (или за распределителем, если он есть) для корректной работы вентиля. Неправильное подключение или его отсутствие приведет к неисправности системы.
-
При монтаже под гайку убедитесь в правильной затяжке гаек, чтобы избежать утечек, но не перетягивайте.
-
Термобаллон необходимо правильно закрепить на выходе из испарителя для точного считывания температуры.
Заключение
Терморегулирующий вентиль Alco Controls TIE-SW является надежным и высокоэффективным компонентом, специально разработанным для низкотемпературных холодильных систем, работающих на R404A/R507 (и аналогах), особенно тех, что имеют значительный перепад давления в испарителе. Его конструкция с внешним выравниванием, сбалансированным портом и подключением под гайку обеспечивает точное и стабильное управление потоком хладагента, способствуя высокой эффективности системы и защите компрессора.
