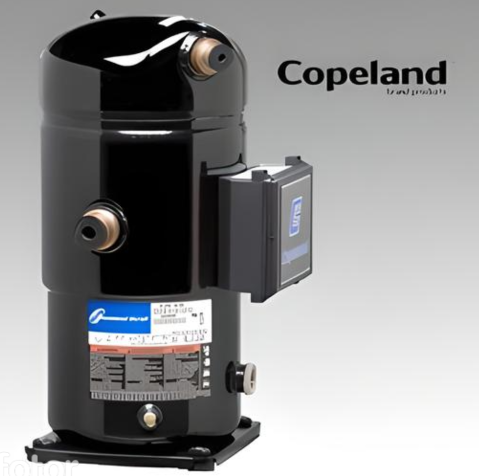

Спиральный компрессор Copeland Scroll ZF54K5E-TFD-567

Обзор продукта

Спиральный компрессор Copeland Scroll ZF54K5E-TFD-567 — это высокоэффективный герметичный спиральный компрессор от компании Copeland (часть Emerson Climate Technologies). Он разработан специально для применения в низкотемпературных холодильных системах, предлагая надежное и энергоэффективное решение для широкого спектра применений в морозильном оборудовании.

Компрессоры серии ZF известны своей высокой производительностью и надежностью. Благодаря передовой технологии Scroll, эти компрессоры обладают высокой толерантностью к гидроударам (попадание жидкости в компрессор), значительно более низким уровнем шума и вибрации по сравнению с поршневыми аналогами, а также обеспечивают высокую сезонную эффективность. Суффикс -TFD-567 указывает на версию двигателя (TFD - трехфазный) и наличие встроенной опции Enhanced Vapor Injection (EVI) — технологии впрыска пара. EVI позволяет расширить рабочую зону компрессора, значительно повысить холодопроизводительность и энергоэффективность системы, особенно при очень низких температурах испарения.

Основные технические характеристики

• Модель компрессора: ZF54K5E-TFD-567

• Производитель: Copeland (Emerson Climate Technologies)

• Тип компрессора: Герметичный спиральный

• Применение (температурный режим): LBP (Low Back Pressure) – Низкотемпературный.

  • Диапазон температуры испарения: от -40°C до +7°C.

• Хладагенты (фреоны): R-404A, R-407A, R-407F, R-448A, R-449A.

• Питание: 380-420 В, 3 фазы, 50 Гц.

• Объемная производительность (Swept Volume / Displacement): 18.0 м³/ч при 2900 об/мин.

• Номинальная мощность двигателя: 4.0 л.с. (или 4 HP).

• Тип двигателя: TFD (Three Phase Discus) – трехфазный.

• Пусковой момент: Низкий (спиральные компрессоры запускаются без нагрузки).

• Технология впрыска: EVI (Enhanced Vapor Injection) – расширенный впрыск пара для повышения производительности.

• Охлаждение компрессора: Встроенное охлаждение двигателя хладагентом.

• Масло:

  • Тип: POE (Polyolester - полиэфирное масло).

  • Бренд и тип масла: Copeland POE Oil RL-32-3MAF или аналогичное.

  • Объем заправки: 3.8 л.

• Холодопроизводительность (по стандарту EN12900 LBP, температура конденсации +40°C):

  • При -35°C кипения / +40°C конденсации: 9.03 кВт (для R404A).

  • При -25°C кипения / +40°C конденсации: 15.8 кВт (для R404A).

  • При -10°C кипения / +40°C конденсации: 28.2 кВт (для R404A).

  • Примечание: Эти данные приведены для стандартных условий. Для точных расчетов всегда используйте программное обеспечение Copeland Select или официальную техническую документацию производителя.

• Потребляемая мощность:

  • При -35°C кипения / +40°C конденсации: 5.86 кВт (для R404A).

  • При -25°C кипения / +40°C конденсации: 9.38 кВт (для R404A).

• Максимальный рабочий ток (MCC - Maximum Continuous Current): 20.3 А.

• Пусковой ток (LRA - Locked Rotor Amps): 140 А.

• Присоединительные размеры патрубков (Rotolock):

  • Всасывание: 1 3/4" (Rotolock)

  • Нагнетание: 1 1/4" (Rotolock)

• Габаритные размеры (приблизительно): Диаметр: 280 мм, Высота: 534 мм.

• Вес: Приблизительно 65.3 кг.

• Уровень шума: Обычно 69 дБ(А) (без шумозащиты).

Области применения

Спиральный компрессор Copeland Scroll ZF54K5E-TFD-567 идеально подходит для широкого спектра низкотемпературных холодильных установок, в частности:

• Морозильные камеры большого и среднего объема: для хранения замороженных продуктов в супермаркетах, на складах, в ресторанах, заведениях HoReCa.

• Морозильные витрины и бонеты: в торговых точках.

• Промышленное холодильное оборудование: для глубокой заморозки и хранения.

• Льдогенераторы высокой производительности.

• Системы шоковой заморозки.

Преимущества компрессора Copeland Scroll ZF54K5E-TFD-567

• Высокая энергоэффективность: Спиральная технология обеспечивает оптимальную производительность и низкое энергопотребление, особенно при низких температурах испарения.

• Надежность: Конструкция "Scroll" обеспечивает высокую устойчивость к гидроударам и мелким загрязнениям, что значительно повышает надежность и срок службы компрессора.

• Широкий рабочий диапазон: Возможность стабильной и эффективной работы при очень низких температурах испарения (-40°C).

• Сниженный уровень шума и вибрации: Спиральные компрессоры работают значительно тише и плавнее, чем поршневые аналоги.

• Многохладагентный: Совместимость с несколькими современными хладагентами дает гибкость при проектировании и обслуживании систем.

• Технология EVI: Впрыск пара позволяет значительно повысить холодопроизводительность и эффективность, расширяя рабочую зону при экстремально низких температурах.

• Компактность и легкий вес: По сравнению с эквивалентными полугерметичными компрессорами, Scroll-компрессоры легче и занимают меньше места.
