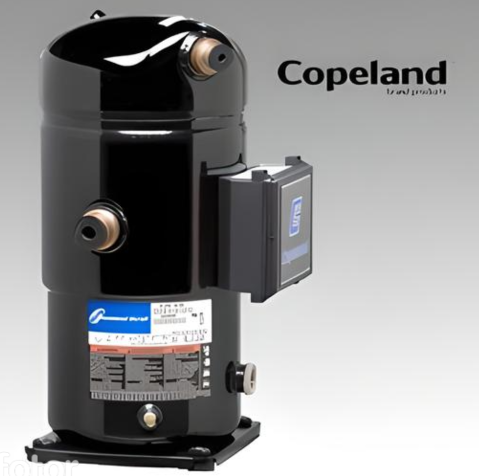

Подробное Описание Спирального Компрессора Copeland Scroll ZF48K4E-TWD-951

Copeland Scroll ZF48K4E-TWD-951 — это мощный и надежный спиральный компрессор, предназначенный для использования в крупных промышленных низкотемпературных холодильных системах. Он отличается исключительно высокой производительностью, энергоэффективностью и долгим сроком службы, что делает его идеальным выбором для самых требовательных применений в сфере охлаждения.

Основные характеристики

• Бренд: Copeland (часть корпорации Emerson).
• Модель: ZF48K4E-TWD-951.
• Тип компрессора: Спиральный герметичный. Эта технология обеспечивает плавную работу, низкий уровень вибрации и высокую эффективность благодаря постоянному сжатию хладагента.
• Назначение: Низкотемпературные холодильные системы. Оптимизирован для достижения и поддержания очень низких температур, что является критически важным для глубокой заморозки.
• Хладагенты: Совместим с R404A, R407A, R22. Для подтверждения совместимости с другими хладагентами всегда рекомендуется обращаться к официальной технической документации производителя.
• Напряжение питания: 380-420 В, 50 Гц, трехфазный переменный ток. Это обеспечивает стабильную и мощную работу, необходимую для крупных промышленных установок.
• Объемная производительность: 42.8 м³/ч (объем пара, который компрессор может перекачать в час). Это чрезвычайно высокий показатель, что указывает на его способность эффективно обслуживать большие холодильные системы.
• Объем заправки масла: 4.1 литра (используется масло типа POE). Соблюдение типа и объема масла является критически важным для надлежащей смазки, охлаждения и долговечности компрессора.
• Мощность: Зависит от конкретных рабочих условий (температуры конденсации, испарения, перегрева). Точные значения можно найти в таблицах производительности технической документации Copeland.
• Уровень шума: Зависит от рабочих условий и конфигурации системы. Подробные данные обычно доступны в официальной документации производителя.
• Холодопроизводительность: Значения холодопроизводительности приведены в таблицах характеристик и напрямую зависят от температуры конденсации и испарения. Эти данные являются ключевыми для точного подбора компрессора под конкретные требования системы.

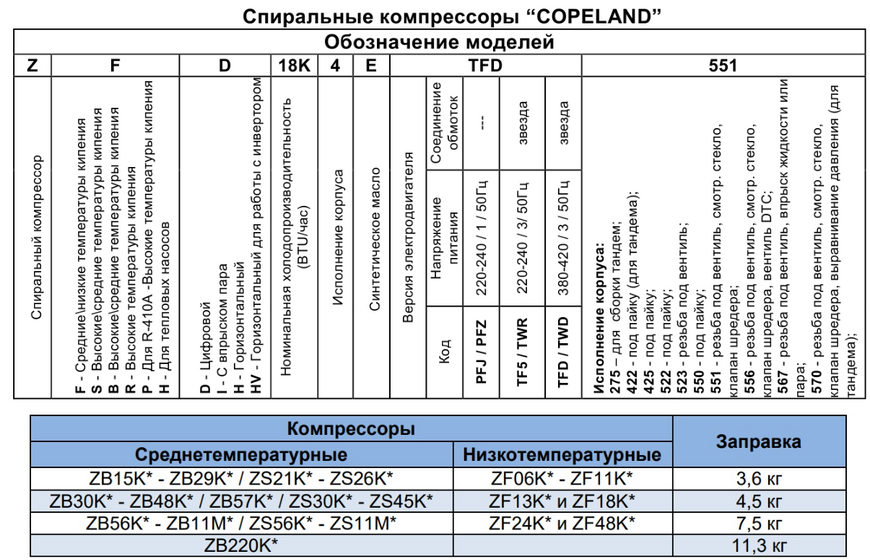

• Исполнение TWD-951: Этот суффикс указывает на расширенную версию компрессора. В этом исполнении могут быть интегрированы такие функции, как встроенный вентиль DTC (Discharge Temperature Control) для контроля температуры нагнетания, подогреватель картера (для предотвращения миграции хладагента в масло) и смотровое стекло для контроля уровня масла. Это обеспечивает улучшенную защиту и надежность системы.
• Всасывающий патрубок: 2 1/4 дюйма (тип соединения Rotalock). Это труба, через которую хладагент всасывается в компрессор.
• Нагнетательный патрубок: 1 3/4 дюйма (тип соединения Rotalock). Это труба, через которую сжатый хладагент выходит из компрессора.
• Размеры: 324 мм (длина) x 294 мм (ширина) x 579 мм (высота).
• Вес: 112 кг.
• Страна производитель: Германия, что подчеркивает высокие стандарты качества производства и надежность продукции.
• Гарантия: 12 месяцев.

Принцип работы и преимущества

Спиральный компрессор функционирует за счет взаимодействия двух спиралей: одна неподвижная (статор), а другая (ротор) совершает орбитальное движение внутри первой, не вращаясь вокруг своей оси. Это движение создает серию газовых карманов, которые постепенно уменьшаются в объеме от периферии к центру, сжимая пар хладагента. Такой механизм обеспечивает непрерывный, плавный и высокоэффективный процесс сжатия.

Преимущества:

• Высокая надежность: Благодаря минимальному количеству движущихся частей, отсутствию клапанов и использованию высококачественных материалов, спиральные компрессоры Copeland известны своей исключительной долговечностью и устойчивостью к износу.
• Высокая энергоэффективность: Плавный процесс сжатия без потерь на переток газа обеспечивает высокий коэффициент полезного действия (КПД) и снижает эксплуатационные расходы за счет меньшего потребления электроэнергии.
• Низкий уровень шума и вибрации: Отсутствие клапанов и возвратно-поступательных движений делает работу компрессора значительно тише и с меньшей вибрацией, что является важным преимуществом в условиях, где требуется снизить шумовое загрязнение.
• Компактные размеры: Даже при высокой производительности, компрессор сохраняет относительно компактные размеры, что облегчает его интеграцию и обслуживание в различных холодильных установках.
• Широкий диапазон рабочих температур: Компрессор оптимизирован для работы в условиях низких температур испарения, что позволяет достигать глубокого охлаждения, необходимого для заморозки.
• Совместимость с различными хладагентами: Возможность использования с несколькими распространенными хладагентами обеспечивает гибкость в применении и совместимость с различными системами.
• Расширенное исполнение TWD-951: Встроенные функции, такие как вентиль DTC и подогреватель картера, повышают надежность и эффективность компрессора, защищая его от неблагоприятных условий эксплуатации.

Применение

Компрессор Copeland Scroll ZF48K4E-TWD-951 идеально подходит для широкого спектра промышленных и коммерческих применений, где требуется мощное и надежное низкотемпературное охлаждение:

• Промышленная холодильная техника: Крупные холодильные и морозильные камеры, агрегаты для шоковой заморозки, льдогенераторы, где требуется значительная холодопроизводительность.
• Торговое оборудование: Морозильные и холодильные шкафы большого объема, холодильные витрины в супермаркетах и гипермаркетах.
• Фармацевтическая промышленность: Холодильные камеры для хранения лекарственных препаратов, вакцин и других чувствительных к температуре материалов, где точный контроль температуры является критически важным.
• Пищевая промышленность: Используется для хранения и замораживания мяса, рыбы, молочных продуктов и других скоропортящихся товаров, обеспечивая их свежесть и качество.

Важные уточнения

• Исполнение TWD-951: Этот суффикс четко указывает на наличие определенных встроенных функций (например, DTC, подогреватель картера). Для полного понимания всех особенностей этого исполнения необходимо обратиться к официальной технической документации.
• Хладагенты: Всегда проверяйте актуальный список совместимых хладагентов у производителя и соблюдайте рекомендации по их использованию для обеспечения оптимальной и безопасной работы компрессора.
• Мощность и уровень шума: Эти параметры являются динамическими и зависят от конкретных условий эксплуатации (нагрузка, температура окружающей среды, конфигурация системы). Для точных данных всегда обращайтесь к официальной технической документации.

Заключение

Copeland Scroll ZF48K4E-TWD-951 — это высокоэффективный, надежный и мощный спиральный компрессор, являющийся отличным выбором для самых требовательных низкотемпературных холодильных систем. Его значительная объемная производительность, доказанная долговечность, расширенные встроенные функции и компактные размеры делают его идеальным решением для обеспечения стабильного и эффективного охлаждения в промышленных и коммерческих условиях.
