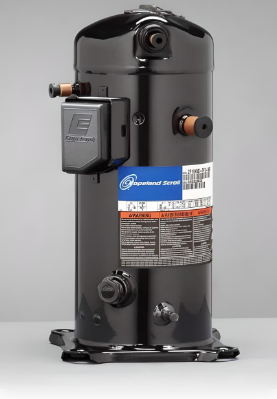

Подробное Описание Спирального Компрессора Copeland Scroll ZF40K4E-TWD-551

Copeland Scroll ZF40K4E-TWD-551 — это высокопроизводительный спиральный компрессор, широко применяемый в промышленных низкотемпературных холодильных системах. Он отличается исключительной надежностью, высокой эффективностью и долгим сроком службы. Его название происходит от уникальной конструкции, использующей две спирали для сжатия хладагента, обеспечивая плавную и эффективную работу.

Основные характеристики

• Бренд: Copeland (часть корпорации Emerson).
• Модель: ZF40K4E-TWD-551.
• Тип компрессора: Спиральный герметичный. Эта технология обеспечивает минимальную вибрацию, низкий уровень шума и высокую эффективность благодаря плавному действию.
• Назначение: Низкотемпературные холодильные системы. Оптимизирован для эффективного охлаждения до очень низких температур, что делает его идеальным для глубокой заморозки.
• Хладагенты: Совместим с R404A, R407A, R22. Для подтверждения совместимости с другими хладагентами всегда рекомендуется обращаться к производителю или официальной технической документации.
• Напряжение питания: 380-420 В, 50 Гц, трехфазный переменный ток. Это обеспечивает стабильную и мощную работу, необходимую для крупных промышленных установок.
• Объемная производительность: 35.6 м³/ч (объем пара, который компрессор может перекачать в час). Это очень высокий показатель производительности, что свидетельствует о его способности обслуживать большие холодильные системы.
• Объем заправки масла: 4.1 литра (используется масло типа POE). Важно строго соблюдать рекомендации по типу и объему масла для обеспечения надлежащей смазки и долговечности компрессора.
• Мощность: Зависит от конкретных рабочих условий (температуры конденсации, испарения, перегрева). Точные значения можно найти в технической документации Copeland.
• Уровень шума: Зависит от рабочих условий и конфигурации системы. Подробные данные обычно доступны в официальной документации.

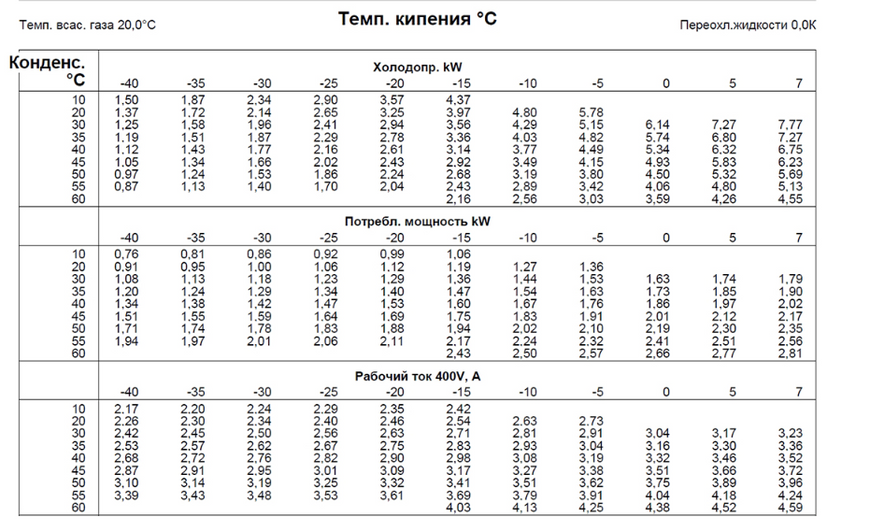

• Холодопроизводительность: Значения холодопроизводительности приведены в таблицах характеристик и напрямую зависят от температуры конденсации и испарения. Эти данные являются ключевыми для подбора компрессора под конкретные требования системы.
• Исполнение TWD-551: Это специальное исполнение компрессора, которое предусматривает резьбовые соединения под вентиль Rotalock для всасывающего и нагнетательного патрубков. Вентиль DTC (Discharge Temperature Control) также является частью этого исполнения или может быть установлен как опция для контроля температуры нагнетания, что повышает надежность компрессора.
• Всасывающий патрубок: 1 3/4 дюйма (приблизительно 44.45 мм). Это труба, через которую хладагент всасывается в компрессор.
• Нагнетательный патрубок: 1 1/4 дюйма (приблизительно 31.75 мм). Это труба, через которую сжатый хладагент выходит из компрессора.

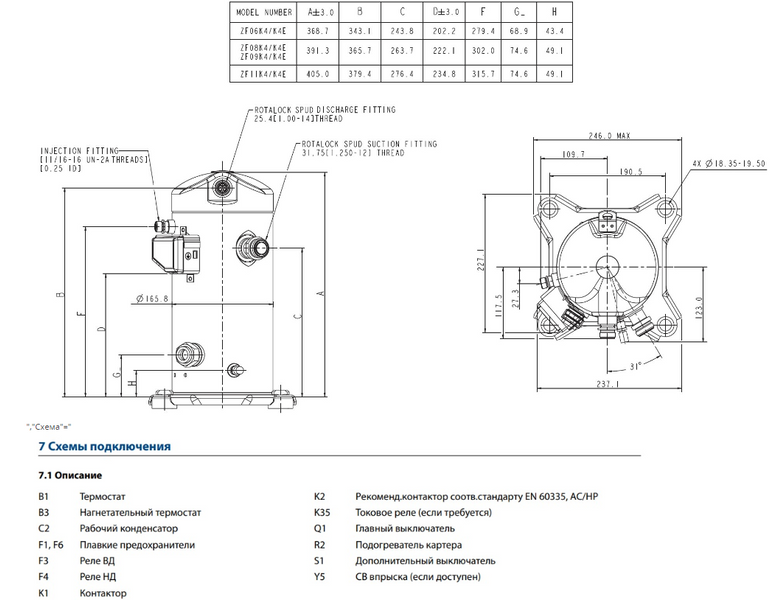

• Размеры: 368 мм (длина) x 324 мм (ширина) x 532 мм (высота).
• Вес: 103 кг.
• Страна производитель: Германия, что подчеркивает высокие стандарты качества производства и надежность продукции.
• Гарантия: 12 месяцев.

Принцип работы и преимущества

Спиральный компрессор функционирует за счет взаимодействия двух спиралей: одна из них неподвижна, а другая совершает орбитальное движение внутри первой. Это движение создает серию герметичных газовых карманов, которые постепенно уменьшаются в объеме, сжимая пар хладагента. Такой механизм обеспечивает непрерывный, плавный и высокоэффективный процесс сжатия.

Преимущества:

• Высокая надежность: Благодаря минимальному количеству движущихся частей и использованию высококачественных материалов, спиральные компрессоры Copeland известны своей долговечностью.
• Высокая эффективность: Плавный процесс сжатия без потерь на переток газа обеспечивает высокий коэффициент полезного действия (КПД) и снижает потребление электроэнергии.
• Низкий уровень шума и вибрации: Отсутствие клапанов и поршневых движений делает работу компрессора значительно тише и с меньшей вибрацией, что является преимуществом в чувствительных к шуму условиях.
• Компактные размеры: Даже при высокой производительности, компрессор сохраняет относительно компактные размеры, что облегчает его монтаж и обслуживание.
• Широкий диапазон рабочих температур: Компрессор оптимизирован для работы в условиях низких температур испарения, что позволяет достигать глубокого охлаждения.
• Совместимость с различными хладагентами: Возможность использования с несколькими распространенными хладагентами обеспечивает гибкость в применении и совместимость с различными системами.

Применение

Компрессор Copeland Scroll ZF40K4E-TWD-551 идеально подходит для широкого спектра промышленных и коммерческих применений, где требуется мощное и надежное низкотемпературное охлаждение:

• Промышленная холодильная техника: Крупные холодильные камеры, морозильные лари, льдогенераторы, где требуется значительная холодопроизводительность.
• Торговое оборудование: Морозильные и холодильные шкафы большого объема, холодильные витрины в супермаркетах и гипермаркетах.
• Фармацевтическая промышленность: Холодильные камеры для хранения лекарственных препаратов, вакцин и других материалов, требующих точного контроля температуры.
• Пищевая промышленность: Используется для хранения и шоковой заморозки мяса, рыбы, молочных продуктов и других скоропортящихся товаров.

Важные уточнения

• Исполнение TWD-551: Этот суффикс указывает на конкретные технические характеристики, включая тип соединений (Rotalock) и наличие определенных встроенных функций или возможность их подключения.
• Вентиль DTC: Этот вентиль, если он присутствует или устанавливается, служит для дополнительного контроля температуры нагнетания, что является важным для защиты компрессора от перегрева в определенных рабочих условиях.
• Хладагенты: Всегда подтверждайте у производителя актуальный список совместимых хладагентов и условия их использования.
• Мощность и уровень шума: Эти параметры являются динамическими и зависят от конкретных условий эксплуатации (нагрузка, температура окружающей среды и т. д.). Для точных значений всегда обращайтесь к официальной технической документации.

Заключение

Copeland Scroll ZF40K4E-TWD-551 — это высокоэффективный, надежный и мощный спиральный компрессор, являющийся отличным выбором для самых требовательных низкотемпературных холодильных систем. Его значительная объемная производительность, доказанная долговечность, компактные размеры и возможность адаптации через дополнительное оборудование делают его идеальным решением для обеспечения стабильного и эффективного охлаждения в промышленных и коммерческих условиях.
