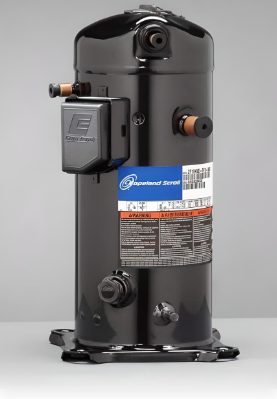

Подробное Описание Спирального Компрессора Copeland Scroll ZF33K4E-TFD-551
Компрессор Copeland Scroll ZF33K4E-TFD-551 — это высокопроизводительный спиральный компрессор, широко используемый в промышленных низкотемпературных холодильных системах. Эта модель отличается высокой надежностью, эффективностью и долгим сроком службы, что делает ее идеальным выбором для крупных и требовательных применений.
Основные характеристики
- Бренд: Copeland (часть корпорации Emerson).
- Модель: ZF33K4E-TFD-551.
- Тип компрессора: Спиральный герметичный. Обеспечивает плавную работу, высокую эффективность, низкий уровень вибрации и длительный срок службы.
- Назначение: Низкотемпературные холодильные системы. Оптимизирован для эффективного охлаждения до очень низких температур.
- Хладагенты: Совместим с R404A, R407A, R22. Возможность использования других хладагентов следует уточнять у производителя или поставщика.

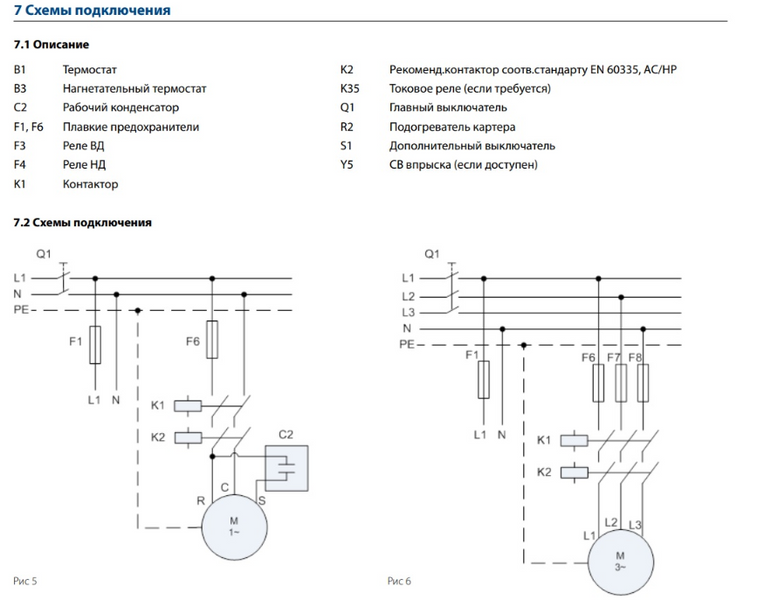

- Напряжение питания: 380-420 В, 50 Гц, трехфазный переменный ток. Обеспечивает стабильную и мощную работу, необходимую для промышленных систем.
- Объемная производительность: 28.8 м³/ч (объем пара, который компрессор может перекачать в час). Это свидетельствует об очень высокой производительности, что позволяет обслуживать значительные холодильные установки.
- Объем заправки масла: 4.1 литра (используется масло типа POE). Соблюдение типа и объема масла является критически важным для надлежащей смазки и долговечности компрессора.
- Мощность: Зависит от конкретных рабочих условий (температуры конденсации, испарения, перегрева). Для точных значений обратитесь к технической документации.
- Уровень шума: Зависит от рабочих условий и конфигурации системы. Для подробных данных рекомендуется обращаться к официальной документации.

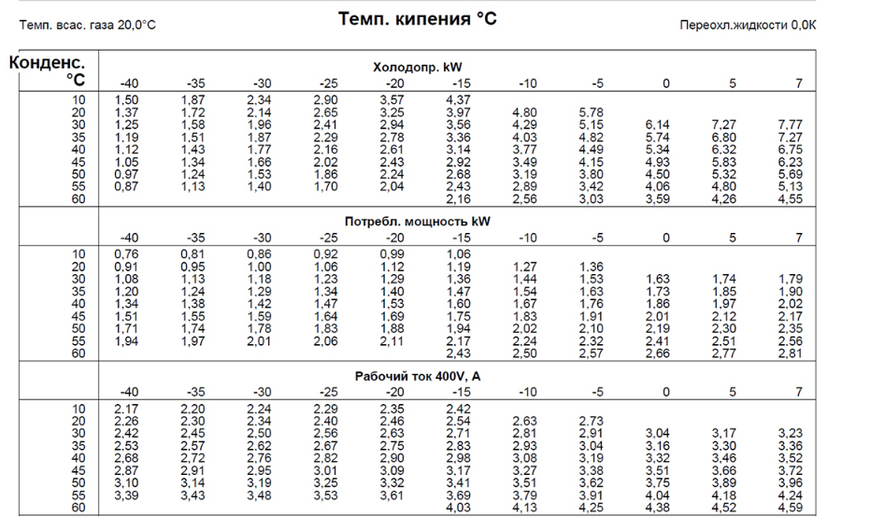

- Холодопроизводительность: Зависит от температуры конденсации и испарения.
- Например, при температуре конденсации +40°C и температуре кипения -35°C холодопроизводительность составляет 7.1 кВт.
- Для подробных значений холодопроизводительности в различных условиях работы необходимо обращаться к полной технической документации Copeland.

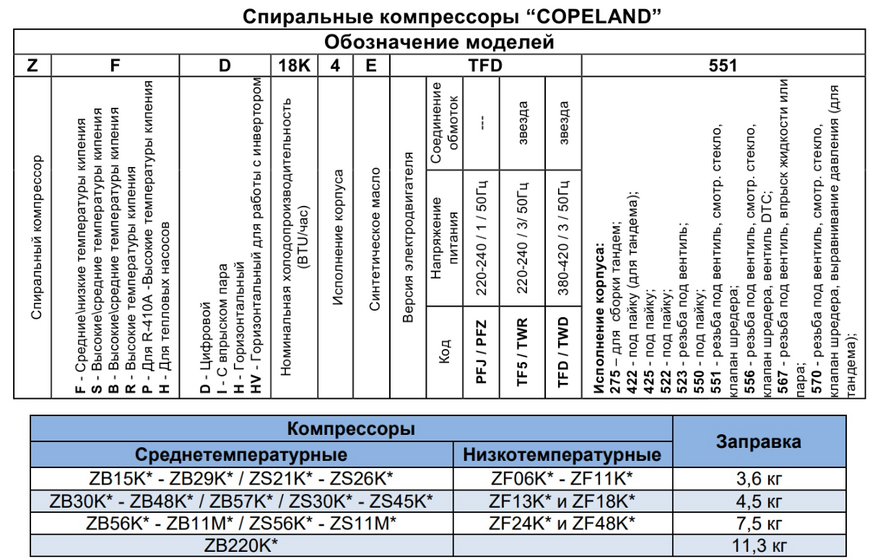

- Исполнение TFD-551: Это стандартное исполнение компрессора с резьбовыми соединениями под вентиль Rotalock. Это обеспечивает надежное и герметичное подключение к холодильной системе. Указание о вентиле DTC в пользовательском описании нетипично для суффикса "-551", который обычно не предусматривает встроенного вентиля DTC. Для этой модели (ZF33K4E-TFD-551) вентиль DTC, если он необходим, является опциональным внешним компонентом, а не встроенным.
- Всасывающий патрубок: 1 3/4 дюйма (приблизительно 44.45 мм). Это труба, через которую хладагент всасывается в компрессор.
- Нагнетательный патрубок: 1 1/4 дюйма (приблизительно 31.75 мм). Это труба, через которую сжатый хладагент выходит из компрессора.

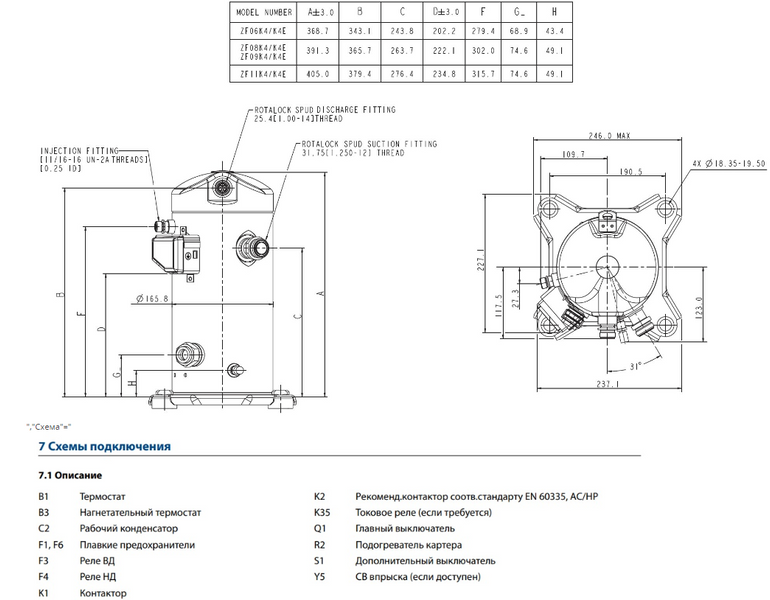

- Размеры: 368 мм (длина) x 319 мм (ширина) x 532 мм (высота).
- Вес: 93 кг.
- Страна производитель: Германия, что свидетельствует о высоких стандартах качества производства и надежности.
- Гарантия: 12 месяцев.
Принцип работы и преимущества
Спиральный компрессор работает по принципу сжатия пара хладагента между двумя спиралями: одной неподвижной и одной подвижной, которая совершает орбитальное движение. Это создает серию замкнутых объемов, которые постепенно уменьшаются, сжимая газ. Такой механизм обеспечивает непрерывный и плавный процесс сжатия, что является основой его высокой эффективности и надежности.
Преимущества:
- Высокая надежность: Благодаря качественным материалам, минимальному количеству движущихся частей и передовым технологиям производства, компрессор имеет длительный срок службы.
- Высокая эффективность: Плавный процесс сжатия без потерь на переток газа обеспечивает высокий коэффициент полезного действия и низкое потребление электроэнергии.
- Низкий уровень шума и вибрации: Отсутствие клапанов и поршневых движений делает работу компрессора значительно тише и с меньшей вибрацией, что важно для многих применений.
- Компактные размеры: Облегчает монтаж и обслуживание, позволяя устанавливать его в ограниченном пространстве, учитывая его производительность.
- Широкий диапазон рабочих температур: Оптимизирован для работы в условиях низких температур испарения, что делает его идеальным для глубокого охлаждения.
- Совместимость с различными хладагентами: Возможность использования с R404A, R407A и R22, а также потенциально с другими (необходимо уточнять у производителя).
Применение
Компрессор Copeland Scroll ZF33K4E-TFD-551 широко используется в различных областях, где требуется надежное и эффективное низкотемпературное охлаждение:
- Промышленная холодильная техника: холодильные камеры, морозильные лари, льдогенераторы.
- Торговое оборудование: холодильные витрины, морозильные шкафы, требующие поддержания низких температур.
- Фармацевтическая промышленность: холодильные камеры для хранения лекарственных препаратов и других чувствительных к температуре материалов.
- Пищевая промышленность: для хранения замороженных продуктов, обеспечивая их свежесть и качество.
Важные уточнения
- Исполнение TFD-551: Это исполнение предусматривает резьбовые соединения под вентиль Rotalock. Встроенный вентиль DTC обычно отсутствует в моделях с суффиксом "-551". Если вам нужна функция DTC, она может быть реализована с помощью внешнего вентиля.
- Мощность и уровень шума: Эти параметры являются динамическими и зависят от конкретных условий эксплуатации (нагрузка, температура и т. д.). Для точных значений всегда обращайтесь к официальной технической документации Copeland.
- Совместимость с хладагентами: Хотя указаны R404A, R407A, R22, возможность использования других хладагентов всегда следует подтверждать у производителя или поставщика для обеспечения оптимальной и безопасной работы.
Заключение
Copeland Scroll ZF33K4E-TFD-551 — это высокоэффективный, надежный и универсальный спиральный компрессор, предназначенный для самых требовательных низкотемпературных холодильных систем. Его значительная производительность, доказанная долговечность и компактные размеры делают его отличным выбором для обеспечения стабильного и эффективного охлаждения в промышленных и коммерческих условиях.
