Спиральный компрессор Copeland Scroll ZF24KVE-TWD-951

Обзор продукта

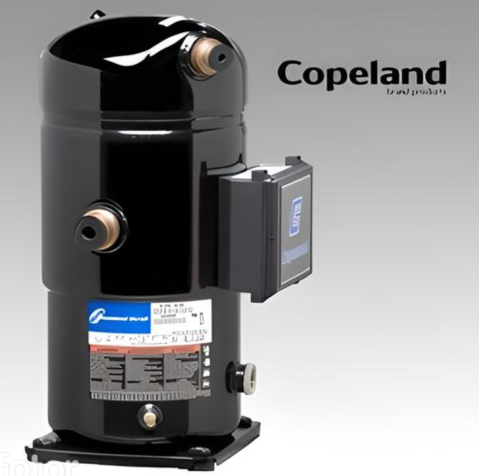

Спиральный компрессор Copeland Scroll ZF24KVE-TWD-951 — это высокотехнологичный, высокоэффективный герметичный спиральный компрессор от компании Copeland (часть Emerson Climate Technologies). Он разработан специально для низкотемпературных холодильных систем, где требуются точность, энергоэффективность и адаптивность к меняющимся нагрузкам.

Ключевой особенностью этой модели является ее инверторная технология (KVE), позволяющая компрессору работать с переменной скоростью вращения, обеспечивая исключительный контроль температуры и оптимальную производительность. Кроме того, компрессор оснащен технологией EVI (Enhanced Vapor Injection), которая существенно повышает холодопроизводительность и эффективность при очень низких температурах испарения, впрыскивая дополнительный поток пара в промежуточной стадии сжатия.

Компрессоры серии ZF оптимизированы для применений с низкой температурой испарения. Они известны своей надежностью, высокой толерантностью к гидроударам, а также значительно более низким уровнем шума и вибрации по сравнению с поршневыми аналогами. Суффикс -TWD-951 указывает на трехфазный двигатель, специально адаптированный для работы с внешним частотным преобразователем (инвертором), который является необходимым для его функционирования.

Основные технические характеристики

• Модель компрессора: ZF24KVE-TWD-951

• Производитель: Copeland (Emerson Climate Technologies)

• Тип компрессора: Герметичный спиральный, с переменной скоростью (инверторный)

• Применение (температурный режим): LBP (Low Back Pressure) – Низкотемпературный.

  • Диапазон температуры испарения: от -40°C до +7°C.

• Хладагенты (фреоны): R-404A, R-407A, R-407F, R-448A, R-449A.

• Питание: 380-420 В, 3 фазы, 50 Гц (компрессор требует подключения к соответствующему внешнему частотному преобразователю).

• Объемная производительность (Swept Volume / Displacement): 22.5 м³/ч (при 2900 об/мин).

• Номинальная мощность двигателя: 4.0 л.с. (или 4 HP).

• Диапазон скорости: Зависит от инвертора, обычно от 30 Гц до 120 Гц (или до 150 Гц в некоторых моделях).

• Тип двигателя: TWD (Three Phase Discus) – трехфазный, оптимизированный для работы с инвертором.

• Пусковой момент: Низкий (благодаря плавному увеличению скорости при запуске через инвертор).

• Технология впрыска: EVI (Enhanced Vapor Injection) – расширенный впрыск пара для повышения производительности и эффективности.

• Охлаждение компрессора: Встроенное охлаждение двигателя хладагентом, но при очень низких скоростях может потребоваться дополнительный обдув.

• Масло:

  • Тип: POE (Polyolester - полиэфирное масло).

  • Бренд и тип масла: Copeland POE Oil RL-32-3MAF или аналогичное.

  • Объем заправки: 3.8 л.

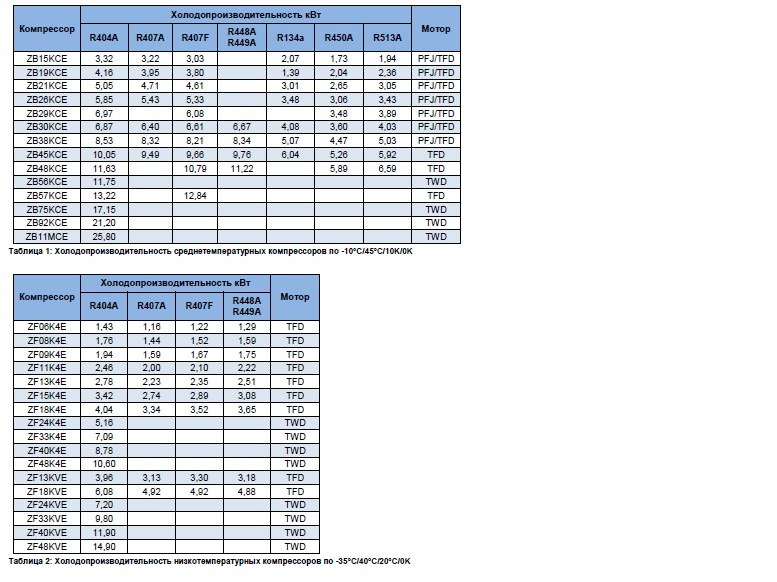

• Холодопроизводительность (типовые условия EN12900 LBP, температура конденсации +40°C, при номинальной скорости):

  • При -35°C кипения / +40°C конденсации (с EVI): 12.5 кВт (для R404A).

  • При -25°C кипения / +40°C конденсации (с EVI): 20.5 кВт (для R404A).

  • При -10°C кипения / +40°C конденсации (с EVI): 30.9 кВт (для R404A).

  • Примечание: Фактическая холодопроизводительность компрессора будет изменяться в зависимости от частоты работы инвертора, тепловой нагрузки системы и активации EVI.

• Потребляемая мощность (типовая):

  • При -35°C кипения / +40°C конденсации: ~7.6 кВт (для R404A, с EVI).

  • При -25°C кипения / +40°C конденсации: ~12.2 кВт (для R404A, с EVI).

• Максимальный рабочий ток (MCC - Maximum Continuous Current): ~20.3 А (для компрессора, зависит от инвертора).

• Пусковой ток (LRA - Locked Rotor Amps): ~140 А (значительно снижается при использовании инвертора).

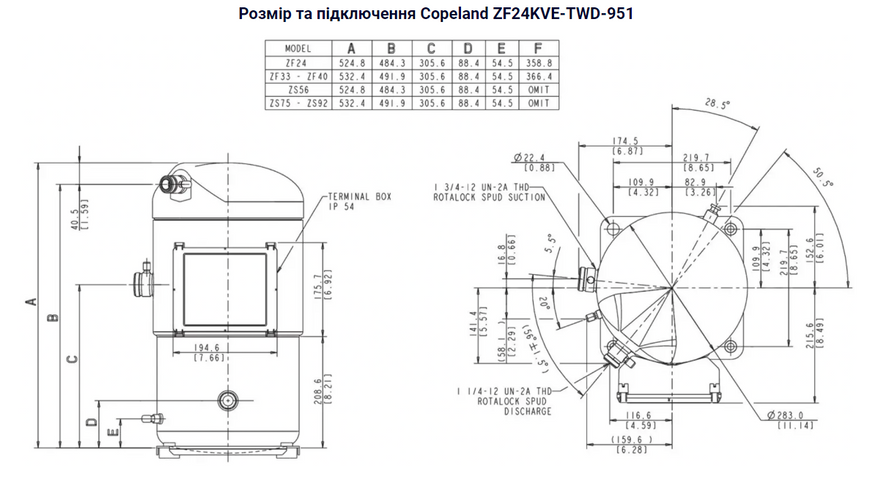

• Присоединительные размеры патрубков (Rotolock):

  • Всасывание: 1 3/4" (Rotolock)

  • Нагнетание: 1 1/4" (Rotolock)

• Габаритные размеры (приблизительно): Диаметр: 280 мм, Высота: 534 мм.

• Вес: Приблизительно 65.3 кг.

• Уровень шума: Значительно ниже благодаря переменной скорости и плавной работе (типичная оценка 69 дБ(А) может быть снижена на практике).

Области применения

Спиральный компрессор Copeland Scroll ZF24KVE-TWD-951 идеально подходит для применений, где требуется высокая эффективность, точный контроль температуры и адаптивность к меняющимся нагрузкам в низкотемпературных системах. Основные области использования:

• Мультиплексные холодильные системы: для супермаркетов и гипермаркетов, где требуется переменная производительность.

• Морозильные камеры большого и среднего объема: для хранения замороженных продуктов с точным контролем температуры.

• Системы шоковой заморозки: где требуется быстрая реакция на нагрузку.

• Промышленное холодильное оборудование: для глубокой заморозки и хранения.

• Льдогенераторы высокой производительности.

• Применения с неравномерной тепловой нагрузкой.

Преимущества компрессора Copeland Scroll ZF24KVE-TWD-951

• Исключительная энергоэффективность: Технология переменной скорости позволяет компрессору работать только на той мощности, которая необходима в данный момент, что значительно снижает потребление электроэнергии и эксплуатационные расходы.

• Точный контроль температуры: Переменная скорость обеспечивает чрезвычайно стабильное и точное поддержание заданной температуры в холодильной камере, улучшая качество хранения продуктов.

• Технология EVI: Расширенный впрыск пара значительно повышает холодопроизводительность и эффективность, особенно при очень низких температурах испарения, расширяя рабочую зону компрессора.

• Высокая надежность: Спиральная конструкция устойчива к гидроударам. Уменьшение циклов "пуск-стоп" благодаря инвертору минимизирует механический износ, продлевая срок службы компрессора.

• Низкий уровень шума и вибрации: Плавная работа инверторного компрессора обеспечивает более тихое функционирование системы.

• Многохладагентный: Совместимость с несколькими современными хладагентами дает гибкость при проектировании и обслуживании систем.

• Оптимизация системы: Позволяет уменьшить размер ресивера и оптимизировать работу других компонентов системы.
