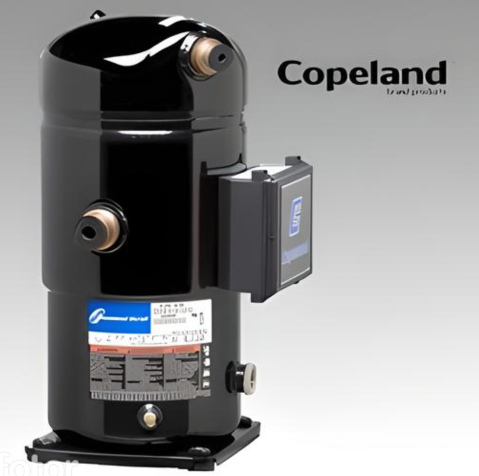

Подробное Описание Спирального Компрессора Copeland Scroll ZF 24 K4E-TWD-551

Компрессор Copeland Scroll ZF 24 K4E-TWD-551 — это мощный и надежный спиральный компрессор, предназначенный для эффективной работы в крупных низкотемпературных холодильных системах. Эта модель отличается высокой производительностью, исключительной надежностью и долговечностью, что делает ее идеальным выбором для сложных промышленных применений.

Технические характеристики

• Бренд: Copeland (часть корпорации Emerson).
• Модель: ZF 24 K4E-TWD-551.
• Тип компрессора: Спиральный герметичный. Эта технология обеспечивает плавную работу, высокую эффективность, низкий уровень вибрации и длительный срок службы.
• Назначение: Крупные низкотемпературные холодильные системы. Идеально подходит для глубокого охлаждения значительных объемов.
• Хладагенты: Обычно используются R404A, R407A. Возможность использования других хладагентов следует уточнять у производителя или поставщика.
• Напряжение питания: 380-420 В, 50 Гц, трехфазный переменный ток. Это обеспечивает стабильную и мощную работу, необходимую для крупных систем.
• Объемная производительность: 20.9 м³/ч (это объем пара, который компрессор может перекачать в час). Эта значительная производительность позволяет эффективно работать в больших холодильных установках.
• Мощность: Рассчитывается по электрическим параметрам (максимальный рабочий ток, сопротивление обмотки). Это компрессор высокой мощности, предназначенный для интенсивной работы.
• Уровень шума: 72 дБА (на расстоянии 1 метр). Это типичный уровень шума для промышленного компрессора такой мощности.
• Объем заправки масла: 4.14 литра (используется масло типа POE). Соблюдение типа и объема масла является критически важным для надлежащей смазки и долговечности компрессора.
• Диаметр резьбы всасывающего патрубка: 1 3/4 дюйма (тип соединения Rotalock). Это труба, через которую хладагент всасывается в компрессор.
• Диаметр резьбы нагнетательного патрубка: 1 1/4 дюйма (тип соединения Rotalock). Это труба, через которую сжатый хладагент выходит из компрессора.
• Максимальное давление: 32 бар. Это подтверждает его прочность и надежность для работы под высоким давлением.
• Минимальная температура на стороне низкого давления: -35°C. Это подчеркивает его пригодность для глубокой заморозки.
• Максимальная температура на стороне низкого давления: 50°C.
• Класс защиты: IP 54 (защита от пыли и брызг воды). Этот класс защиты позволяет устанавливать компрессор в различных промышленных условиях.
• Габариты:
  • Длина: 368 мм
  • Ширина: 316 мм
  • Высота: 525 мм
• Вес: 100 кг.
• Дополнительное оборудование (включено):
  • Защита по температуре нагнетания: Встроенный механизм для предотвращения перегрева компрессора.
  • Внутренний терморезистор: Для мониторинга внутренней температуры и обеспечения безопасной работы.
  • Монтажные шайбы: Для удобной и надежной установки.
• Дополнительное оборудование (доступно опционально):
  • Подогреватель картера: Предотвращает растворение хладагента в масле при длительных остановках, что важно для защиты компрессора.
  • Впрыск жидкости: Позволяет расширить рабочий диапазон, особенно при высоких температурах нагнетания.
  • Капиллярная трубка: Для определенных конфигураций системы.
  • Жесткие крепления для работы в параллель: Обеспечивают стабильность и уменьшают вибрации при использовании нескольких компрессоров.
  • Регулятор уровня масла: Для поддержания оптимального уровня масла в системе с параллельно работающими компрессорами.
  • Шумозащитный кожух: Дополнительно снижает уровень шума, если это требуется условиями эксплуатации.
  • Вентили Rotalock: Для быстрого и герметичного подключения к системе.

Принцип работы и преимущества

Спиральный компрессор функционирует путем сжатия пара хладагента между двумя спиралями: одной неподвижной и одной подвижной, которая совершает орбитальное движение. Это создает серию замкнутых объемов, которые постепенно уменьшаются, сжимая газ. Этот процесс обеспечивает постоянный поток хладагента без пульсаций, что является основой его высокой эффективности и надежности.

Преимущества:

• Высокая производительность: Обеспечивает значительную холодопроизводительность, что критически важно для крупных холодильных систем.
• Надежность и долговечность: Изготовлен из высококачественных материалов и имеет проверенную конструкцию, что обеспечивает длительный срок службы.
• Энергоэффективность: Оптимизированная спиральная технология обеспечивает низкое потребление электроэнергии за счет уменьшения внутренних потерь.
• Низкий уровень шума и вибрации: Отсутствие клапанов и поршневых движений делает работу компрессора более тихой и плавной.
• Универсальность: Возможность работы с различными хладагентами (R404A, R407A), что обеспечивает гибкость в применении.
• Возможность дополнительного оснащения: Широкий выбор опционального оборудования позволяет адаптировать компрессор к конкретным требованиям системы и оптимизировать его работу.

Применение

Компрессор Copeland Scroll ZF 24 K4E-TWD-551 идеально подходит для применения в сферах, где требуется стабильное и мощное охлаждение:

• Крупные промышленные холодильные системы: Обеспечивает эффективное охлаждение в больших производственных и складских помещениях.
• Холодильные склады: Для долговременного хранения продуктов, требующих низких температур.
• Пищевая промышленность: Используется в камерах шоковой заморозки, холодильных витринах большого объема и других системах, где важно поддержание низких температур для сохранения качества продуктов.

Заключение

Copeland Scroll ZF 24 K4E-TWD-551 — это высокоэффективный, надежный и универсальный спиральный компрессор, предназначенный для самых требовательных низкотемпературных холодильных систем. Его значительная производительность, встроенные защитные функции и возможность дополнительной комплектации делают его отличным выбором для промышленных и коммерческих применений, где стабильность работы и энергоэффективность имеют первостепенное значение.
