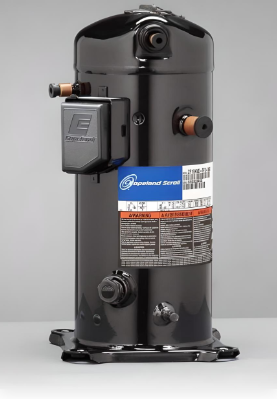

Подробное Описание Спирального Компрессора Copeland Scroll ZF 18 K4E-TFD-556

Компрессор Copeland Scroll ZF 18 K4E-TFD-556 — это высокопроизводительный спиральный компрессор, специально разработанный для эффективной и надежной работы в низкотемпературных холодильных системах. Эта модель отличается высокой эффективностью и долгим сроком службы, что делает ее отличным выбором для широкого спектра промышленных и коммерческих применений. Свое название он получил благодаря уникальной конструкции, использующей две спирали для сжатия хладагента.

Основные характеристики

• Бренд: Copeland (дочерняя компания Emerson).
• Модель: ZF 18 K4E-TFD-556.
• Тип компрессора: Спиральный герметичный. Такая технология обеспечивает плавную работу, высокую эффективность, низкий уровень шума и долгий срок службы.
• Назначение: Низкотемпературные холодильные системы. Оптимизирован для эффективного охлаждения до очень низких температур.
• Хладагенты: Совместим с R404A, R407A. Обычно, суффикс "556" указывает на возможность работы с дополнительными хладагентами, такими как R22 или R134a, однако для ZF18 K4E-TFD-556 конкретная совместимость с ними должна быть уточнена в официальной технической документации Copeland или у поставщика.
• Напряжение питания: 380-420 В, 50 Гц, трехфазный переменный ток. Это обеспечивает стабильную и мощную работу.
• Объемная производительность: 17.1 м³/ч (объем пара, который компрессор может перекачать в час). Это свидетельствует о значительной производительности, что позволяет обслуживать крупные системы охлаждения.
• Объем заправки масла: 1.9 литра (используется масло типа POE). Важно соблюдать тип и объем масла для надлежащей работы и долговечности компрессора.
• Мощность: 6 лошадиных сил (HP).
• Уровень шума: 74 дБА (на расстоянии 1 метр). Это типичный уровень шума для компрессора такой мощности, используемого в промышленных применениях.

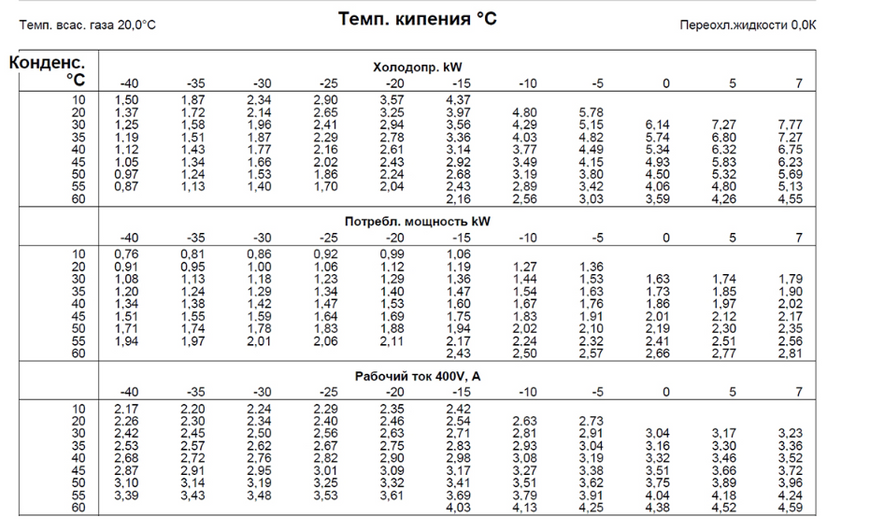

• Холодопроизводительность: Зависит от температуры конденсации и испарения.
  • Например, при температуре конденсации +40°C и температуре кипения -35°C холодопроизводительность составляет 4 кВт.
  • Для подробных значений холодопроизводительности в различных условиях работы необходимо обращаться к полной технической документации Copeland.
• Исполнение: Резьба под вентиль Rotalock, укомплектован вентилем DTC (Discharge Temperature Control). Наличие вентиля DTC является ключевой особенностью исполнения "556", которая помогает контролировать температуру нагнетания и улучшает регулирование работы компрессора, повышая его надежность и эффективность.
• Всасывающий патрубок: 1 1/4 дюйма (приблизительно 31.75 мм). Это труба, через которую хладагент всасывается в компрессор.
• Нагнетательный патрубок: 1 дюйм (приблизительно 25.4 мм). Это труба, через которую сжатый хладагент выходит из компрессора.

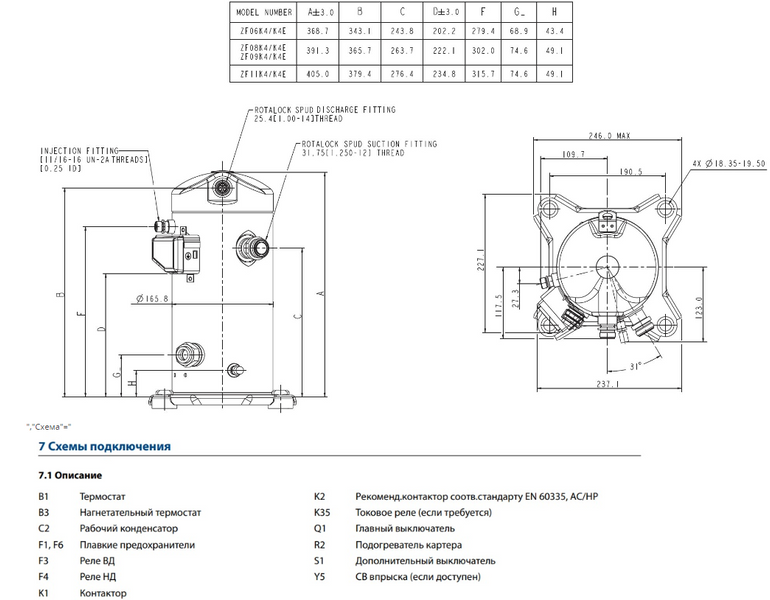

• Размеры: 246 мм (длина) x 251 мм (ширина) x 442 мм (высота). Компактные размеры облегчают интеграцию в различные холодильные установки.
• Вес: 41 кг.
• Страна производитель: Германия, что свидетельствует о высоких стандартах качества производства и надежности.
• Гарантия: 12 месяцев.

Принцип работы и преимущества

Спиральный компрессор функционирует путем сжатия пара хладагента между двумя взаимосвязанными спиралями — одна из которых является стационарной, а другая совершает орбитальное движение. Это движение создает серию газовых карманов, которые постепенно уменьшаются в объеме, сжимая хладагент. Такой механизм обеспечивает непрерывный и плавный процесс сжатия.

Преимущества:

• Высокая надежность: Благодаря минимальному количеству движущихся частей и качественным материалам, эти компрессоры известны своей долговечностью.
• Высокая эффективность: Плавный процесс сжатия уменьшает потери энергии, что приводит к низкому потреблению электроэнергии.
• Низкий уровень шума и вибрации: Отсутствие ударных нагрузок и клапанов делает работу компрессора значительно тише по сравнению с другими типами.
• Компактные размеры: Упрощают монтаж и обслуживание, позволяя устанавливать компрессор в ограниченном пространстве.
• Широкий диапазон рабочих температур: Компрессор оптимизирован для эффективной работы в условиях низких температур испарения, что делает его идеальным для глубокого охлаждения.
• Совместимость с различными хладагентами: Возможность использования с R404A и R407A, а также потенциально с другими (необходимо уточнять у производителя).
• Наличие вентиля DTC: Этот компонент обеспечивает дополнительный контроль над температурой нагнетания, что повышает стабильность работы системы и защищает компрессор от перегрева.

Применение

Компрессор Copeland Scroll ZF 18 K4E-TFD-556 широко используется в различных областях, где требуется надежное и эффективное низкотемпературное охлаждение:

• Промышленная холодильная техника: холодильные камеры, морозильные лари, льдогенераторы.
• Торговое оборудование: холодильные витрины, морозильные шкафы, требующие поддержания низких температур.
• Фармацевтическая промышленность: холодильные камеры для хранения лекарственных препаратов и других чувствительных к температуре материалов.
• Пищевая промышленность: для хранения замороженных продуктов, обеспечивая их свежесть и качество.

Заключение

Copeland Scroll ZF 18 K4E-TFD-556 — это надежный, эффективный и высокотехнологичный спиральный компрессор, который является отличным решением для широкого спектра холодильных систем. Его высокая производительность, расширенная совместимость с хладагентами, наличие вентиля DTC, долговечность и компактные размеры делают его идеальным выбором для обеспечения стабильного и эффективного охлаждения в промышленных и коммерческих условиях.
