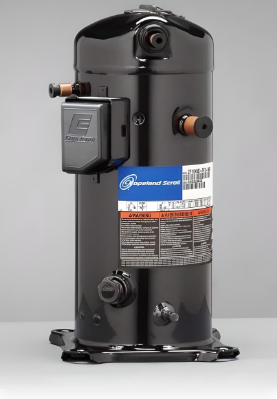

Детальний Опис Спірального Компресора Copeland Scroll ZF 18 K4E-TFD-551

Компресор Copeland Scroll ZF 18 K4E-TFD-551 — це високопродуктивний спіральний компресор, спеціально розроблений для ефективної роботи в низькотемпературних холодильних системах. Ця модель відрізняється високою надійністю, ефективністю та довговічністю, що робить її ідеальним вибором для широкого спектру промислових застосувань.

Технічні характеристики

• Бренд: Copeland (частина корпорації Emerson).

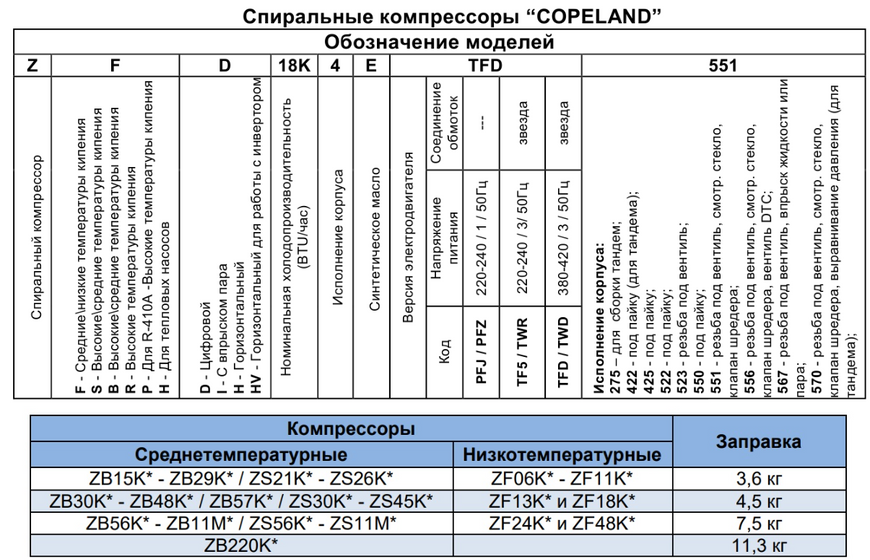

• Модель: ZF 18 K4E-TFD-551.
• Тип компресора: Спіральний герметичний. Ця технологія забезпечує плавну роботу, високу ефективність, низький рівень шуму та тривалий термін служби.
• Призначення: Низькотемпературні холодильні системи. Оптимізований для ефективного охолодження до дуже низьких температур.
• Холодоагент: Сумісний з R404A, R407A.

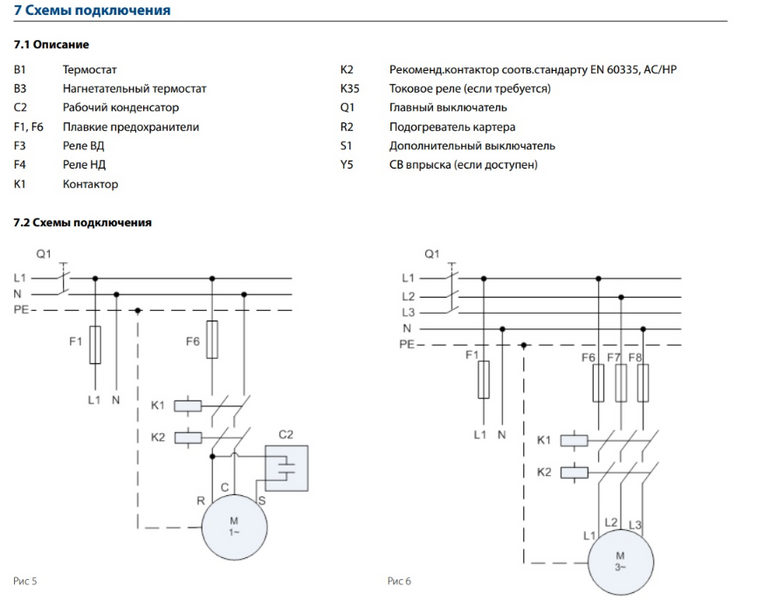

• Напруга живлення: 380-420 В, 50 Гц, трифазний змінний струм. Це забезпечує стабільну та потужну роботу.
• Об'ємна продуктивність: 17.1 м³/год (об'єм пари, який компресор може перекачати за годину). Це свідчить про значну продуктивність, що дозволяє обслуговувати більш об'ємні системи.
• Об'єм заправки масла: 1.9 літра (використовується масло типу POE). Важливо дотримуватися типу та об'єму масла для належної роботи та довговічності компресора.
• Потужність: 6 кінських сил (HP).
• Рівень шуму: 74 дБА (на відстані 1 метр). Це типовий рівень шуму для компресора такої потужності, що використовується в промислових застосуваннях.

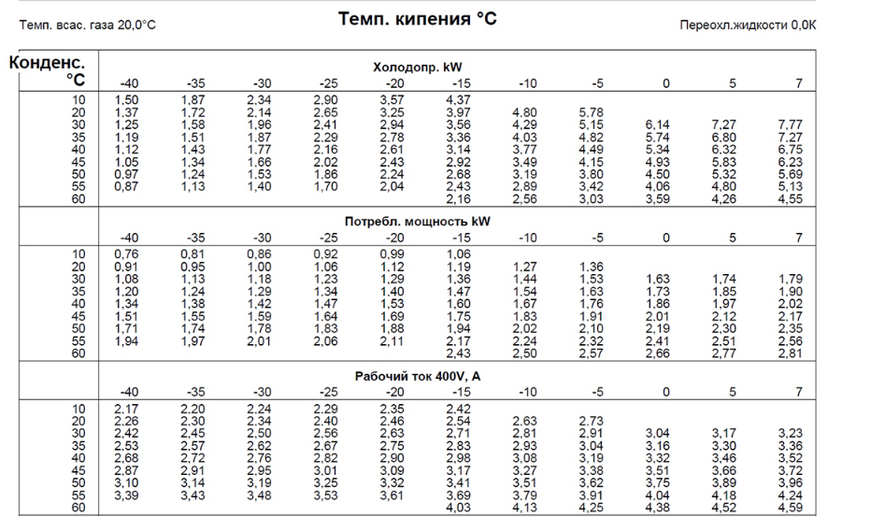

• Холодопродуктивність (при температурі конденсації +40°C):
  • При температурі випаровування -35°C: 4.0 кВт
  • При температурі випаровування -30°C: 5.1 кВт
  • При температурі випаровування -25°C: 6.3 кВт
  • При температурі випаровування -20°C: 7.6 кВт
  • При температурі випаровування -15°C: 9.2 кВт
  • При температурі випаровування -10°C: 11.1 кВт
  • При температурі випаровування -5°C: 13.2 кВт
  • Ці дані демонструють здатність компресора забезпечувати значну холодопродуктивність навіть при дуже низьких температурах випаровування.
• Виконання: Версія 551 з різьбою під вентиль Rotalock, що забезпечує надійне та герметичне з'єднання.
• Всмоктувальний патрубок: 1 1/4 дюйма (приблизно 31.75 мм). Це труба, через яку холодоагент всмоктується в компресор.
• Нагнітальний патрубок: 1 дюйм (приблизно 25.4 мм). Це труба, через яку стиснутий холодоагент виходить з компресора.

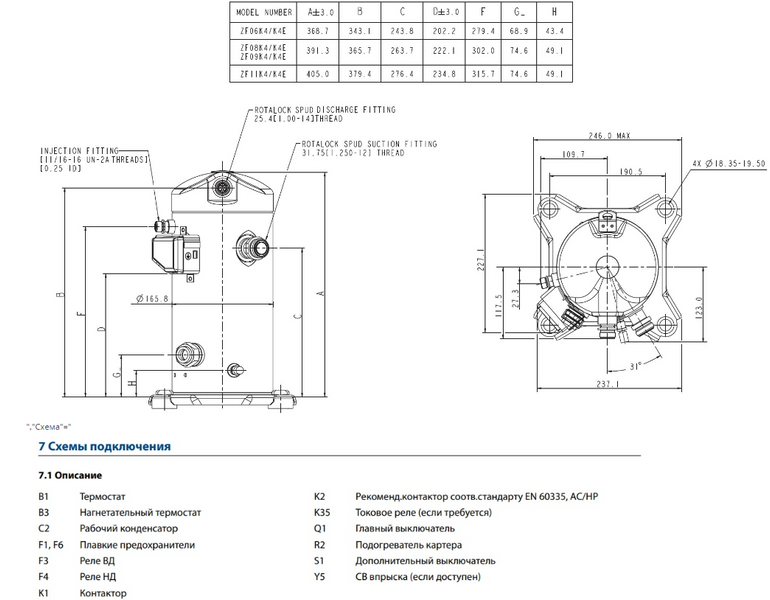

• Розміри: 246 мм (довжина) x 251 мм (ширина) x 442 мм (висота). Компактні розміри полегшують інтеграцію в різні холодильні установки.
• Вага: 41 кг.
• Країна виробник: Німеччина, що свідчить про високі стандарти якості виробництва.
• Гарантія: 12 місяців.

Принцип роботи та переваги

Спіральний компресор працює за принципом стиснення пари холодоагенту між двома спіральними роторами: одним стаціонарним (нерухомим) та одним обертовим (рухомим). Рухома спіраль здійснює орбітальний рух всередині нерухомої, поступово зменшуючи об'єм газових кишень. Цей процес забезпечує постійне та плавне стиснення, що відрізняє його від поршневих компресорів.

Переваги:

• Висока надійність: Завдяки якісним матеріалам, мінімальній кількості рухомих частин та передовим технологіям виробництва, компресор має тривалий термін служби.
• Висока ефективність: Плавний процес стиснення без втрат на перетікання газу забезпечує високий коефіцієнт корисної дії та низьке споживання електроенергії.
• Низький рівень шуму та вібрації: Відсутність клапанів та поршневих рухів робить роботу компресора значно тихішою та з меншою вібрацією, що важливо для багатьох застосувань.
• Компактні розміри: Полегшує монтаж та обслуговування, дозволяючи встановлювати його в обмеженому просторі.
• Широкий діапазон робочих температур: Оптимізований для роботи в умовах низьких температур випаровування, що робить його ідеальним для глибокого охолодження.
• Сумісність з різними холодоагентами: Може використовуватися з холодоагентами R404A та R407A, що забезпечує гнучкість у застосуванні.

Застосування

Компресор Copeland Scroll ZF 18 K4E-TFD-551 широко використовується в різноманітних галузях, де потрібне надійне низькотемпературне охолодження:

• Промислова холодильна техніка: холодильні камери, морозильні ларі, льодогенератори.
• Торговельне обладнання: холодильні вітрини, морозильні шафи.
• Фармацевтична промисловість: холодильні камери для зберігання лікарських препаратів.
• Харчова промисловість: для зберігання заморожених продуктів.

Висновок

Copeland Scroll ZF 18 K4E-TFD-551 — це надійний, ефективний та високотехнологічний спіральний компресор, який є відмінним рішенням для низькотемпературних холодильних систем. Його висока продуктивність, довгий термін служби та компактні розміри роблять його ідеальним вибором для широкого спектра промислових та комерційних застосувань, де важлива стабільність та оптимізація роботи.

Подробное Описание Спирального Компрессора Copeland Scroll ZF 18 K4E-TFD-551

Компрессор Copeland Scroll ZF 18 K4E-TFD-551 — это высокопроизводительный спиральный компрессор, специально разработанный для эффективной работы в низкотемпературных холодильных системах. Эта модель отличается высокой надежностью, эффективностью и долговечностью, что делает ее идеальным выбором для широкого спектра промышленных применений.

Технические характеристики

• Бренд: Copeland (дочерняя компания Emerson).
• Модель: ZF 18 K4E-TFD-551.
• Тип компрессора: Спиральный герметичный. Такая технология обеспечивает плавную работу, высокую эффективность, низкий уровень шума и долгий срок службы.
• Назначение: Низкотемпературные холодильные системы. Оптимизирован для эффективного охлаждения до очень низких температур.
• Хладагент: Совместим с R404A, R407A.
• Напряжение питания: 380-420 В, 50 Гц, трехфазный переменный ток. Это обеспечивает стабильную и мощную работу.
• Объемная производительность: 17.1 м³/ч (объем пара, который компрессор может перекачать в час). Это свидетельствует о значительной производительности, что позволяет обслуживать более объемные системы.
• Объем заправки масла: 1.9 литра (используется масло типа POE). Важно соблюдать тип и объем масла для надлежащей работы и долговечности компрессора.
• Мощность: 6 лошадиных сил (HP).
• Уровень шума: 74 дБА (на расстоянии 1 метр). Это типичный уровень шума для компрессора такой мощности, используемого в промышленных применениях.
• Холодопроизводительность (при температуре конденсации +40°C):
  • При температуре испарения -35°C: 4.0 кВт
  • При температуре испарения -30°C: 5.1 кВт
  • При температуре испарения -25°C: 6.3 кВт
  • При температуре испарения -20°C: 7.6 кВт
  • При температуре испарения -15°C: 9.2 кВт
  • При температуре испарения -10°C: 11.1 кВт
  • При температуре испарения -5°C: 13.2 кВт
  • Эти данные демонстрируют способность компрессора обеспечивать значительную холодопроизводительность даже при очень низких температурах испарения.
• Исполнение: Версия 551 с резьбой под вентиль Rotalock, что обеспечивает надежное и герметичное соединение.
• Всасывающий патрубок: 1 1/4 дюйма (приблизительно 31.75 мм). Это труба, через которую хладагент всасывается в компрессор.
• Нагнетательный патрубок: 1 дюйм (приблизительно 25.4 мм). Это труба, через которую сжатый хладагент выходит из компрессора.
• Размеры: 246 мм (длина) x 251 мм (ширина) x 442 мм (высота). Компактные размеры облегчают интеграцию в различные холодильные установки.
• Вес: 41 кг.
• Страна производитель: Германия, что свидетельствует о высоких стандартах качества производства.
• Гарантия: 12 месяцев.

Принцип работы и преимущества

Спиральный компрессор работает по принципу сжатия пара хладагента между двумя спиральными роторами: одним стационарным (неподвижным) и одним орбитальным (подвижным). Подвижная спираль совершает орбитальное движение внутри неподвижной, постепенно уменьшая объем газовых карманов. Этот процесс обеспечивает постоянное и плавное сжатие, что отличает его от поршневых компрессоров.

Преимущества:

• Высокая надежность: Благодаря качественным материалам, минимальному количеству движущихся частей и передовым технологиям производства, компрессор имеет долгий срок службы.
• Высокая эффективность: Плавный процесс сжатия без потерь на переток газа обеспечивает высокий коэффициент полезного действия и низкое потребление электроэнергии.
• Низкий уровень шума и вибрации: Отсутствие клапанов и поршневых движений делает работу компрессора значительно тише и с меньшей вибрацией, что важно для многих применений.
• Компактные размеры: Облегчает монтаж и обслуживание, позволяя устанавливать его в ограниченном пространстве.
• Широкий диапазон рабочих температур: Оптимизирован для работы в условиях низких температур испарения, что делает его идеальным для глубокого охлаждения.
• Совместимость с различными хладагентами: Может использоваться с хладагентами R404A и R407A, что обеспечивает гибкость в применении.

Применение

Компрессор Copeland Scroll ZF 18 K4E-TFD-551 широко используется в различных областях, где требуется надежное низкотемпературное охлаждение:

• Промышленная холодильная техника: холодильные камеры, морозильные лари, льдогенераторы.
• Торговое оборудование: холодильные витрины, морозильные шкафы.
• Фармацевтическая промышленность: холодильные камеры для хранения лекарственных препаратов.
• Пищевая промышленность: для хранения замороженных продуктов.

Заключение

Copeland Scroll ZF 18 K4E-TFD-551 — это надежный, эффективный и высокотехнологичный спиральный компрессор, который является отличным решением для низкотемпературных холодильных систем. Его высокая производительность, долгий срок службы и компактные размеры делают его идеальным выбором для широкого спектра промышленных и коммерческих применений, где важна стабильность и оптимизация работы.
