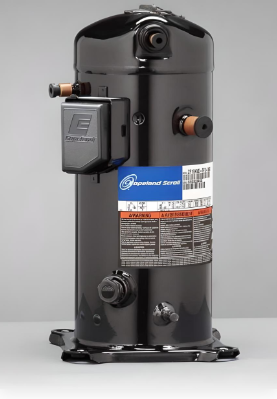

Подробное Описание Спирального Компрессора Copeland Scroll ZF 15 K4E-TFD-556

Компрессор Copeland Scroll ZF 15 K4E-TFD-556 — это высокопроизводительный спиральный компрессор, специально разработанный для эффективной работы в низкотемпературных холодильных системах. Эта модель отличается высокой надежностью, эффективностью и долговечностью, что делает ее идеальным выбором для широкого спектра промышленных применений.

Технические характеристики

• Бренд: Copeland (дочерняя компания Emerson).
• Модель: ZF 15 K4E-TFD-556.
• Тип компрессора: Спиральный герметичный. Такая технология обеспечивает плавную работу, высокую эффективность, низкий уровень шума и долгий срок службы.
• Назначение: Низкотемпературные холодильные системы. Оптимизирован для эффективного охлаждения до очень низких температур.
• Хладагент: Совместим с R404A, R407A, R134a, R22. Расширенная совместимость с несколькими хладагентами обеспечивает большую гибкость в использовании.
• Напряжение питания: 380-420 В, 50 Гц, трехфазный переменный ток. Это обеспечивает стабильную и мощную работу.
• Объемная производительность: 14.5 м³/ч (объем пара, который компрессор может перекачать в час). Это свидетельствует о значительной производительности, что позволяет обслуживать более объемные системы.
• Объем заправки масла: 1.9 литра (используется масло типа POE). Важно соблюдать тип и объем масла для надлежащей работы и долговечности компрессора.
• Мощность: 5 лошадиных сил (HP).
• Уровень шума: 64 дБА (на расстоянии 1 метр). Это сравнительно низкий уровень шума для компрессора такой мощности, что способствует более комфортной эксплуатации.

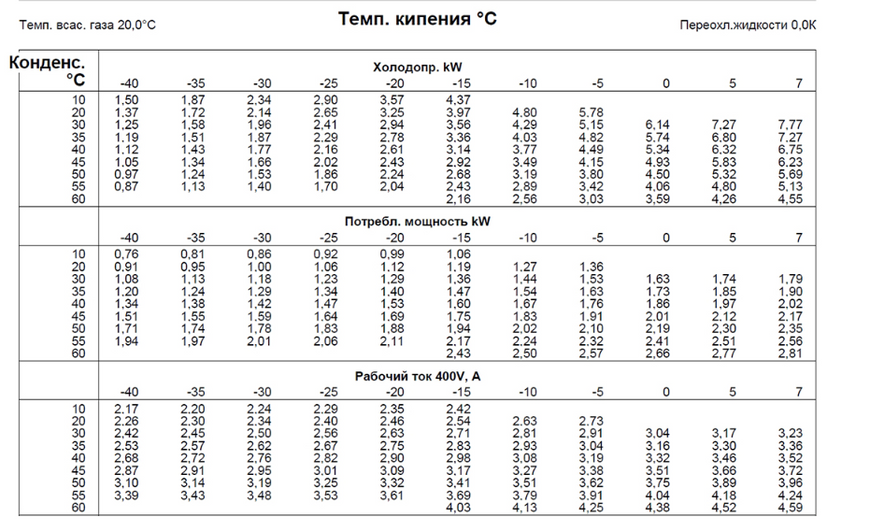

• Холодопроизводительность:
  • При температуре конденсации +40°C и испарения -35°C: 3.4 кВт
  • При температуре конденсации +40°C и испарения -30°C: 4.3 кВт
  • При температуре конденсации +40°C и испарения -25°C: 5.3 кВт
  • При температуре конденсации +40°C и испарения -20°C: 6.4 кВт
  • При температуре конденсации +40°C и испарения -15°C: 7.8 кВт
  • При температуре конденсации +40°C и испарения -10°C: 9.4 кВт
  • При температуре конденсации +40°C и испарения -5°C: 11.2 кВт
  • Для хладагента R404A при температуре конденсации +50°C и испарения -25°C: 4.5 кВт
  • Для хладагента R134a при температуре конденсации +50°C и испарения -25°C: 2.63 кВт
  • Для хладагента R22 при температуре конденсации +50°C и испарения -25°C: 4.5 кВт
  • Эти данные демонстрируют способность компрессора обеспечивать значительную холодопроизводительность даже при очень низких температурах испарения и с различными типами хладагентов.
• Исполнение: Резьба под вентиль Rotalock, укомплектован вентилем DTC. Наличие вентиля DTC является ключевой особенностью, которая улучшает регулирование и контроль работы компрессора.
• Всасывающий патрубок: 1 1/4 дюйма (приблизительно 31.75 мм). Это труба, через которую хладагент всасывается в компрессор.
• Нагнетательный патрубок: 1 дюйм (приблизительно 25.4 мм). Это труба, через которую сжатый хладагент выходит из компрессора.

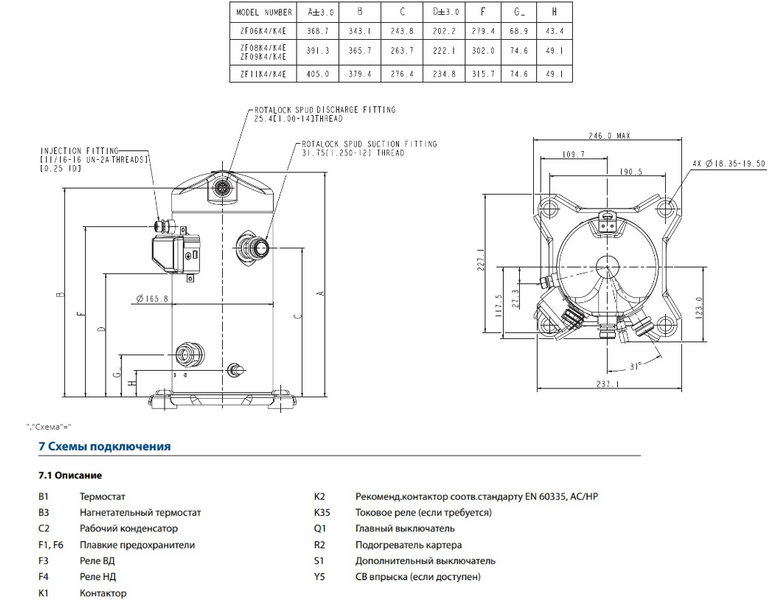

• Размеры: 246 мм (длина) x 251 мм (ширина) x 442 мм (высота). Компактные размеры облегчают интеграцию в различные холодильные установки.
• Вес: 39 кг.
• Страна производитель: Германия, что свидетельствует о высоких стандартах качества производства.
• Гарантия: 12 месяцев.

Принцип работы и преимущества

Спиральный компрессор работает по принципу сжатия пара хладагента между двумя спиральными роторами: одним стационарным (неподвижным) и одним орбитальным (подвижным). Подвижная спираль совершает орбитальное движение внутри неподвижной, постепенно уменьшая объем газовых карманов. Этот процесс обеспечивает постоянное и плавное сжатие, что отличает его от поршневых компрессоров.

Преимущества:

• Высокая надежность: Благодаря качественным материалам, минимальному количеству движущихся частей и передовым технологиям производства, компрессор имеет долгий срок службы.
• Высокая эффективность: Плавный процесс сжатия без потерь на переток газа обеспечивает высокий коэффициент полезного действия и низкое потребление электроэнергии.
• Низкий уровень шума и вибрации: Отсутствие клапанов и поршневых движений делает работу компрессора значительно тише и с меньшей вибрацией, что важно для многих применений.
• Компактные размеры: Облегчает монтаж и обслуживание, позволяя устанавливать его в ограниченном пространстве.
• Широкий диапазон рабочих температур: Оптимизирован для работы в условиях низких температур испарения, что делает его идеальным для глубокого охлаждения.
• Совместимость с различными хладагентами: Может использоваться с хладагентами R404A, R407A, R134a и R22, что обеспечивает гибкость в применении и возможность замены в существующих системах.
• Наличие вентиля DTC: Эта особенность улучшает регулирование и контроль работы компрессора, оптимизируя его производительность и энергопотребление.

Применение

Компрессор Copeland Scroll ZF 15 K4E-TFD-556 широко используется в различных областях, где требуется надежное низкотемпературное охлаждение:

• Промышленная холодильная техника: холодильные камеры, морозильные лари, льдогенераторы.
• Торговое оборудование: холодильные витрины, морозильные шкафы.
• Фармацевтическая промышленность: холодильные камеры для хранения лекарственных препаратов.
• Пищевая промышленность: для хранения замороженных продуктов.

Заключение

Copeland Scroll ZF 15 K4E-TFD-556 — это надежный, эффективный и высокотехнологичный спиральный компрессор, который является отличным решением для низкотемпературных холодильных систем. Его высокая производительность, сравнительно низкий уровень шума, расширенная совместимость с хладагентами, наличие вентиля DTC, долгий срок службы и компактные размеры делают его идеальным выбором для широкого спектра промышленных и коммерческих применений, где важна стабильность и оптимизация работы.
