Спиральный компрессор Copeland Scroll ZF13KVE-TFD-551

Обзор продукта

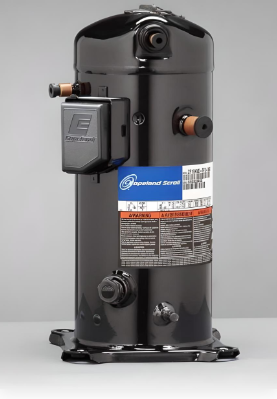

Спиральный компрессор Copeland Scroll ZF13KVE-TFD-551 — это современный, высокоэффективный герметичный спиральный компрессор от компании Copeland (часть Emerson Climate Technologies). Он разработан специально для низкотемпературных холодильных систем. Главной особенностью этой модели является ее инверторная технология (KVE), позволяющая компрессору работать с переменной скоростью вращения. Это обеспечивает исключительную энергоэффективность, точный контроль температуры и оптимальную производительность в широком диапазоне нагрузок.

Компрессоры серии ZF оптимизированы для применений с низкой температурой испарения и известны своей надежностью и высокой производительностью. Благодаря спиральной технологии, эти компрессоры обладают высокой толерантностью к гидроударам (попадание жидкости), значительно более низким уровнем шума и вибрации по сравнению с поршневыми аналогами. Суффикс -TFD-551 указывает на трехфазный двигатель, специально адаптированный для работы с внешним частотным преобразователем (инвертором), который является необходимым для его функционирования.

Основные технические характеристики

• Модель компрессора: ZF13KVE-TFD-551

• Производитель: Copeland (Emerson Climate Technologies)

• Тип компрессора: Герметичный спиральный, с переменной скоростью (инверторный)

• Применение (температурный режим): LBP (Low Back Pressure) – Низкотемпературный.

  • Диапазон температуры испарения: от -40°C до +7°C.

• Хладагенты (фреоны): R-404A, R-407A, R-407F, R-448A, R-449A.

• Питание: 380-420 В, 3 фазы, 50 Гц (компрессор требует подключения к соответствующему внешнему частотному преобразователю).

• Объемная производительность (Swept Volume / Displacement): 10.5 м³/ч (при 2900 об/мин).

• Номинальная мощность двигателя: 3.0 л.с. (или 3 HP).

• Диапазон скорости: Зависит от инвертора, обычно от 1000 об/мин до 5000 об/мин (30-150 Гц).

• Тип двигателя: TFD (Three Phase Discus) – трехфазный, оптимизированный для работы с инвертором.

• Пусковой момент: Низкий (благодаря плавному изменению скорости при запуске через инвертор).

• Технология впрыска: Без встроенного EVI, но может работать в системах с внешним управлением впрыском.

• Охлаждение компрессора: Встроенное охлаждение двигателя хладагентом, но при низких скоростях может потребоваться дополнительный обдув.

• Масло:

  • Тип: POE (Polyolester - полиэфирное масло).

  • Бренд и тип масла: Copeland POE Oil RL-32-3MAF или аналогичное.

  • Объем заправки: 2.8 л.

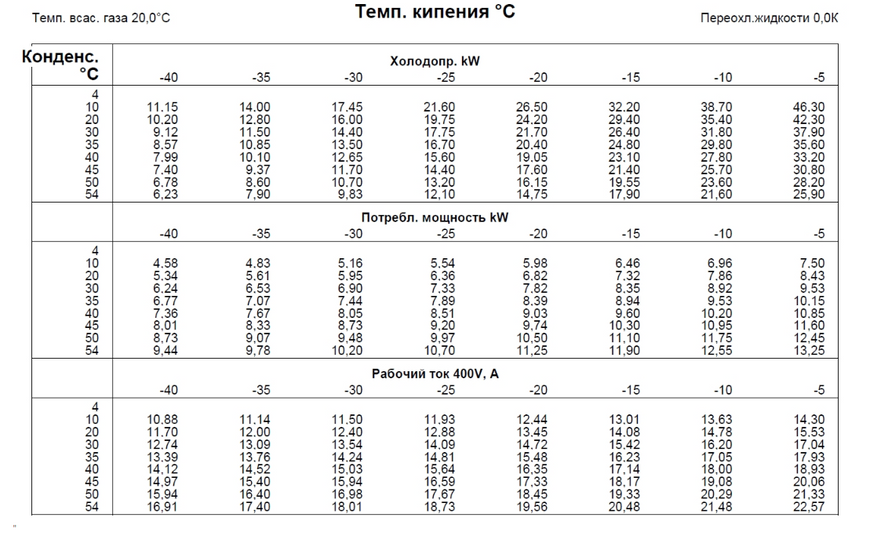

• Холодопроизводительность (типовые условия EN12900 LBP, температура конденсации +40°C, при номинальной скорости):

  • При -35°C кипения / +40°C конденсации: 5.58 кВт (для R404A).

  • При -25°C кипения / +40°C конденсации: 9.79 кВт (для R404A).

  • При -10°C кипения / +40°C конденсации: 17.3 кВт (для R404A).

  • Примечание: Фактическая холодопроизводительность компрессора будет изменяться в зависимости от частоты работы инвертора и нагрузки системы.

• Максимальный рабочий ток (MCC - Maximum Continuous Current): Зависит от инвертора, но для компрессора в номинальном режиме около 12.3 А.

• Пусковой ток (LRA - Locked Rotor Amps): ~75 А (значительно снижается при использовании инвертора).

• Присоединительные размеры патрубков (Rotolock):

  • Всасывание: 1 3/4" (Rotolock)

  • Нагнетание: 1 1/4" (Rotolock)

• Габаритные размеры (приблизительно): Диаметр: 246 мм, Высота: 489 мм.

• Вес: Приблизительно 51.7 кг.

• Уровень шума: Значительно ниже благодаря переменной скорости и плавной работе.

Области применения

Спиральный компрессор Copeland Scroll ZF13KVE-TFD-551 идеально подходит для применений, где требуется высокая точность контроля температуры, энергоэффективность и адаптивность к меняющимся нагрузкам. Основные области использования:

• Мультиплексные холодильные системы: для супермаркетов и гипермаркетов.

• Холодильные и морозильные камеры: особенно те, что требуют точного поддержания температуры.

• Витрины и бонеты с динамической нагрузкой.

• Системы быстрой заморозки: где требуется точное управление температурой.

• Применения с неравномерной тепловой нагрузкой.

Преимущества компрессора Copeland Scroll ZF13KVE-TFD-551

• Исключительная энергоэффективность: Технология переменной скорости позволяет компрессору работать только на той мощности, которая необходима в данный момент, что значительно снижает потребление электроэнергии.

• Точный контроль температуры: Переменная скорость обеспечивает чрезвычайно стабильное и точное поддержание заданной температуры в холодильной камере.

• Снижение эксплуатационных расходов: За счет высокой энергоэффективности и снижения износа компонентов из-за меньшего количества пусков/остановок.

• Высокая надежность: Спиральная конструкция устойчива к жидким ударам.

• Низкий уровень шума и вибрации: Плавная работа инверторного компрессора обеспечивает более тихое функционирование системы.

• Увеличенный срок службы: Уменьшение циклов "пуск-стоп" минимизирует механический износ.

• Оптимизация системы: Позволяет уменьшить размер ресивера и оптимизировать работу других компонентов системы.

• Многохладагентный: Совместимость с несколькими современными хладагентами.
