Спиральный компрессор Copeland Scroll ZB66KCE-TFD-551 / 651

Обзор продукта

Спиральный компрессор Copeland Scroll ZB66KCE-TFD — это высокопроизводительный герметичный спиральный компрессор от компании Copeland (часть Emerson Climate Technologies). Эта модель предназначена для использования в среднетемпературных (MHBP - Medium to High Back Pressure) холодильных системах, требующих высокой эффективности, надежности и стабильной работы. Он является частью популярной серии ZB, которая широко применяется в коммерческом холодильном оборудовании благодаря своей способности обеспечивать стабильную работу в различных условиях.

Ключевые преимущества спиральной технологии Copeland:

• Высокая энергоэффективность: Оптимизированный процесс сжатия с минимальными потерями обеспечивает эффективное использование энергии, что приводит к значительной экономии эксплуатационных расходов.

• Надежность и долговечность: Конструкция с минимальным количеством движущихся частей и высокая устойчивость к гидроударам (попадание жидкого хладагента) значительно продлевают срок службы компрессора.

• Низкий уровень шума и вибрации: Плавный и непрерывный процесс сжатия обеспечивает значительно более тихую работу и меньшую вибрацию по сравнению с поршневыми компрессорами.

• Компактный дизайн: Спиральная технология позволяет создавать компрессоры с относительно небольшими габаритами и весом, что упрощает их установку и интеграцию в различные системы.

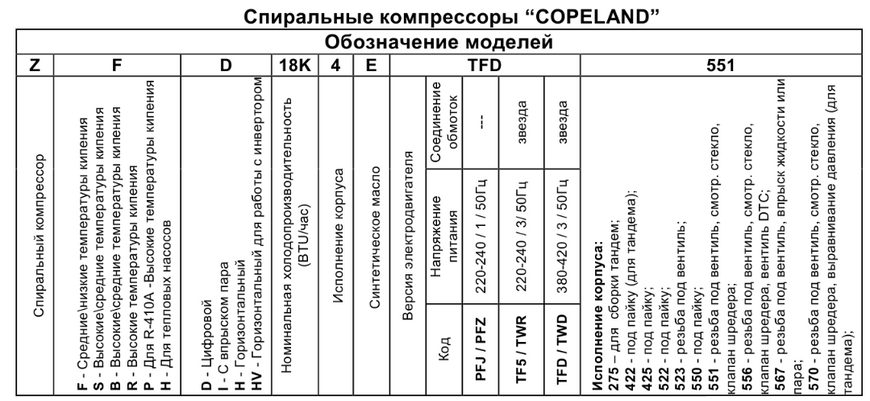

Суффикс -TFD указывает на трехфазный двигатель. Суффиксы -551 и -651 являются номерами спецификаций (Bill of Material, BOM), которые могут обозначать конкретные конфигурации, например, незначительные различия во встроенных защитных элементах или вариантах подключения (например, -651 может иметь подключение через фишку IP66).

Основные технические характеристики

• Модель компрессора: ZB66KCE-TFD-551 / 651 (базовая модель ZB66KCE-TFD)

• Производитель: Copeland (Emerson Climate Technologies)

• Тип компрессора: Герметичный спиральный (фиксированная скорость).

• Применение (температурный режим): MHBP (Medium to High Back Pressure) – Среднетемпературный.

  • Типичный диапазон температуры испарения: от -25°C до +10°C.

• Хладагенты (фреоны): R-134a, R-404A, R-407A, R-407C, R-407F, R-448A, R-449A, R-450A, R-507, R-513A. (Совместимость с R-22 также может быть указана для некоторых версий, но для новых систем предпочтительны хладагенты с низким GWP).

• Питание: 380-420 В, 3 фазы, 50 Гц.

• Объемная производительность (Swept Volume / Displacement): 24.9 м³/ч (при 50 Гц).

• Номинальная мощность двигателя: 8.5 л.с. (или 8.5 HP).

• Тип двигателя: TFD (Three Phase Discus) – трехфазный.

• Пусковой ток (LRA - Locked Rotor Amps): 111.0 A (может быть до 117 А в некоторых источниках).

• Максимальный рабочий ток (MCC - Maximum Continuous Current): 17.5 A (может быть до 17.7 А).

• Масло:

  • Тип: POE (Polyolester - полиэфирное масло).

  • Бренд и тип масла: Copeland POE Oil RL-32-3MAF или аналогичное.

  • Объем заправки: 3.25 - 3.38 л.

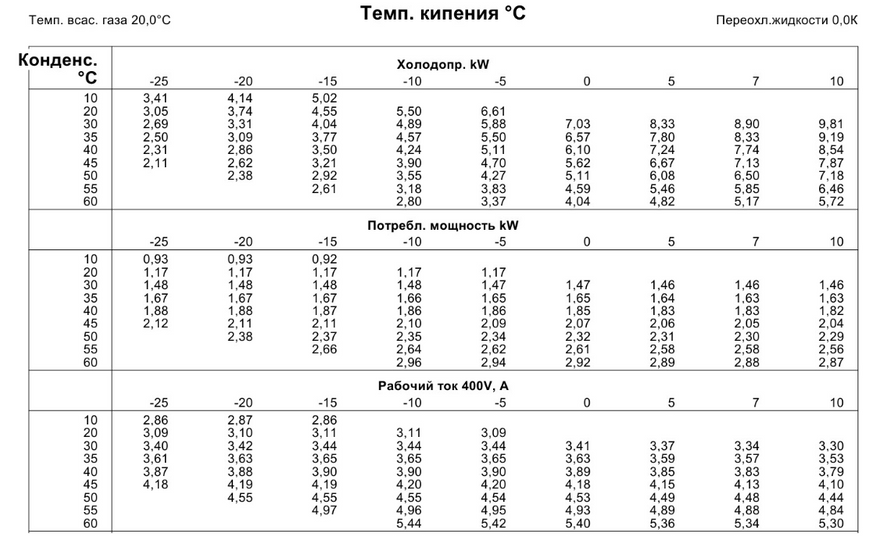

• Холодопроизводительность (типовые условия EN12900 MHBP, температура конденсации +40°C, перегрев 10К, переохлаждение 0К):

  • Для R404A:

    • При -10°C кипения: около 16.4 кВт.

    • При 0°C кипения: около 19.8 кВт.

    • При +5°C кипения: около 22.0 кВт (для R407F) или 22.8 кВт (для R404A).

  • Для R134a:

    • При -5°C кипения: около 9.9 кВт.

    • При 0°C кипения: около 12.1 кВт.

• Присоединительные размеры патрубков (Rotolock):

  • Всасывание: 1 3/4" (Rotolock).

  • Нагнетание: 1 1/4" (Rotolock).

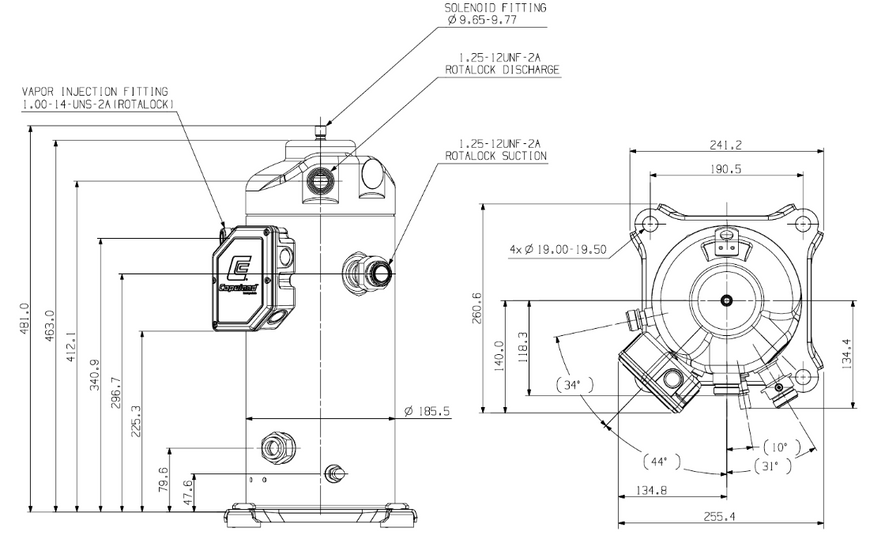

• Габаритные размеры (приблизительно): Длина: 264 мм, Ширина: 284 мм, Высота: 533 мм.

• Вес: Приблизительно 59.9 - 60 кг.

• Уровень шума: Зачастую около 66 дБ(А) (звуковое давление на 1м).

Области применения

Спиральный компрессор Copeland Scroll ZB66KCE-TFD идеально подходит для широкого спектра среднетемпературных холодильных установок, где требуется надежная и эффективная работа:

• Коммерческие холодильные камеры: для хранения свежих продуктов в супермаркетах, ресторанах и на складах.

• Холодильные витрины и шкафы: в магазинах и заведениях общественного питания.

• Агрегаты для охлаждения напитков и льдогенераторы.

• Чиллеры: для охлаждения жидкостей в системах кондиционирования воздуха и промышленных процессах.

• Профессиональное кухонное холодильное оборудование.

Преимущества компрессора Copeland Scroll ZB66KCE-TFD

• Высокая энергоэффективность: Оптимизированная спиральная технология обеспечивает значительную экономию электроэнергии во время работы.

• Надежность и долговечность: Простая конструкция с меньшим количеством движущихся частей делает компрессор менее подверженным износу и повреждениям, в частности от гидроударов.

• Низкий уровень шума и вибрации: Способствует созданию более комфортной акустической среды, что важно для установок в местах присутствия людей.

• Многохладагентный: Совместимость с широким спектром современных хладагентов обеспечивает гибкость в применении и упрощает обслуживание.

• Простота интеграции: Компактные размеры и относительно небольшой вес упрощают монтаж и обслуживание.
