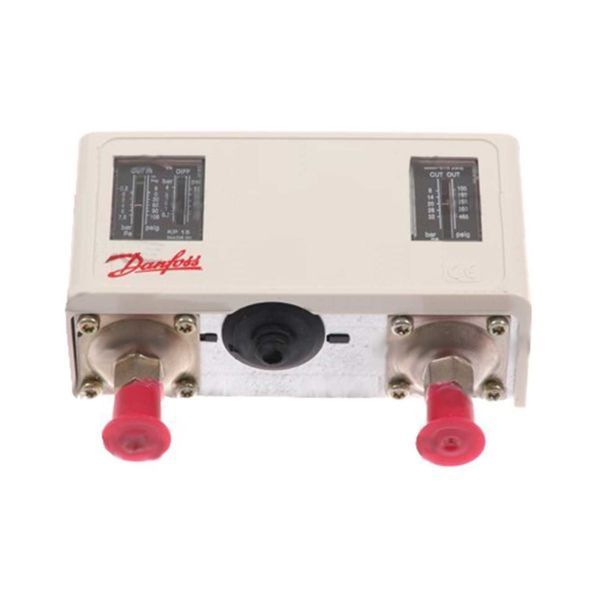

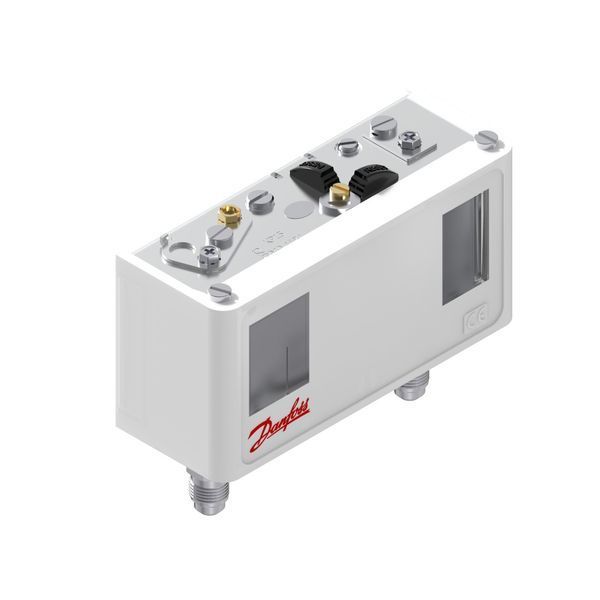

Реле давления Danfoss KP 15 (060-115466): Подробный Обзор

Реле давления Danfoss KP 15 (060-115466) — это надежное и универсальное устройство, которое широко используется для контроля давления в различных системах, в частности в холодильных установках. Оно играет ключевую роль в обеспечении безопасной и эффективной работы оборудования путем мониторинга и реагирования на изменения давления.

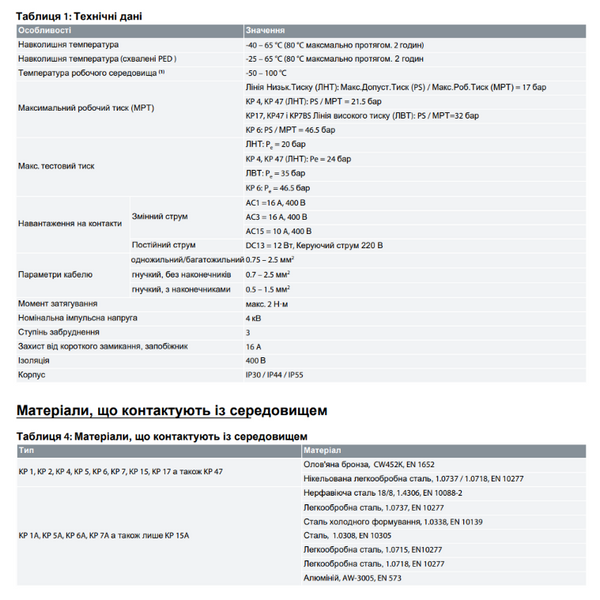

Основные Характеристики

• Тип: Двухблочное реле давления (комбинированное реле высокого и низкого давления).
• Диапазон регулирования низкого давления (LP): От -0,2 бар до установленного значения (для KP 15 обычно от -0.2 до 7.5 бар).
• Диапазон регулирования высокого давления (HP): От 8 бар до установленного значения (для KP 15 обычно от 8 до 32 бар).
• Дифференциал низкого давления: 0,7 бар.
• Перепад высокого давления: 4 бар.
• Функция контакта: SPDT+SPST(NO) — это означает наличие двух независимых контактных групп:
  • SPDT (Single Pole Double Throw): Одна группа контактов для низкого давления, которая переключается между нормально закрытым (NC) и нормально открытым (NO) состоянием.
  • SPST(NO) (Single Pole Single Throw, Normally Open): Одна группа нормально открытых контактов для высокого давления, которая замыкается при превышении заданного значения.
• Функция сброса: Ручная (для высокого давления) или автоматическая (для низкого давления). Ручной сброс на высоком давлении повышает безопасность, требуя вмешательства оператора.
• Тип подключения давления: Развальцованный (flare).
• Размер подключения давления: 1/4".

Принцип Работы

Реле давления Danfoss KP 15 состоит из двух независимых блоков, каждый из которых контролирует свой диапазон давления (низкое и высокое). Когда давление в системе достигает установленного значения (точки срабатывания), чувствительная мембрана внутри соответствующего блока деформируется. Эта деформация активирует механизм, который приводит к переключению электрических контактов. Это переключение, в свою очередь, может использоваться для:

• Включения или выключения компрессоров (например, отключение при чрезмерно низком давлении на всасывании или чрезмерно высоком давлении на нагнетании).
• Управления вентиляторами конденсатора.
• Активации сигнализации об аварийных состояниях.
• Управления другими исполнительными устройствами в системе.

Применение

Реле давления Danfoss KP 15 широко используется в различных областях промышленности и быта, включая:

• Холодильные системы: Для точного контроля и поддержания давления в холодильных установках, морозильных камерах, охладителях жидкости и коммерческих холодильниках.
• Системы кондиционирования воздуха: Для регулирования работы компрессоров, вентиляторов и других компонентов с целью оптимизации комфорта и энергопотребления.
• Пневматические системы: Для мониторинга и контроля давления в пневматических приводах и оборудовании.
• Гидравлические системы: Для контроля давления в гидравлических системах, обеспечивая их безопасную эксплуатацию.

Преимущества

• Надежность: Высокое качество материалов и продуманная конструкция обеспечивают долговременную и безотказную работу даже в сложных условиях.
• Точность: Обеспечивает точное срабатывание при заданных значениях давления, что критически важно для защиты оборудования.
• Универсальность: Широкий диапазон регулирования давления и совместимость с различными хладагентами позволяют использовать реле в широком спектре систем.
• Простота установки: Легко устанавливается и подключается к системе, что упрощает монтаж и обслуживание.
• Улучшенная безопасность: Ручной сброс для высокого давления требует внимания оператора в случае срабатывания защиты, что повышает общую безопасность системы.

Заключение

Реле давления Danfoss KP 15 (060-115466) является чрезвычайно важным компонентом для обеспечения стабильной, эффективной и безопасной работы холодильного и другого промышленного оборудования. Благодаря своим техническим характеристикам, оно эффективно защищает систему от критических изменений давления, тем самым значительно продлевая срок службы дорогостоящих компонентов, таких как компрессоры.
