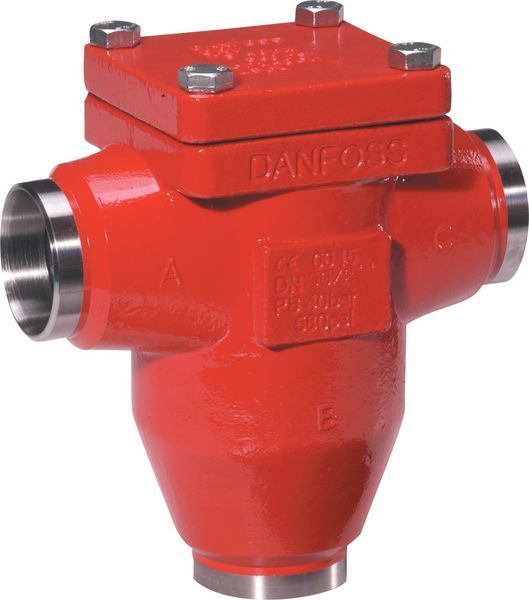

Регулятор температуры масла (трехходовой клапан) Danfoss ORV 40 DIN H1 (148H3361): Детальное описание

Регулятор температуры масла Danfoss ORV 40 DIN H1 (148H3361) — это самоуправляемый термостатический трехходовой клапан, разработанный для поддержания постоянной оптимальной температуры масла в системах смазки газовых компрессоров, таких как винтовые или турбокомпрессоры. Он обеспечивает эффективное и безопасное функционирование компрессора путем смешивания горячего и охлажденного масла, что также продлевает срок службы масла.

Основные характеристики

• Тип клапана: Трехходовой термостатический регулирующий клапан температуры масла (3-way Thermostatic Oil Regulating Valve).

• Бренд: Danfoss — мировой лидер в производстве компонентов для холодильных, климатических и промышленных систем, что гарантирует высокое качество, надежность и соответствие международным стандартам.

• Модель: ORV 40 — указывает на серию ORV (Oil Regulating Valve) и номинальный диаметр (DN 40).

• Тип корпуса: DIN H1 — обозначает конструкцию корпуса и соответствие стандарту DIN (Deutsches Institut für Normung). "H1" указывает на конкретный тип корпуса клапана, обычно это относится к варианту с приварными патрубками (Butt-weld).

• Код продукта: 148H3361 — уникальный идентификатор продукта Danfoss. Важно: этот код обычно относится к корпусу клапана без термостатического элемента. Термоэлемент (с конкретной температурой срабатывания, например, 49°C) заказывается отдельно.

• Диаметр соединения: DN 40 (1 1/2 дюйма) — указывает на номинальный диаметр подключения к трубопроводу.

• Тип присоединения: Сварка встык (Butt-weld) — предназначен для подключения к трубопроводу методом сварки, обеспечивая прочное и герметичное соединение для высоких давлений.

• Материал корпуса: Сталь (Steel) — обеспечивает высокую прочность, долговечность и устойчивость к высоким давлениям.

• Количество портов: Три (A, B, C).

  • Порт A: Общий выход масла (после смешивания).

  • Порт B: Вход горячего масла (например, от маслоотделителя).

  • Порт C: Вход охлажденного масла (например, от маслоохладителя).

• Регулирование температуры: Термостатическое (самоуправляемое) — клапан не требует внешнего источника питания или управления. Он реагирует на температуру масла с помощью встроенного термостатического элемента с восковым наполнителем.

• Термоэлемент (НЕ входит в 148H3361, заказывается отдельно): Стандартный термоэлемент имеет температуру срабатывания 49°C (120°F). Доступны другие температуры (например, 43°C, 54°C, 60°C, 66°C, 77°C), которые позволяют настроить клапан под конкретные требования системы. Элемент изготовлен из нержавеющей стали с никелированным покрытием.

• Максимальное рабочее давление (MWP): 40 бар (580 psig).

• Диапазон температуры окружающей среды: От -10 °C до +85 °C (непрерывно), до +120 °C (кратковременно).

• Совместимые масла: Все распространенные холодильные масла.

• Совместимые хладагенты: Все распространенные хладагенты, включая R717 (аммиак) и негорючие газы/жидкости (зависит от материала уплотнений). Также совместим с HCFC, HFC, HFO и HC (горючими) хладагентами.

• Значение Kv/Cv: Kv = 30 м³/ч, Cv = 35 гал/мин.

• Особенности конструкции:

  • Оптимизированные характеристики потока: Обеспечивает низкий перепад давления.

  • Надежная конструкция: Высокая устойчивость к вибрациям и ударам.

  • Любое положение монтажа: Клапан может быть установлен в любом положении, хотя для удобства обслуживания рекомендуется устанавливать термостатическим элементом вверх.

  • Съемная крышка: Позволяет легко обслуживать или заменять термоэлемент без демонтажа клапана из трубопровода.

  • Отсутствие ручного регулирования: "Plug and Play" дизайн.

Принцип работы

Регулятор Danfoss ORV работает на основе принципа термического расширения воска внутри термостатического элемента:

1. Холодный запуск компрессора: Когда компрессор запускается, масло холодное. Термостатический элемент сжат, позволяя полному потоку горячего масла (из порта B, поступающего, например, от маслоотделителя, где масло горячее) проходить к общему выходу (порт A), минуя маслоохладитель. Это позволяет быстро нагреть масло до рабочей температуры.

2. Достижение номинальной температуры: Когда температура масла на выходе (порт A) достигает номинальной температуры (например, 49°C минус 5K), восковой наполнитель в термоэлементе начинает расширяться. Это расширение приводит к движению внутреннего поршня клапана.

3. Смешивание потоков: Движение поршня начинает открывать путь для охлажденного масла (из порта C, поступающего, например, от маслоохладителя) и одновременно частично перекрывает путь для горячего масла. Таким образом, на выходе (порт A) формируется смесь горячего и охлажденного масла.

4. Поддержание постоянной температуры: Термоэлемент постоянно реагирует на температуру масла на выходе, автоматически регулируя соотношение смешивания горячего и охлажденного масла, чтобы поддерживать температуру на заданном уровне (например, 49°C +/- 5K). Если температура масла возрастает, клапан открывает больше охлажденного потока; если падает – увеличивает поток горячего масла.

5. Максимальное охлаждение: Если температура масла превышает номинальную температуру плюс 5K, термоэлемент полностью расширяется, направляя весь поток масла через охладитель (порт C) к выходу (порт A), а поток горячего масла (порт B) полностью перекрывается.

Преимущества

• Автоматическое регулирование: Не требует электрического питания или внешнего контроллера, что упрощает монтаж и снижает затраты.

• Поддержание оптимальной температуры масла: Предотвращает чрезмерный нагрев или охлаждение масла, что критически важно для эффективной работы компрессора и продления срока службы масла.

• Защита компрессора: Правильная температура масла обеспечивает эффективную смазку и охлаждение компрессора, снижая износ и риск поломок.

• Энергоэффективность: Оптимизирует работу маслоохладителя, уменьшая энергопотребление.

• Надежность: Прочная стальная конструкция и качественные материалы обеспечивают длительный срок службы даже в сложных промышленных условиях.

• Простота обслуживания: Съемная крышка позволяет заменить термоэлемент без отключения клапана от трубопровода.

• Гибкость применения: Широкая совместимость с различными маслами и хладагентами.

• Plug and Play: Простота установки.

Применение

Регуляторы температуры масла Danfoss ORV 40 DIN H1 (148H3361) широко используются в:

• Винтовые компрессоры: Для поддержания оптимальной температуры масла в системах смазки винтовых компрессоров, которые чувствительны к температурным режимам масла.

• Турбокомпрессоры: В других типах компрессоров, где необходим точный контроль температуры масла.

• Крупные холодильные установки: В промышленных и коммерческих холодильных системах, где используются мощные компрессоры с отдельными контурами смазки и охлаждения масла.

• Системы кондиционирования воздуха: В крупных чиллерах и централизованных системах кондиционирования.

• Тепловые насосы: Где также требуется контроль температуры масла компрессора.

Почему выбирают Danfoss?

Danfoss — это мировой лидер в области холодильной и климатической техники. Выбор продукции Danfoss гарантирует:

• Проверенное качество и надежность: Многолетний опыт и строгий контроль качества на всех этапах производства.

• Соответствие стандартам: Продукция соответствует самым высоким международным нормам безопасности и эффективности.

• Инновационные решения: Постоянное развитие и внедрение новых технологий.

• Глобальная поддержка: Широкая сеть сервисных центров и дистрибьюторов.

Вывод

Регулятор температуры масла Danfoss ORV 40 DIN H1 (148H3361) — это критически важный, надежный и эффективный компонент для обеспечения долговечности и оптимальной работы компрессоров в холодильных и кондиционерных системах. Его автоматическое термостатическое регулирование, прочная конструкция и простота обслуживания делают его идеальным выбором для поддержания стабильной температуры масла, что является залогом высокой производительности и надежности всей системы.
