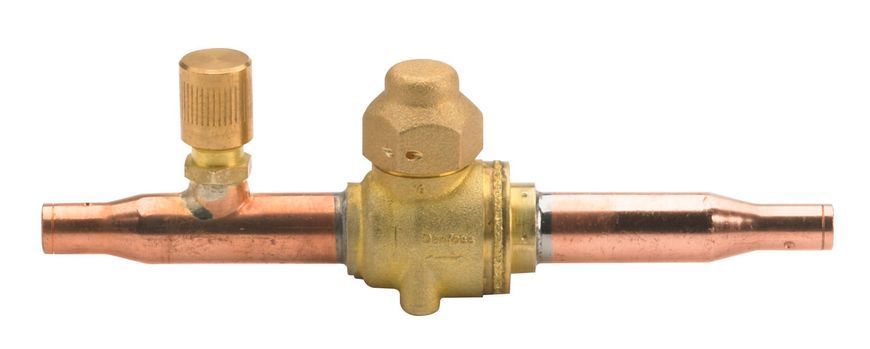

Детальное описание шарового вентиля с клапаном Шредера Danfoss GBC 6s (009L7060)

Шаровой вентиль с клапаном Шредера Danfoss GBC 6s (009L7060) – это специализированный запорный клапан, разработанный для эффективного перекрытия потока хладагента и обеспечения удобного доступа к системе для диагностики и обслуживания в холодильных установках и системах кондиционирования воздуха. Он сочетает в себе функции высококачественного шарового вентиля и интегрированного клапана Шредера, что делает его универсальным и незаменимым компонентом для профессиональных холодильных систем.

Основные характеристики

• Бренд: Danfoss – ведущий мировой производитель компонентов для холодильной и климатической техники, гарантирующий высокое качество и надежность.

• Модель: GBC 6s – часть серии GBC, известной своей надежностью и универсальностью.

• Код продукта: 009L7060 (или 009L7050, если это ссылка на вариацию или более старый код для аналогичного продукта, хотя GBC 6s обычно ассоциируется с 009L7060).

• Тип клапана: Шаровой вентиль с запорной функцией.

• Тип входного соединения: Пайка, ODF (Outside Diameter Flange) – соединение, предусматривающее пайку трубок с наружным диаметром 6.00 мм. Это обеспечивает надежное, герметичное и долговечное соединение, устойчивое к высоким давлениям хладагента.

• Тип выходного подключения: Пайка, ODF, 6.00 мм – аналогичное входному соединению, что упрощает монтаж и обеспечивает совместимость.

• Клапан Шредера: Интегрирован в корпус вентиля. Этот дополнительный элемент позволяет подключать манометр, вакуумный насос или заправочное оборудование для диагностики, мониторинга давления, вакуумирования и заправки системы без необходимости ее полного разбора или отключения основных соединений.

Принцип работы

Конструкция шарового вентиля Danfoss GBC 6s достаточно проста, но эффективна:

1. Корпус и шарик: Внутри корпуса клапана находится шарик со сквозным отверстием. Этот шарик плотно прилегает к уплотняющим элементам.

2. Шток: Поворот штока (как правило, с помощью специального ключа или инструмента) приводит к вращению шарика внутри корпуса.

3. Перекрытие потока: Когда шарик поворачивается на 90 градусов от положения "открыто", отверстие в нем полностью перекрывает проходной канал, и поток жидкости (хладагента) прекращается. В положении "открыто" отверстие шарика соосно с каналом, обеспечивая полнопроходной поток.

4. Клапан Шредера: Клапан Шредера обычно находится в закрытом состоянии благодаря пружинному механизму. Для его открытия используется специальный инструмент (колпачок Шредера), который нажимает на внутренний шток клапана, позволяя подключить внешнее оборудование. После отключения инструмента клапан автоматически закрывается, обеспечивая герметичность.

Преимущества

• Универсальность 2-в-1: Сочетает функциональность запорного клапана и точки доступа для сервиса, что экономит пространство и упрощает систему.

• Надежность и долговечность: Изготовлен из высококачественных материалов, устойчивых к агрессивным хладагентам и высоким давлениям, что обеспечивает долгий срок службы и минимизирует риски утечек.

• Герметичность: Шаровая конструкция обеспечивает полное и надежное перекрытие потока рабочей жидкости, что критически важно для безопасности и эффективности холодильных систем.

• Компактность: Имеет небольшие размеры, что облегчает его интеграцию даже в ограниченных пространствах и делает монтаж более удобным.

• Удобство обслуживания: Наличие клапана Шредера значительно упрощает процессы диагностики, вакуумирования, заправки и контроля давления в системе, позволяя проводить эти операции без разгерметизации основных магистралей.

• Низкий перепад давления: В полностью открытом состоянии шаровые вентили обеспечивают минимальное сопротивление потоку, что приводит к низкому перепаду давления и оптимальной работе системы.

Применение

Шаровой вентиль Danfoss GBC 6s с клапаном Шредера находит широкое применение в:

• Холодильных установках: Используется для перекрытия потока хладагента в различных секциях системы (например, перед компрессором, конденсатором, ресивером или испарителем) во время обслуживания, ремонта или замены компонентов. Клапан Шредера удобен для контроля давления в этих точках.

• Системах кондиционирования воздуха: Применяется для аналогичных целей в коммерческих, промышленных и бытовых системах кондиционирования, обеспечивая легкий доступ для сервисных работ.

• Тепловых насосах: Как часть контура хладагента для изоляции секций во время обслуживания.

Почему выбирают Danfoss?

Danfoss – это глобальный лидер в разработке и производстве высококачественных компонентов для холодильных систем. Продукция Danfoss известна своим:

• Безупречным качеством: Строгий контроль на всех этапах производства.

• Исключительной надежностью: Долговечность и бесперебойная работа даже в самых сложных условиях.

• Инновациями: Постоянное развитие новых решений для повышения эффективности и экологичности.

Шаровые клапаны Danfoss широко используются в различных отраслях благодаря своим непревзойденным характеристикам, соответствию международным стандартам и доверию профессионалов по всему миру.

Вывод

Шаровой вентиль с клапаном Шредера Danfoss GBC 6s (009L7060) – это универсальный, надежный и удобный запорный клапан, который является неотъемлемой частью современных холодильных и кондиционерных систем. Он не только обеспечивает полное и безопасное перекрытие потока хладагента, но и значительно упрощает процессы диагностики и обслуживания благодаря интегрированному клапану Шредера. Это отличный выбор для специалистов, ценящих качество, функциональность и долговечность от ведущего производителя.
