Поршневий компресор NEU 2140 GK Embraco Aspera: Детальний опис

Що це за компресор?

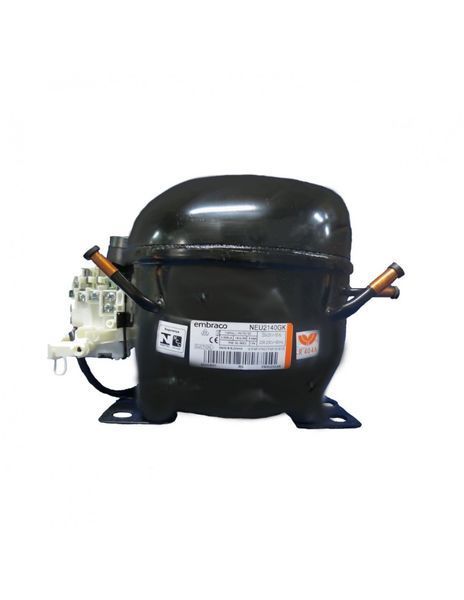

NEU 2140 GK Embraco Aspera — це герметичний поршневий компресор, розроблений для використання в низькотемпературних (LBP) і середньотемпературних (MBP) холодильних системах. Він належить до сучасної серії NEU від Embraco (яка тепер є частиною Nidec), що відома своєю підвищеною енергоефективністю, надійністю та низьким рівнем шуму. Компресори серії NEU, включаючи NEU 2140 GK, широко застосовуються як у побутовому, так і в комерційному холодильному обладнанні, забезпечуючи стабільну та ефективну роботу.

Серія NEU була розроблена як більш продуктивна та ефективна альтернатива серії NEK, пропонуючи кращі експлуатаційні характеристики та оптимізовану акустику.

Основні характеристики

• Бренд: Embraco Aspera (Embraco – частина корпорації Nidec).
• Модель: NEU 2140 GK.
• Тип компресора: Герметичний поршневий. Усі робочі частини компресора (двигун, поршневий механізм) знаходяться всередині герметично завареного корпусу, що повністю виключає витоки холодоагенту та масла, забезпечуючи тривалий термін служби. Поршневий механізм забезпечує циклічне стиснення газу.
• Температурний режим: Низькотемпературний (LBP - Low Back Pressure), з розширеними можливостями застосування для середньотемпературних (MBP - Medium Back Pressure) систем.
  • Для LBP застосувань: оптимізований для роботи з низькими температурами випаровування, зазвичай у діапазоні від -40°C до -10°C.
  • Для MBP застосувань: може працювати в діапазоні температур випаровування від -25°C до +10°C (хоча основне призначення LBP).
• Холодоагенти: R404A, R507A. Це основні холодоагенти, сумісні з даною моделлю компресора, що широко використовуються в низько- та середньотемпературних системах. Завжди слід використовувати тільки рекомендовані виробником холодоагенти.
• Напруга живлення: 220-240 В, 50 Гц, однофазний змінний струм. Це стандартне підключення для більшості побутових та багатьох комерційних холодильних приладів.
• Об'єм циліндра (робочий об'єм): 8.77 см³ (зустрічається також 8.78 см³). Цей параметр характеризує об'єм газу, який компресор може перекачати за один робочий цикл.
• Об'єм заправки масла: 350 см³ (0.35 л). Використовується синтетичне поліефірне масло (POE), тип POE 22 (або ISO22). Дуже важливо використовувати саме цей тип та об'єм масла для забезпечення належного змащення, охолодження та тривалого терміну служби компресора.
• Холодопродуктивність: Значення холодопродуктивності залежать від умов експлуатації (температури випаровування та конденсації).
  • Для LBP (низькотемпературний режим):
    • Номінальна холодопродуктивність (за стандартом ASHRAE LBP: температура випаровування -23.3°C, температура конденсації +54.4°C, температура навколишнього середовища 32.2°C): 486 Вт (за деякими джерелами 490 Вт).
    • При t°конд.+45°С:
      • t°кип.-30°С: 375 Вт
      • t°кип.-25°С: 485 Вт (це значення часто вказується як основна холодопродуктивність для LBP в європейських каталогах)
      • t°кип.-20°С: 614 Вт
    • При t°конд.+55°С:
      • t°кип.-25°С: 446 Вт
      • t°кип.-20°С: 569 Вт
  • Для MBP (середньотемпературний режим):
    • Холодопродуктивність при t°конд.+45°С; t°кип.-10°С (EN12900-MBP): 929 Вт (з R404A).
• Потужність двигуна: Приблизно 1/2 HP (кінських сил).
• Тип двигуна: CSIR (Capacitor Start Induction Run) — двигун з пусковим конденсатором, що забезпечує високий пусковий момент, необхідний для швидкого та надійного запуску компресора під навантаженням.
• Пусковий момент: HST (High Starting Torque) — високий пусковий момент, що є ключовим для запуску компресора в умовах низьких температур випаровування.
• Діаметри патрубків:
  • Всмоктувальний патрубок: 8.1 мм (5/16 дюйма).
  • Нагнітальний патрубок: 6.1 мм (1/4 дюйма).
  • Сервісний патрубок: 6.1 мм (1/4 дюйма).
• Розміри (ДхШхВ): Приблизно 242 x 178 x 206 мм. Зверніть увагу, що розміри можуть незначно відрізнятися в різних джерелах або залежно від конкретної модифікації/комплектації, тому завжди краще звірятися з офіційною технічною документацією (Datasheet).
• Вага: 10.6 кг (з заправленим маслом).
• Країна виробник: Залежить від партії, виробничі потужності Embraco розташовані в різних країнах, включаючи Словаччину та Бразилію.
• Гарантія: Зазвичай 12 місяців.
• Охолодження компресора: Рекомендується примусове повітряне охолодження (за допомогою вентилятора) для забезпечення оптимального теплового режиму та довговічності. Серія NEU має покращену систему охолодження.
• Пристрій розширення: Може використовуватися як з капілярною трубкою, так і з терморегулювальним вентилем, залежно від вимог та конструкції холодильної системи.

Принцип роботи поршневого компресора

Поршневий компресор функціонує за принципом зворотно-поступального руху поршня всередині циліндра. Під час руху поршня вниз (такт всмоктування) відкривається всмоктувальний клапан, і пара холодоагенту з низьким тиском надходить у циліндр. При русі поршня вгору (такт стиснення) всмоктувальний клапан закривається, і пара стискається до високого тиску. Потім відкривається нагнітальний клапан, і стиснута пара виходить з циліндра. Цей циклічний процес забезпечує ефективне перекачування холодоагенту холодильним контуром, створюючи необхідну різницю тисків для роботи системи.

Переваги компресора Embraco Aspera NEU 2140 GK

• Надійність та довговічність: Продукція Embraco Aspera відома своєю високою якістю виготовлення та тривалим терміном служби, що досягається завдяки використанню якісних матеріалів та суворому контролю виробничих процесів.
• Підвищена енергоефективність: Компресори серії NEU мають покращену конструкцію клапанів та оптимізовану геометрію циліндра, що забезпечує до 5-15% вищу холодопродуктивність та зниження енергоспоживання порівняно з попередніми серіями (наприклад, NEK) при аналогічному робочому об'ємі.
• Низький рівень шуму та вібрації: Новий дизайн корпусу та глушника на всмоктуванні дозволяє значно знизити рівень шуму та покращити акустичні характеристики компресора, що важливо для побутового та комерційного обладнання.
• Широкий діапазон застосувань: Завдяки своїм характеристикам, ідеально підходить як для низькотемпературних, так і для деяких середньотемпературних застосувань.
• Високий пусковий момент: Здатність надійно запускатися під високим навантаженням, що забезпечує стабільну роботу навіть у складних умовах.
• Оптимізована теплопередача: Нова головка циліндра розроблена для зменшення теплових втрат, що сприяє підвищенню загальної енергоефективності.

Застосування

Компресор Embraco Aspera NEU 2140 GK є універсальним рішенням для широкого спектру холодильних пристроїв:

• Побутові морозильні камери та холодильники: Забезпечує ефективне заморожування та довготривале зберігання продуктів.
• Комерційне холодильне обладнання:
  • Морозильні ларі та скрині: Широко використовується в магазинах, супермаркетах, закладах громадського харчування для зберігання заморожених товарів.
  • Морозильні вітрини та прилавки: Для ефективної демонстрації та зберігання заморожених продуктів у торгових точках.
  • Невеликі холодильні та морозильні камери: Застосовується в кафе, ресторанах, міні-маркетах та інших закладах.
  • Льодогенератори.
  • Холодильні столи та бонети.
  • Кулери для напоїв (LBP/MBP).
  • Автомати з продажу морозива та напоїв.
• Медичні морозильники: Для надійного зберігання медикаментів, вакцин та біологічних зразків, які вимагають строго контрольованих низьких температур.

Важливі аспекти експлуатації

• Вибір масла: Завжди використовуйте рекомендований виробником тип масла (POE 22 / ISO22) та дотримуйтесь вказаного об'єму заправки (350 см³). Неправильний тип або кількість масла може призвести до серйозних пошкоджень компресора.
• Охолодження: Для забезпечення оптимальної продуктивності та тривалого терміну служби компресора необхідно забезпечити належне примусове повітряне охолодження його корпусу за допомогою вентилятора.
• Підбір: Важливо правильно підібрати компресор за холодопродуктивністю відповідно до вимог конкретної холодильної системи, враховуючи робочі температури випаровування та конденсації, тип холодоагенту, а також інші параметри системи.
• Монтаж та обслуговування: Усі роботи з монтажу, підключення та обслуговування компресора повинні виконуватися виключно кваліфікованими спеціалістами з дотриманням інструкцій виробника та правил безпеки.

Висновок

Embraco Aspera NEU 2140 GK — це сучасний, високоефективний та надійний поршневий компресор, що ідеально підходить для широкого спектру низькотемпературних (і деяких середньотемпературних) застосувань. Його оптимізована конструкція забезпечує високу холодопродуктивність при зниженому енергоспоживанні та низькому рівні шуму, що робить його відмінним вибором для сучасного холодильного обладнання.

Поршневой компрессор NEU 2140 GK Embraco Aspera: Подробное описание

Что это за компрессор?

NEU 2140 GK Embraco Aspera — это герметичный поршневой компрессор, разработанный для использования в низкотемпературных (LBP) и среднетемпературных (MBP) холодильных системах. Эта модель является частью современной серии NEU от Embraco (которая теперь входит в состав Nidec), зарекомендовавшей себя как надежное, эффективное и долговечное решение с улучшенными характеристиками. Компрессоры Embraco Aspera широко применяются как в бытовом, так и в коммерческом холодильном оборудовании, обеспечивая стабильную и эффективную работу.

Серия NEU была разработана как более производительная и эффективная альтернатива серии NEK, предлагая улучшенные эксплуатационные характеристики и оптимизированную акустику.

Основные характеристики

• Бренд: Embraco Aspera (Embraco – часть корпорации Nidec).
• Модель: NEU 2140 GK.
• Тип компрессора: Герметичный поршневой. Все рабочие части компрессора (двигатель, поршневой механизм) находятся внутри герметично заваренного корпуса, что полностью исключает утечки хладагента и масла, обеспечивая длительный срок службы. Поршневой механизм обеспечивает циклическое сжатие газа.
• Температурный режим: Низкотемпературный (LBP - Low Back Pressure), с расширенными возможностями применения для среднетемпературных (MBP - Medium Back Pressure) систем.
  • Для LBP применений: оптимизирован для работы с низкими температурами испарения, обычно в диапазоне от -40°C до -10°C.
  • Для MBP применений: может работать в диапазоне температур испарения от -25°C до +10°C (хотя основное назначение LBP).
• Хладагенты: R404A, R507A. Это основные хладагенты, совместимые с данной моделью компрессора, широко используемые в низко- и среднетемпературных системах. Важно всегда использовать только рекомендованные производителем хладагенты.
• Напряжение питания: 220-240 В, 50 Гц, однофазный переменный ток. Это стандартное подключение для большинства бытовых и многих коммерческих холодильных приборов.
• Объем цилиндра (рабочий объем): 8.77 см³ (встречается также 8.78 см³). Этот параметр характеризует объем газа, который компрессор может перекачать за один рабочий цикл.
• Объем заправки масла: 350 см³ (0.35 л). Используется синтетическое полиэфирное масло (POE), тип POE 22 (или ISO22). Крайне важно использовать именно этот тип и объем масла для обеспечения надлежащей смазки, охлаждения и длительного срока службы компрессора.
• Холодопроизводительность: Значения холодопроизводительности зависят от условий эксплуатации (температуры испарения и конденсации).
  • Для LBP (низкотемпературный режим):
    • Номинальная холодопроизводительность (по стандарту ASHRAE LBP: температура испарения -23.3°C, температура конденсации +54.4°C, температура окружающей среды 32.2°C): 486 Вт (по некоторым источникам 490 Вт).
    • При t°конд.+45°С:
      • t°кип.-30°С: 375 Вт
      • t°кип.-25°С: 485 Вт (это значение часто указывается как основная холодопроизводительность для LBP в европейских каталогах)
      • t°кип.-20°С: 614 Вт
    • При t°конд.+55°С:
      • t°кип.-25°С: 446 Вт
      • t°кип.-20°С: 569 Вт
  • Для MBP (среднетемпературный режим):
    • Холодопроизводительность при t°конд.+45°С; t°кип.-10°С (EN12900-MBP): 929 Вт (с R404A).
• Мощность двигателя: Приблизительно 1/2 HP (лошадиных сил).
• Тип двигателя: CSIR (Capacitor Start Induction Run) — двигатель с пусковым конденсатором, что обеспечивает высокий пусковой момент, необходимый для быстрого и надежного запуска компрессора под нагрузкой.
• Пусковой момент: HST (High Starting Torque) — высокий пусковой момент, что является ключевым для запуска компрессора в условиях низких температур испарения.
• Диаметры патрубков:
  • Всасывающий патрубок: 8.1 мм (5/16 дюйма).
  • Нагнетательный патрубок: 6.1 мм (1/4 дюйма).
  • Сервисный патрубок: 6.1 мм (1/4 дюйма).
• Размеры (ДхШхВ): Приблизительно 242 x 178 x 206 мм. Обратите внимание, что размеры могут незначительно отличаться в разных источниках или в зависимости от конкретной модификации/комплектации, поэтому всегда лучше сверяться с официальной технической документацией (Datasheet).
• Вес: 10.6 кг (с заправленным маслом).
• Страна производитель: Зависит от партии, производственные мощности Embraco расположены в разных странах, включая Словакию и Бразилию.
• Гарантия: Обычно 12 месяцев.
• Охлаждение компрессора: Рекомендуется принудительное воздушное охлаждение (с помощью вентилятора) для обеспечения оптимального теплового режима и долговечности. Серия NEU имеет улучшенную систему охлаждения.
• Устройство расширения: Может использоваться как с капиллярной трубкой, так и с терморегулирующим вентилем, в зависимости от требований и конструкции холодильной системы.

Принцип работы поршневого компрессора

Поршневой компрессор функционирует по принципу возвратно-поступательного движения поршня внутри цилиндра. Во время движения поршня вниз (такт всасывания) открывается всасывающий клапан, и пар хладагента с низким давлением поступает в цилиндр. При движении поршня вверх (такт сжатия) всасывающий клапан закрывается, и пар сжимается до высокого давления. Затем открывается нагнетательный клапан, и сжатый пар выходит из цилиндра. Этот циклический процесс обеспечивает эффективную перекачку хладагента по холодильному контуру, создавая необходимую разницу давлений для работы системы.

Преимущества компрессора Embraco Aspera NEU 2140 GK

• Надежность и долговечность: Продукция Embraco Aspera известна своим высоким качеством изготовления и длительным сроком службы, что достигается благодаря использованию качественных материалов и строгому контролю производственных процессов.
• Повышенная энергоэффективность: Компрессоры серии NEU имеют улучшенную конструкцию клапанов и оптимизированную геометрию цилиндра, что обеспечивает до 5-15% более высокую холодопроизводительность и снижение энергопотребления по сравнению с предыдущими сериями (например, NEK) при аналогичном рабочем объеме.
• Низкий уровень шума и вибрации: Новый дизайн корпуса и глушителя на всасывании позволяет значительно снизить уровень шума и улучшить акустические характеристики компрессора, что важно для бытового и коммерческого оборудования.
• Широкий диапазон применений: Благодаря своим характеристикам, идеально подходит как для низкотемпературных, так и для некоторых среднетемпературных применений.
• Высокий пусковой момент: Способность надежно запускаться под высокой нагрузкой, что обеспечивает стабильную работу даже в сложных условиях.
• Оптимизированная теплопередача: Новая головка цилиндра разработана для уменьшения тепловых потерь, что способствует повышению общей энергоэффективности.

Применение

Компрессор Embraco Aspera NEU 2140 GK является универсальным решением для широкого спектра холодильных устройств:

• Бытовые морозильные камеры и холодильники: Обеспечивает эффективную заморозку и долговременное хранение продуктов.
• Коммерческое холодильное оборудование:
  • Морозильные лари и сундуки: Широко используется в магазинах, супермаркетах, заведениях общественного питания для хранения замороженных товаров.
  • Морозильные витрины и прилавки: Для эффективной демонстрации и хранения замороженных продуктов в торговых точках.
  • Небольшие холодильные и морозильные камеры: Применяется в кафе, ресторанах, мини-маркетах и других заведениях.
  • Льдогенераторы.
  • Холодильные столы и бонеты.
  • Кулеры для напитков (LBP/MBP).
  • Автоматы по продаже мороженого и напитков.
• Медицинские морозильники: Для надежного хранения медикаментов, вакцин и биологических образцов, которые требуют строго контролируемых низких температур.

Важные аспекты эксплуатации

• Выбор масла: Всегда используйте рекомендованный производителем тип масла (POE 22 / ISO22) и соблюдайте указанный объем заправки (350 см³). Неправильный тип или количество масла может привести к серьезным повреждениям компрессора.
• Охлаждение: Для обеспечения оптимальной производительности и длительного срока службы компрессора необходимо обеспечить надлежащее принудительное воздушное охлаждение его корпуса с помощью вентилятора.
• Подбор: Важно правильно подобрать компрессор по холодопроизводительности в соответствии с требованиями конкретной холодильной системы, учитывая рабочие температуры испарения и конденсации, тип хладагента, а также другие параметры системы.
• Монтаж и обслуживание: Все работы по монтажу, подключению и обслуживанию компрессора должны выполняться исключительно квалифицированными специалистами с соблюдением инструкций производителя и правил безопасности.
