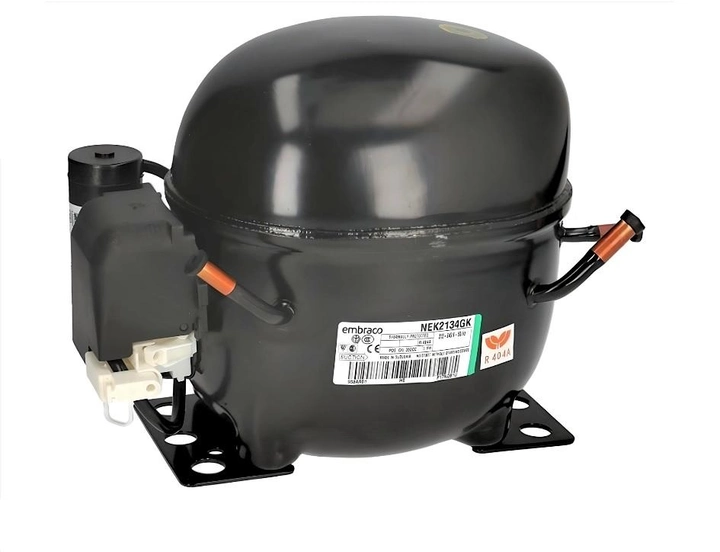

Поршневой компрессор NEK 2134 GK Embraco Aspera: Подробное описание

Что это за компрессор?

NEK 2134 GK Embraco Aspera — это герметичный поршневой компрессор, разработанный для использования в низкотемпературных холодильных системах (LBP). Эта модель является частью популярной серии NEK от Embraco (теперь входящей в состав Nidec), зарекомендовавшей себя как надежное, эффективное и долговечное решение. Компрессоры Embraco Aspera широко применяются как в бытовом, так и в коммерческом холодильном оборудовании, обеспечивая стабильную работу в различных климатических условиях.

Основные характеристики

• Бренд: Embraco Aspera (Embraco — часть корпорации Nidec).
• Модель: NEK 2134 GK.
• Тип компрессора: Герметичный поршневой. Все рабочие части компрессора (двигатель, поршневой механизм) находятся внутри герметично заваренного корпуса, что полностью исключает утечки хладагента и масла. Поршневой механизм обеспечивает циклическое сжатие газа.
• Температурный режим: Низкотемпературный (LBP - Low Back Pressure). Компрессор оптимизирован для работы с низкими температурами испарения, обычно в диапазоне от -40°C до -10°C. Это делает его идеальным для морозильных камер, морозильных ларей, холодильных витрин и другого оборудования, требующего глубокой заморозки.
• Хладагенты: R404A, R507A. Это основные хладагенты, совместимые с данной моделью компрессора, широко используемые в низкотемпературных системах. Важно всегда использовать только рекомендованные производителем хладагенты.
• Напряжение питания: 220-240 В, 50 Гц, однофазный переменный ток. Это стандартное подключение для большинства бытовых и многих коммерческих холодильных приборов.
• Объем цилиндра (рабочий объем): 8.77 см³ (встречается также 8.78 см³). Этот параметр характеризует объем газа, который компрессор может перекачать за один рабочий цикл.
• Объем заправки масла: 350 см³ (0.35 л). Используется синтетическое полиэфирное масло (POE), тип POE 22 (или ISO22). Крайне важно использовать именно этот тип и объем масла для обеспечения надлежащей смазки, охлаждения и длительного срока службы компрессора.
• Холодопроизводительность: Значения холодопроизводительности зависят от условий эксплуатации (температуры испарения и конденсации).
  • Номинальная холодопроизводительность (по стандарту ASHRAE: температура испарения -23.3°C, температура конденсации +54.4°C): 464 Вт (по некоторым источникам 467 Вт или 484 Вт).
  • При температуре испарения -25°C и температуре конденсации +45°C: 463 Вт (согласно EN12900).
  • При температуре испарения -25°C: 472 Вт.
  • При температуре конденсации +55°C:
    • t°кип.-30°С: 228 Вт
    • t°кип.-25°С: 298 Вт
    • t°кип.-20°С: 380 Вт
    • t°кип.-15°С: 474 Вт
    • t°кип.-10°С: 580 Вт
• Мощность двигателя: Приблизительно 1/2 HP (лошадиных сил).
• Тип двигателя: CSIR (Capacitor Start Induction Run) — двигатель с пусковым конденсатором, что обеспечивает высокий пусковой момент, необходимый для быстрого и надежного запуска компрессора под нагрузкой.
• Пусковой момент: HST (High Starting Torque) — высокий пусковой момент, что является ключевым для запуска компрессора в условиях низких температур испарения.
• Диаметры патрубков:
  • Всасывающий патрубок: 8.1 мм (5/16 дюйма).
  • Нагнетательный патрубок: 6.1 мм (1/4 дюйма).
  • Сервисный патрубок: 6.1 мм (1/4 дюйма).
• Размеры (ДхШхВ): Приблизительно 242 x 178 x 200 мм. Обратите внимание, что размеры могут незначительно отличаться в разных источниках или в зависимости от конкретной модификации/комплектации, поэтому всегда лучше сверяться с официальной технической документацией (Datasheet).
• Вес: 11.0 - 12.0 кг (зависит от комплектации).
• Страна производитель: Зависит от партии, производственные мощности Embraco расположены в разных странах, включая Словакию и Бразилию.
• Гарантия: Обычно 12 месяцев.
• Охлаждение компрессора: Рекомендуется принудительное воздушное охлаждение (с помощью вентилятора) для обеспечения оптимального теплового режима и долговечности.
• Устройство расширения: Может использоваться как с капиллярной трубкой, так и с терморегулирующим вентилем, в зависимости от требований и конструкции холодильной системы.

Принцип работы поршневого компрессора

Поршневой компрессор функционирует по принципу возвратно-поступательного движения поршня внутри цилиндра. Во время движения поршня вниз (такт всасывания) открывается всасывающий клапан, и пар хладагента с низким давлением поступает в цилиндр. При движении поршня вверх (такт сжатия) всасывающий клапан закрывается, и пар сжимается до высокого давления. Затем открывается нагнетательный клапан, и сжатый пар выходит из цилиндра. Этот циклический процесс обеспечивает эффективную перекачку хладагента по холодильному контуру, создавая необходимую разницу давлений для работы системы.

Преимущества компрессора Embraco Aspera NEK 2134 GK

• Надежность и долговечность: Продукция Embraco Aspera известна своим высоким качеством изготовления и длительным сроком службы, что достигается благодаря использованию качественных материалов и строгому контролю производственных процессов.
• Энергоэффективность: Оптимизированная конструкция обеспечивает эффективное использование электроэнергии, что является важным фактором для снижения эксплуатационных расходов и уменьшения воздействия на окружающую среду.
• Низкий уровень шума: Компрессор работает относительно тихо, что делает его пригодным для использования в приборах, где важен низкий уровень шума (например, в бытовой технике или коммерческом оборудовании в торговых залах).
• Широкий диапазон применений: Идеально подходит для широкого спектра низкотемпературного оборудования.
• Высокий пусковой момент: Способность надежно запускаться под высокой нагрузкой, что обеспечивает стабильную работу даже в сложных условиях, характерных для низкотемпературных систем.
• Универсальность: Благодаря своим характеристикам, может заменять аналогичные компрессоры других производителей (например, может быть заменой для более старых моделей, таких как NE2134GK).

Применение

Компрессор Embraco Aspera NEK 2134 GK является универсальным решением для многих низкотемпературных холодильных устройств:

• Бытовые морозильные камеры и холодильники: Обеспечивает эффективную заморозку и долговременное хранение продуктов.
• Коммерческое холодильное оборудование:
  • Морозильные лари и сундуки: Широко используется в магазинах, супермаркетах, заведениях общественного питания для хранения замороженных товаров.
  • Морозильные витрины и прилавки: Для эффективной демонстрации и хранения замороженных продуктов в торговых точках.
  • Небольшие холодильные и морозильные камеры: Применяется в кафе, ресторанах, мини-маркетах и других заведениях.
  • Льдогенераторы.
  • Холодильные столы и бонеты.
• Медицинские морозильники: Для надежного хранения медикаментов, вакцин и биологических образцов, которые требуют строго контролируемых низких температур.

Важные аспекты эксплуатации

• Выбор масла: Всегда используйте рекомендованный производителем тип масла (POE 22 / ISO22) и соблюдайте указанный объем заправки (350 см³). Неправильный тип или количество масла может привести к серьезным повреждениям компрессора.
• Охлаждение: Для обеспечения оптимальной производительности и длительного срока службы компрессора необходимо обеспечить надлежащее охлаждение его корпуса, обычно с помощью принудительной вентиляции.
• Подбор: Важно правильно подобрать компрессор по холодопроизводительности в соответствии с требованиями конкретной холодильной системы, учитывая рабочие температуры испарения и конденсации, а также другие параметры системы.
• Монтаж и обслуживание: Все работы по монтажу, подключению и обслуживанию компрессора должны выполняться исключительно квалифицированными специалистами с соблюдением инструкций производителя и правил безопасности.
