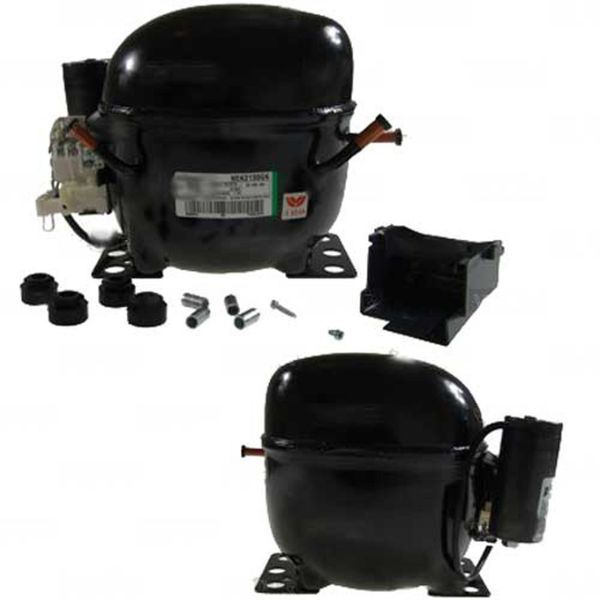

Поршневой компрессор NEK 2130 GK Embraco Aspera: Подробное описание

Что это за компрессор?

NEK 2130 GK Embraco Aspera — это герметичный поршневой компрессор, предназначенный для использования в низкотемпературных холодильных системах (LBP). Эта модель является частью популярной серии NEK от Embraco (теперь входящей в состав Nidec), которая зарекомендовала себя как надежная, эффективная и долговечная. Компрессоры Embraco Aspera широко применяются как в бытовом, так и в коммерческом холодильном оборудовании, обеспечивая стабильную работу в различных климатических условиях.

Основные характеристики

• Бренд: Embraco Aspera (Embraco — часть корпорации Nidec).
• Модель: NEK 2130 GK.
• Тип компрессора: Герметичный поршневой. Все рабочие части компрессора (двигатель, поршневой механизм) находятся внутри герметично заваренного корпуса, что полностью исключает утечки хладагента и масла. Поршневой механизм обеспечивает циклическое сжатие газа.
• Температурный режим: Низкотемпературный (LBP - Low Back Pressure). Компрессор оптимизирован для работы с низкими температурами испарения, обычно в диапазоне от -40°C до -10°C. Это делает его идеальным для морозильных камер, морозильных ларей и другого оборудования, требующего глубокой заморозки.
• Хладагенты: R404A, R507A, R452A. Это основные хладагенты, совместимые с данной моделью компрессора, широко используемые в низкотемпературных системах. Важно всегда использовать только рекомендованные производителем хладагенты.
• Напряжение питания: 220-240 В, 50 Гц, однофазный переменный ток. Это стандартное подключение для большинства бытовых и многих коммерческих холодильных приборов.
• Объем цилиндра (рабочий объем): 7.37 см³ (часто округляется до 7.4 см³). Этот параметр характеризует объем газа, который компрессор может перекачать за один рабочий цикл.
• Объем заправки масла: 350 см³ (0.35 л). Используется синтетическое полиэфирное масло (POE), тип ISO22 (или POE 22). Крайне важно использовать именно этот тип и объем масла для обеспечения надлежащей смазки, охлаждения и длительного срока службы компрессора.
• Холодопроизводительность: Значения холодопроизводительности зависят от условий эксплуатации (температуры испарения и конденсации).
  • Номинальная холодопроизводительность (по стандарту ASHRAE: температура испарения -23.3°C, температура конденсации +54.4°C): 399 Вт.
  • При EN12900 (температура испарения -35°C, температура конденсации +40°C): приблизительно 211 Вт.
  • При t°конд.+55°С:
    • t°кип.-30°С: 189 Вт
    • t°кип.-25°С: 251 Вт
    • t°кип.-20°С: 323 Вт
    • t°кип.-15°С: 404 Вт
    • t°кип.-10°С: 495 Вт
• Мощность двигателя: Приблизительно 1/3+ HP (лошадиных сил).
• Тип двигателя: CSIR (Capacitor Start Induction Run) — двигатель с пусковым конденсатором, что обеспечивает высокий пусковой момент, необходимый для быстрого и надежного запуска компрессора под нагрузкой.
• Пусковой момент: HST (High Starting Torque) — высокий пусковой момент, что является ключевым для запуска компрессора в условиях низких температур испарения.
• Диаметры патрубков:
  • Всасывающий патрубок: 8.1 мм.
  • Нагнетательный патрубок: 6.1 мм.
  • Сервисный патрубок: 6.1 мм.
• Размеры (ДхШхВ): Приблизительно 242 x 162 x 200 мм (могут незначительно отличаться в разных источниках или в зависимости от конкретной модификации/комплектации).
• Вес: 10.9 кг.
• Страна производитель: Зависит от партии, производственные мощности Embraco расположены в разных странах, включая Словакию и Бразилию.
• Гарантия: Обычно 12 месяцев.
• Охлаждение компрессора: Рекомендуется принудительное воздушное охлаждение (с помощью вентилятора, поток воздуха около 520 м³/ч) для обеспечения оптимального теплового режима и долговечности.
• Устройство расширения: Может использоваться как с капиллярной трубкой, так и с терморегулирующим вентилем, в зависимости от требований и конструкции холодильной системы.

Принцип работы поршневого компрессора

Поршневой компрессор функционирует по принципу возвратно-поступательного движения поршня внутри цилиндра. Во время движения поршня вниз (такт всасывания) открывается всасывающий клапан, и пар хладагента с низким давлением поступает в цилиндр. При движении поршня вверх (такт сжатия) всасывающий клапан закрывается, и пар сжимается до высокого давления. Затем открывается нагнетательный клапан, и сжатый пар выходит из цилиндра. Этот циклический процесс обеспечивает эффективную перекачку хладагента по холодильному контуру, создавая необходимую разницу давлений для работы системы.

Преимущества компрессора Embraco Aspera NEK 2130 GK

• Надежность и долговечность: Продукция Embraco Aspera известна своим высоким качеством изготовления и длительным сроком службы, что достигается благодаря использованию качественных материалов и строгому контролю производственных процессов.
• Энергоэффективность: Оптимизированная конструкция обеспечивает эффективное использование электроэнергии, что является важным фактором для снижения эксплуатационных расходов и уменьшения воздействия на окружающую среду.
• Низкий уровень шума: Компрессор работает относительно тихо (около 50 дБ), что делает его пригодным для использования в приборах, где важен низкий уровень шума (например, в бытовой технике или коммерческом оборудовании в торговых залах).
• Широкий диапазон применений: Идеально подходит для широкого спектра низкотемпературного оборудования.
• Высокий пусковой момент: Способность надежно запускаться под высокой нагрузкой, что обеспечивает стабильную работу даже в сложных условиях, характерных для низкотемпературных систем.
• Универсальность: Благодаря своим характеристикам, может заменять аналогичные компрессоры других производителей.

Применение

Компрессор Embraco Aspera NEK 2130 GK является универсальным решением для многих низкотемпературных холодильных устройств:

• Бытовые морозильные камеры и холодильники: Обеспечивает эффективную заморозку и долговременное хранение продуктов.
• Коммерческое холодильное оборудование:
  • Морозильные лари и сундуки: Широко используется в магазинах, супермаркетах, заведениях общественного питания для хранения замороженных товаров.
  • Морозильные витрины и прилавки: Для эффективной демонстрации и хранения замороженных продуктов в торговых точках.
  • Небольшие холодильные и морозильные камеры: Применяется в кафе, ресторанах, мини-маркетах и других заведениях.
  • Льдогенераторы.
• Медицинские морозильники: Для надежного хранения медикаментов, вакцин и биологических образцов, которые требуют строго контролируемых низких температур.

Важные аспекты эксплуатации

• Выбор масла: Всегда используйте рекомендованный производителем тип масла (POE 22 / ISO22) и соблюдайте указанный объем заправки (350 см³). Неправильный тип или количество масла может привести к серьезным повреждениям компрессора.
• Охлаждение: Для обеспечения оптимальной производительности и длительного срока службы компрессора необходимо обеспечить надлежащее охлаждение его корпуса, обычно с помощью принудительной вентиляции (поток воздуха около 520 м³/ч).
• Подбор: Важно правильно подобрать компрессор по холодопроизводительности в соответствии с требованиями конкретной холодильной системы, учитывая рабочие температуры испарения и конденсации, а также другие параметры.
• Монтаж и обслуживание: Все работы по монтажу, подключению и обслуживанию компрессора должны выполняться исключительно квалифицированными специалистами с соблюдением инструкций производителя и правил безопасности.
