Кабель для ЭРВ ETS Danfoss PVC (034G7074)

Danfoss PVC (034G7074) — это специализированный соединительный кабель с угловым разъемом M12, разработанный компанией Danfoss для подключения электронных расширительных вентилей серии ETS к электронным контроллерам или другой управляющей автоматике. Он обеспечивает надежную передачу управляющих сигналов, необходимых для точного позиционирования шагового двигателя вентиля.

Ключевые характеристики

• Код продукта: 034G7074

• Тип кабеля: Соединительный кабель (Cable)

• Материал изоляции кабеля: ПВХ (PVC)

• Длина кабеля: 8 метров (26.2 фута)

• Тип соединения:

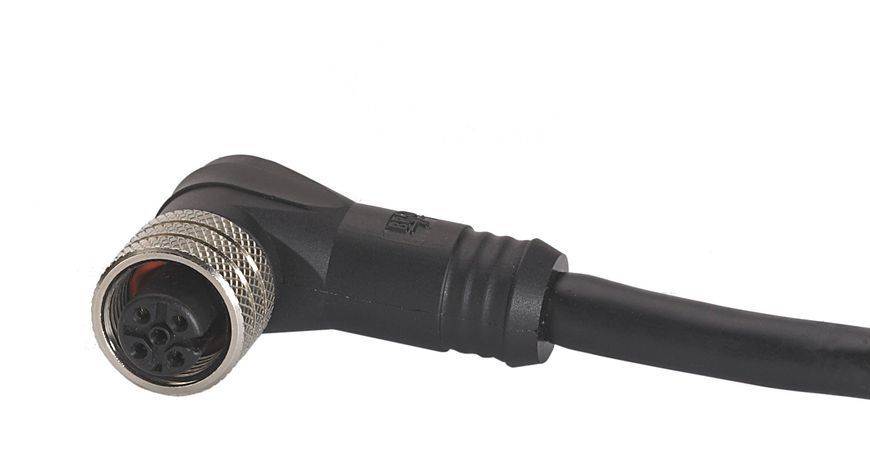

  • Со стороны вентиля: M12, 4-контактный, угловой (female angle connector). Этот разъем специально разработан для подключения к ЭРВ Danfoss ETS.

  • С другой стороны: Свободные концы для подключения к контроллеру (например, Danfoss EKE, MCX) или распределительной коробке.

• Конструкция кабеля: Витая пара (Twisted pair), что помогает минимизировать электромагнитные помехи и обеспечивает стабильную передачу сигнала.

• Класс защиты IP: IP67. Это означает, что кабель полностью защищен от пыли и кратковременного погружения в воду, что делает его пригодным для использования в сложных условиях холодильных установок, где возможно попадание влаги.

• Диапазон рабочих температур: от -40°C до +80°C (от -40°F до +176°F). Широкий температурный диапазон позволяет использовать кабель в различных климатических условиях и холодильных приложениях.

• Совместимость с продуктами: Этот кабель предназначен для использования с широким спектром электронных расширительных вентилей Danfoss, включая:

  • ETS 12.5, ETS 25, ETS 50, ETS 100, ETS 250, ETS 400 (а также ETS 12C, ETS 24C, ETS 25B, ETS 25C, ETS 50C, ETS 100C)

  • Некоторые модели KVS (KVS 15, KVS 2C, KVS 3C), которые также используют разъем M12.

• Сертификация/Одобрения: CE, EAC, LLC CDC TYSK, RoHS, UKCA.

Назначение и применение

Кабель Danfoss PVC (034G7074) является неотъемлемым компонентом для правильной работы систем с электронными расширительными вентилями Danfoss ETS. Он обеспечивает:

• Электрическое питание: Для шагового двигателя вентиля.

• Передачу сигналов управления: От контроллера к вентилю, что позволяет контроллеру точно позиционировать шток вентиля и регулировать поток хладагента.

Он широко применяется в:

• Коммерческих и промышленных холодильных установках.

• Системах кондиционирования воздуха (чиллерах, крышных установках).

• Тепловых насосах.

• Любых системах, где используются электронные расширительные вентили Danfoss ETS для точного контроля перегрева.

Преимущества

• Высокая надежность: Разработан специально для жестких условий эксплуатации в холодильной технике.

• Герметичность (IP67): Обеспечивает защиту от влаги и пыли, что критически важно для долговечности в холодильной среде.

• Точная передача сигнала: Конструкция витой пары минимизирует влияние электромагнитных помех.

• Широкий температурный диапазон: Позволяет использовать кабель в широком спектре применений.

• Простота подключения: Благодаря стандартному разъему M12, кабель легко подключается к вентилю.

Заключение

Кабель Danfoss PVC (034G7074) — это высококачественный и надежный соединительный элемент, который является ключевым для обеспечения эффективной и точной работы электронных расширительных вентилей Danfoss ETS. Его прочная конструкция, высокий класс защиты и устойчивость к экстремальным температурам гарантируют долговечность и стабильность системы.
