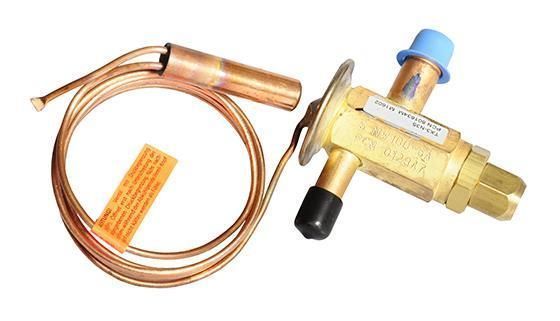

Герметичный терморегулирующий вентиль с внешним выравниванием Alco Controls TX3-N37
Alco Controls TX3-N37 — это высокоэффективный, компактный и герметичный терморегулирующий вентиль (ТРВ) с внешним выравниванием давления от Alco Controls, входящей в состав Emerson Climate Technologies. Этот вентиль является важным компонентом в холодильных системах, системах кондиционирования воздуха и тепловых насосах, обеспечивая точное и стабильное управление потоком хладагента.
Вентили серии TX3 известны своей надежностью и способностью эффективно работать в широком диапазоне температур испарения и тепловых нагрузок. Суффикс "N37" в названии указывает на конкретные характеристики модели, в частности на тип хладагента, холодопроизводительность и наличие внешнего выравнивания. Буква "N" в данном случае обозначает заряд термобаллона, оптимизированный для работы с хладагентом R407C.
Принцип работы и преимущества внешнего выравнивания
ТРВ функционирует как дросселирующее устройство, которое контролирует поступление жидкого хладагента в испаритель. Его основная цель – поддерживать постоянный перегрев паров хладагента на выходе из испарителя, что обеспечивает полное испарение и защищает компрессор от гидравлических ударов (попадания жидкого хладагента в жидком состоянии в компрессор).
Работа вентиля основана на балансе трех сил, действующих на его мембрану:
-
Давление термобаллона (Pbulb): Создается термобаллоном (расположенным на выходе из испарителя) и зависит от температуры всасывающей линии. Это давление стремится открыть клапан.
-
Давление испарения (Pevap): Давление в испарителе, которое оказывает сопротивление открытию клапана.
-
Давление пружины (Pspring):: Сила пружины, которая также стремится закрыть клапан (может регулироваться для точной настройки перегрева).
В ТРВ с внешним выравниванием, таких как TX3-N37, давление испарения (Pevap) измеряется не на входе вентиля, а непосредственно во всасывающей линии после испарителя через специальную выравнивающую линию. Это является ключевым преимуществом для систем с большими испарителями или теми, где существуют значительные потери давления по длине испарителя (например, из-за длинной или сложной конфигурации трубопроводов). Такое подключение обеспечивает более точное измерение реального давления испарения, что, в свою очередь, приводит к более стабильному и эффективному управлению перегревом и лучшей работе системы.
Равновесие сил: Pbulb=Pevap+Pspring
Ключевые характеристики Alco Controls TX3-N37
-
Тип вентиля: Терморегулирующий, герметичный, с внешним выравниванием давления (External Equalizer).
-
Хладагент: Заряд "N" для этой конкретной модели оптимизирован для работы с R407C.
-
Номинальная производительность: При стандартных условиях EN 12900 (Tc=32∘C, Te=−10∘C, Tsub=4K, Tsh=5K) номинальная холодопроизводительность для Alco TX3-N37 составляет приблизительно 14.8 кВт для R407C.
-
Конструкция:
-
Герметичный дизайн: Вентиль полностью запаян, что минимизирует любой риск утечки хладагента, обеспечивая экологическую безопасность и долговечность.
-
Компактные размеры: Серия TX3 разработана для легкой интеграции в системы с ограниченным пространством.
-
Паяные соединения (ODF): Обеспечивают надежную и герметичную установку. Типичные размеры соединений могут быть, например, 1/2" x 5/8" (вход x выход), с выравнивающей линией 1/4".
-
Высококачественные материалы: Силовой элемент (диафрагма) изготовлен из нержавеющей стали, что обеспечивает высокую устойчивость к коррозии и надежность.
-
Регулируемый перегрев: Настройка перегрева осуществляется с помощью внешнего регулировочного винта, что позволяет легко оптимизировать работу системы на месте.
-
MOP (Maximum Operating Pressure): Модель TX3-N37 часто поставляется с функцией MOP, например, MOP +14.5 °C для R407C. Это ограничивает максимальное давление испарения, защищая компрессор от перегрузки, особенно во время запуска системы или при высоких температурах окружающей среды.
-
Рабочий диапазон:
Применение
Alco Controls TX3-N37 является идеальным решением для широкого спектра коммерческих и промышленных применений, использующих хладагент R407C, где требуется надежный контроль перегрева и высокая холодопроизводительность:
-
Крупные коммерческие холодильные установки: крупные холодильные и морозильные камеры значительного объема, холодильные склады.
-
Системы кондиционирования воздуха: крупные коммерческие и промышленные кондиционеры, системы чиллеров.
-
Мощные тепловые насосы: благодаря своей производительности и надежности, а также функции MOP.
-
Промышленные осушители воздуха.
-
Средние и крупные чиллеры.
Преимущества использования TX3-N37
-
Оптимизировано для R407C: Обеспечивает высокую эффективность и надежность при работе именно с этим хладагентом.
-
Встроенная функция MOP: Защищает компрессор от избыточных пусковых нагрузок и перегрузок при высоких температурах испарения, что повышает его долговечность.
-
Высокая точность регулирования: Благодаря внешнему выравниванию обеспечивается оптимальное управление перегревом, что повышает эффективность испарителя и стабильность работы системы.
-
Надежность и долговечность: Герметичная конструкция минимизирует утечки, а высококачественные материалы обеспечивают длительный срок эксплуатации.
-
Компактность: Позволяет легко интегрировать вентиль даже в условиях ограниченного пространства.
-
Гибкость настройки: Внешняя регулировка перегрева обеспечивает легкую адаптацию к изменяющимся условиям работы системы.
