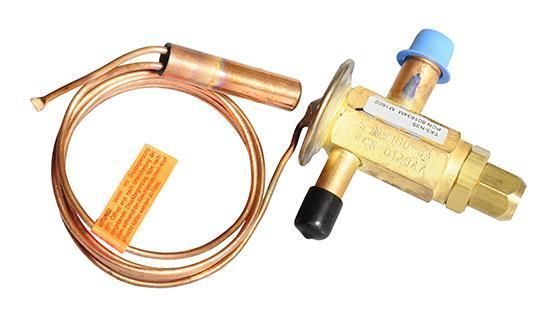

Герметичный терморегулирующий вентиль с внешним выравниванием Alco Controls TX3-N32
Alco Controls TX3-N32 – это высококачественный, компактный и герметичный терморегулирующий вентиль (ТРВ) с внешним выравниванием давления от Alco Controls, входящей в состав Emerson Climate Technologies. Этот вентиль является ключевым компонентом в холодильных системах, системах кондиционирования воздуха и тепловых насосах, обеспечивая точное и стабильное управление потоком хладагента.
Вентили серии TX3 известны своей надежностью и эффективностью в широком диапазоне температур испарения и тепловых нагрузок. Суффикс "N32" в названии указывает на конкретные характеристики модели, в частности на тип хладагента, холодопроизводительность и наличие внешнего выравнивания. Буква "N" в данном случае обозначает заряд термобаллона, оптимизированный для работы с хладагентом R134a.
Принцип работы и преимущества внешнего выравнивания
ТРВ функционирует как дросселирующее устройство, которое контролирует поступление жидкого хладагента в испаритель. Его основная цель – поддерживать постоянный перегрев паров хладагента на выходе из испарителя, что обеспечивает полное испарение и защищает компрессор от гидравлических ударов (попадания жидкого хладагента в жидком состоянии в компрессор).
Работа вентиля основана на балансе трех сил, действующих на его мембрану:
-
Давление термобаллона (Pbulb): Создается термобаллоном (расположенным на выходе из испарителя) и зависит от температуры всасывающей линии. Это давление стремится открыть клапан.
-
Давление испарения (Pevap): Давление в испарителе, которое оказывает сопротивление открытию клапана.
-
Давление пружины (Pspring): Сила пружины, которая также стремится закрыть клапан (может регулироваться для точной настройки перегрева).
В ТРВ с внешним выравниванием, таких как TX3-N32, давление испарения (Pevap) измеряется не на входе вентиля, а непосредственно во всасывающей линии после испарителя через специальную выравнивающую линию. Это является ключевым преимуществом для систем с большими испарителями или теми, где существуют значительные потери давления по длине испарителя (например, из-за длинной или сложной конфигурации трубопроводов). Такое подключение обеспечивает более точное измерение реального давления испарения, что, в свою очередь, приводит к более стабильному и эффективному управлению перегревом и лучшей работе системы.
Равновесие сил: Pbulb=Pevap+Pspring
Ключевые характеристики Alco Controls TX3-N32
-
Тип вентиля: Терморегулирующий, герметичный, с внешним выравниванием давления (External Equalizer).
-
Хладагент: Заряд "N" оптимизирован исключительно для работы с R134a.
-
Номинальная производительность: При стандартных условиях EN 12900 (Tc=32∘C, Te=−10∘C, Tsub=4K, Tsh=5K) номинальная холодопроизводительность для Alco TX3-N32 составляет приблизительно 21 кВт для R134a.
-
Конструкция:
-
Герметичный дизайн: Вентиль полностью запаян, что минимизирует любой риск утечки хладагента, обеспечивая экологическую безопасность и долговечность.
-
Компактные размеры: Серия TX3 разработана для легкой интеграции в системы с ограниченным пространством.
-
Паяные соединения (ODF): Обеспечивают надежную и герметичную установку. Типичные размеры соединений могут быть, например, 1/2" x 5/8" или 5/8" x 7/8".
-
Высококачественные материалы: Силовой элемент (диафрагма) изготовлен из нержавеющей стали, что обеспечивает высокую устойчивость к коррозии и надежность.
-
Регулируемый перегрев: Настройка перегрева осуществляется с помощью внешнего регулировочного винта, что позволяет легко оптимизировать работу системы на месте.
-
Без MOP (Maximum Operating Pressure): Как правило, модели TX3 без специального обозначения MOP не имеют функции ограничения максимального рабочего давления испарения. Это означает, что давление в испарителе может возрасти выше определенного уровня при чрезмерной тепловой нагрузке, что потенциально может повлиять на компрессор.
-
Рабочий диапазон:
Применение
Alco Controls TX3-N32 является идеальным решением для широкого спектра коммерческих и промышленных применений, использующих хладагент R134a, где требуется надежный контроль перегрева и высокая холодопроизводительность:
-
Крупные коммерческие холодильные установки: большие холодильные и морозильные камеры.
-
Системы кондиционирования воздуха: промышленные системы кондиционирования, чиллеры.
-
Тепловые насосы.
-
Промышленные осушители воздуха.
-
Холодильные системы для технологических процессов.
Преимущества использования TX3-N32
-
Оптимизировано для R134a: Обеспечивает высокую эффективность и надежность при работе именно с этим хладагентом.
-
Высокая точность регулирования: Благодаря внешнему выравниванию обеспечивается оптимальное управление перегревом, что повышает эффективность испарителя и стабильность работы системы.
-
Надежность и долговечность: Герметичная конструкция минимизирует утечки, а высококачественные материалы обеспечивают длительный срок эксплуатации.
-
Компактность: Позволяет легко интегрировать вентиль даже в условиях ограниченного пространства.
-
Гибкость настройки: Внешняя регулировка перегрева обеспечивает легкую адаптацию к изменяющимся условиям работы системы.
