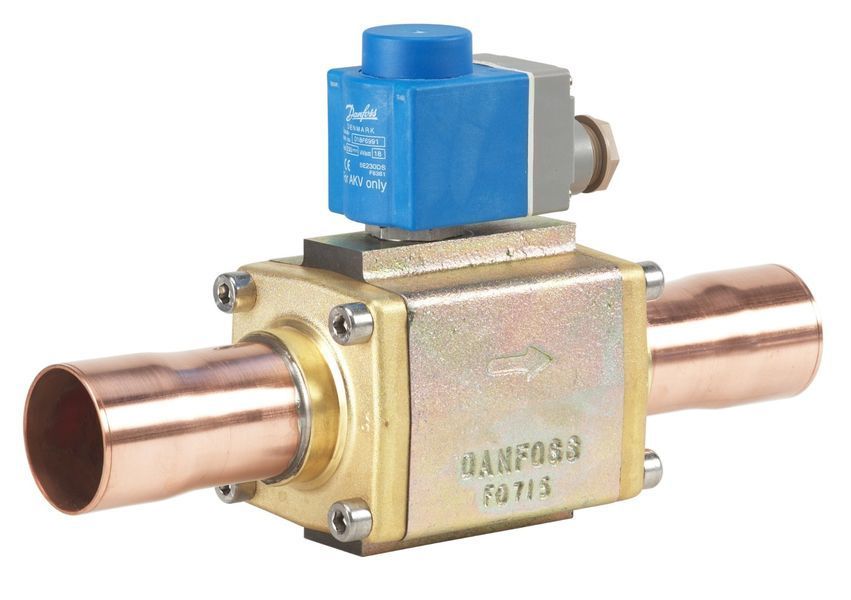

Электронный расширительный вентиль (ЭРВ) под пайку Danfoss AKV 20-3 (042H2025)
Danfoss AKV 20-3 (042H2025) – это высокоэффективный и высокоточный электронный расширительный вентиль (ЭРВ), разработанный для оптимального регулирования подачи хладагента в испарители крупных промышленных холодильных систем и систем кондиционирования воздуха. Этот вентиль относится к современной линейке AKV 20 от Danfoss, которая обеспечивает значительную производительность и надежность для самых мощных применений. Он спроектирован для подключения под пайку (ODF solder) с размерами 42 x 42 мм.
Принцип работы
ЭРВ Danfoss AKV 20-3 функционирует по принципу широтно-импульсной модуляции (ШИМ). Управляющий контроллер (например, из серии Danfoss ADAP-KOOL®) посылает электрические импульсы на катушку вентиля. В течение установленного периода (обычно 6 секунд) вентиль открывается и закрывается, регулируя подачу хладагента. Продолжительность открытого состояния по отношению к полному периоду определяет фактическую пропускную способность вентиля. Это позволяет точно регулировать количество хладагента, поступающего в испаритель, оптимизируя перегрев и обеспечивая максимальную эффективность работы системы. Клапан также может работать как соленоидный (запорный) вентиль, полностью перекрывая поток, когда охлаждение не требуется.
Ключевые характеристики
-
Тип: Электронный расширительный вентиль (ЭРВ)
-
Бренд: Danfoss
-
Модель: AKV 20-3
-
Код продукта: 042H2025
-
Соединение: Под пайку (ODF solder) 42 x 42 мм (вход x выход)
-
Конструкция: Прямоточная (straightway)
-
Номинальная производительность (базовые условия для расчета: tc=32°C, tl=28°C, te=5°C):
-
Значение Kv: 2.5 м³/ч
-
Диапазон регулирования производительности: 10 - 100% от номинальной производительности
-
Максимальное рабочее давление (MWP): 28 бар (400 psig)
-
Максимальный перепад давления при открытии (MOPD): 18 бар (260 psi)
-
Минимальный перепад давления для открытия (MinODP): 0 бар (0 psi)
-
Диапазон температур среды (хладагента): от -40°C до +60°C
-
Диапазон температуры окружающей среды: от -40°C до +50°C
-
Совместимые хладагенты: Широкий спектр ГФУ и ГХФУ хладагентов, включая R134a, R22, R23, R404A, R407A, R407C, R407F, R407H, R410A, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R463A, R507, R513A, R513B, R515A, R515B. Также совместим с R744 (CO2) и R717 (Аммиак) для некоторых применений (зависит от конкретных условий и сертификации).
-
Управление: Импульсно-широтною модуляцией (PWM) от соответствующих контроллеров Danfoss ADAP-KOOL®.
-
Особенности:
-
Высокая производительность: Подходит для самых требовательных систем.
-
Не требует настройки: Вентиль автоматически адаптируется к условиям работы с помощью контроллера.
-
Широкий диапазон регулирования: Обеспечивает точный контроль потока хладагента.
-
Сменный поршневой блок (orifice assembly): Позволяет легко обслуживать и адаптировать вентиль под различные потребности.
-
Функции расширительного и соленоидного вентиля в одном корпусе: Упрощает монтаж и уменьшает количество необходимых компонентов.
-
Высокая степень защиты: IP67 (для вентиля без катушки, катушка поставляется отдельно).
-
Надежная и прочная конструкция: Обеспечивает длительный срок службы в суровых условиях эксплуатации.
Применение
Danfoss AKV 20-3 (042H2025) идеально подходит для:
-
Крупных промышленных холодильных установок.
-
Систем центрального кондиционирования воздуха.
-
Высокопроизводительных тепловых насосов.
-
Водяных чиллеров очень большой мощности.
-
Применений, где требуется точное и динамическое регулирование перегрева испарителя для достижения максимальной энергоэффективности.
Заключение
Danfoss AKV 20-3 (042H2025) – это передовой, надежный и чрезвычайно производительный электронный расширительный вентиль, который благодаря своей способности точно контролировать поток хладагента и широкой совместимости с различными хладагентами, является оптимальным выбором для современных крупномасштабных профессиональных холодильных систем.
