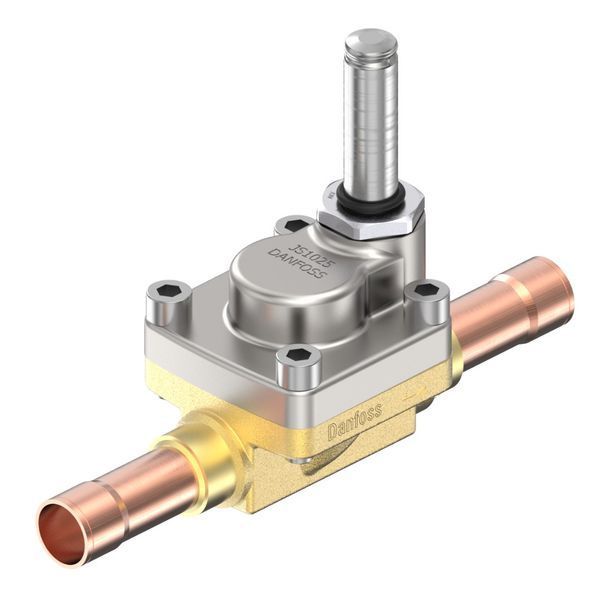

Электронный расширительный вентиль (ЭРВ) под пайку Danfoss AKV 15-4 (068F5016)

Danfoss AKV 15-4 (068F5016) – это мощный и высокоточный электронный расширительный вентиль (ЭРВ), предназначенный для оптимального регулирования подачи хладагента в испарители крупных промышленных холодильных систем и систем кондиционирования воздуха. Он является частью модульной линейки Danfoss AKV, обеспечивая надежную и энергоэффективную работу в широком спектре применений. Этот вентиль спроектирован для подключения под пайку (ODF solder) с размерами 28 x 28 мм.

Принцип работы

ЭРВ Danfoss AKV 15-4 работает по принципу широтно-импульсной модуляции (ШИМ). Управляющий контроллер (например, из серии Danfoss ADAP-KOOL®) посылает электрические импульсы на катушку вентиля. В течение установленного периода (обычно 6 секунд) вентиль открывается и закрывается для подачи хладагента. Продолжительность открытого состояния по отношению к периоду определяет фактическую пропускную способность вентиля. Это позволяет точно регулировать количество хладагента, поступающего в испаритель, оптимизируя перегрев и, как следствие, эффективность работы системы. Клапан также может функционировать как соленоидный (запорный) вентиль, полностью перекрывая поток, когда охлаждение не требуется.

Ключевые характеристики

• Тип: Электронный расширительный вентиль (ЭРВ)

• Бренд: Danfoss

• Модель: AKV 15-4

• Код продукта: 068F5016

• Соединение: Под пайку (ODF solder) 28 x 28 мм (вход x выход)

• Конструкция: Прямоточная (straightway)

• Номинальная производительность (базовые условия: tc​=32°C, tl​=28°C, te​=5°C):

  • R22: 100 кВт

  • R134a: 84 кВт

  • R404A/R507: 77.8 кВт

  • R407C: 99.8 кВт

  • R410A: 117.2 кВт (при te​=0°C)

• Значение Kv: 1.00 м³/ч

• Диапазон регулирования производительности: 10 - 100% от номинальной производительности

• Максимальное рабочее давление (MWP): 46 бар (667 psig) (для AKV 15-4, некоторые источники указывают 28 бар, но последние технические паспорта для AKV 15-1 - 15-4 указывают 46 бар)

• Максимальный перепад давления при открытии (MOPD): 22 бар (318 psi)

• Минимальный перепад давления для открытия (MinODP): 0.3 бар (4.5 psi)

• Диапазон температур среды (хладагента): от -50°C до +60°C

• Диапазон температуры окружающей среды: от -40°C до +50°C

• Совместимые хладагенты: Широкий спектр ГФУ и ГХФУ хладагентов, включая R134a, R22, R23, R404A, R407A, R407C, R407F, R407H, R410A, R422B, R422D, R438A, R448A, R449A, R449B, R450A, R452A, R463A, R507, R513A, R513B, R515A, R515B, R744 (CO2).

• Управление: Импульсно-широтною модуляцией (PWM) от соответствующих контроллеров Danfoss ADAP-KOOL®.

• Особенности:

  • Не требует настройки: Вентиль автоматически адаптируется к условиям работы с помощью контроллера.

  • Широкий диапазон регулирования: Обеспечивает точный контроль потока хладагента.

  • Сменный поршневой блок (orifice assembly): Позволяет легко обслуживать и адаптировать вентиль под различные потребности.

  • Функции расширительного и соленоидного вентиля в одном корпусе: Упрощает монтаж и уменьшает количество необходимых компонентов.

  • Высокая степень защиты: IP67 (для вентиля без катушки, катушка поставляется отдельно).

  • Надежная и прочная конструкция: Обеспечивает длительный срок службы в суровых условиях эксплуатации.

Применение

Danfoss AKV 15-4 (068F5016) идеально подходит для:

• Крупных промышленных холодильных установок.

• Систем центрального кондиционирования воздуха.

• Высокопроизводительных тепловых насосов.

• Водяных чиллеров большой мощности.

• Применений, где требуется точное и динамическое регулирование перегрева испарителя для достижения максимальной энергоэффективности.

Заключение

Danfoss AKV 15-4 (068F5016) – это передовой, надежный и высокопроизводительный электронный расширительный вентиль, который благодаря своей способности точно контролировать поток хладагента и широкой совместимости с различными хладагентами, является оптимальным выбором для современных крупномасштабных профессиональных холодильных систем.
