Электронный расширительный вентиль (ЭРВ) под пайку 1/2" x 1/2" Danfoss ETS 25 (034G4205) Угловой

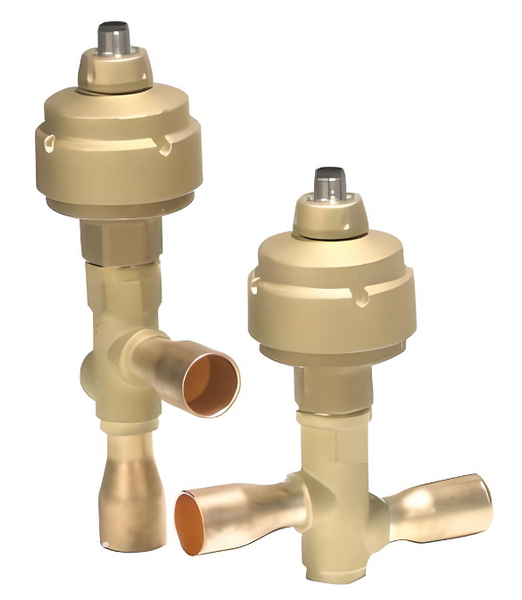

Danfoss ETS 25 (034G4205) — это высокоточный электронный расширительный вентиль (ЭРВ) с шаговым двигателем, предназначенный для оптимального и стабильного регулирования подачи жидкого хладагента в испарители коммерческих и промышленных холодильных систем, систем кондиционирования воздуха и тепловых насосов. Эта модель относится к серии ETS, которая известна своей надежностью, компактностью и способностью обеспечивать очень точное управление перегревом. Отличительной особенностью данной модели является её угловая (angleway) конструкция корпуса, что позволяет монтаж под углом 90 градусов, и спроектирована она для подключения под пайку (ODF solder) с размерами 1/2" x 1/2" (12 х 12 мм).

Принцип работы

ЭРВ Danfoss ETS 25 (034G4205) функционирует на основе шагового двигателя. Внутренний шток вентиля перемещается дискретными шагами в ответ на электрические импульсы, поступающие от электронного контроллера (например, Danfoss EKE, MCX). Это позволяет чрезвычайно точно регулировать проходное сечение вентиля, а следовательно, и количество хладагента, поступающего в испаритель. Такая технология обеспечивает оптимальный перегрев, повышает энергоэффективность системы и минимизирует её износ. Благодаря сбалансированной конструкции клапан обеспечивает двунаправленный поток, а также функцию герметичного закрытия (соленоидного клапана) в обоих направлениях потока, что является значительным преимуществом для реверсивных систем (например, тепловых насосов).

Ключевые характеристики

• Тип: Электронный расширительный вентиль (ЭРВ) с шаговым двигателем

• Бренд: Danfoss

• Модель: ETS 25

• Код продукта: 034G4205

• Соединение: Под пайку (ODF solder) 1/2" x 1/2" (12 х 12 мм) (вход x выход)

• Конструкция корпуса: Угловой (Angleway) – обеспечивает удобство монтажа в ограниченных пространствах или когда требуется изменить направление трубопровода.

• Направление потока: Двунаправленное (Bi-flow), с тисненой двусторонней стрелкой-индикатором направления потока.

• Номинальная производительность (базовые условия: tc​=32°C, tl​=28°C, te​=5°C):

  • R134a: 90 кВт (25 TR)

  • R22: 114 кВт (32 TR)

  • R404A/R507: 86 кВт (24 TR)

  • R407C: 126 кВт (36 TR)

  • R410A: 140 кВт (40 TR)

• Общее количество шагов: 2625 (полный ход примерно за 8.5 - 17 секунд в зависимости от типа управления)

• Время полного хода: 8.5 - 17 секунд (переменная скорость шага)

• Максимальное рабочее давление (MWP): 45.5 бар (660 psig)

• Максимальный перепад давления при открытии (MOPD):

  • Прямой поток: 33 бар (478.6 psi)

  • Обратный поток: 33 бар (478.6 psi)

• Диапазон температур хладагента: от -40°C до +65°C

• Диапазон температуры окружающей среды: от -40°C до +60°C

• Совместимые хладагенты: Чрезвычайно широкий спектр ГФУ, ГХФУ и других хладагентов, включая R1234ze(E), R134a, R22, R404A, R407A, R407C, R407F, R407H, R410A, R417A, R422A, R422B, R422D, R438A, R442A, R448A, R449A, R449B, R450A, R452A, R463A, R507A, R513A, R513B, R515A, R515B. Также совместим с некоторыми горючими хладагентами (наприклад, R290, R600a, R1234yf, R1270) при дотриманні відповідних стандартів безпеки.

• Совместимость с маслами: Все минеральные и эфирные масла.

• Электрическое соединение: M12, 4-контактный разъем (кабель не входит в комплект, заказывается отдельно, например, Danfoss PVC 034G7074).

• Класс защиты IP: IP67 (герметичная конструкция)

• Материал корпуса: Латунь (корпус и кожух AST), медь (соединения).

• Особенности:

  • Оптимизирован для монтажа: Угловая конструкция позволяет более гибкое и компактное расположение в системе.

  • Высокая точность и стабильность: Обеспечивает оптимальный перегрев в широком диапазоне нагрузок.

  • Герметичная конструкция: Минимизирует риск утечек хладагента.

  • Двойная функциональность: Работает как расширительный, так и соленоидный клапан.

  • Широкая совместимость с хладагентами: Делает его универсальным решением для новых и существующих систем.

  • Подходит для систем с инверторным управлением компрессором.

Применение

Danfoss ETS 25 (034G4205) идеально подходит для:

• Коммерческих и промышленных холодильных систем средней мощности (холодильные витрины, средние холодильные и морозильные камеры).

• Систем центрального кондиционирования воздуха.

• Тепловых насосов (особенно реверсивных циклов).

• Систем с частым изменением нагрузки, где требуется быстрое и точное регулирование.

• Применений, где конфігурація трубопроводів вимагає кутового підключення для оптимізації простору або зручності монтажу.

Заключение

Danfoss ETS 25 (034G4205) — это эффективный и надежный электронный расширительный вентиль, который, благодаря своей угловой конструкции, высокой точности управления, быстрой реакции и широкой совместимости с хладагентами, является отличным выбором для оптимизации работы разнообразных холодильных и климатических систем, особенно в условиях, где предпочтение отдается угловому монтажу.
