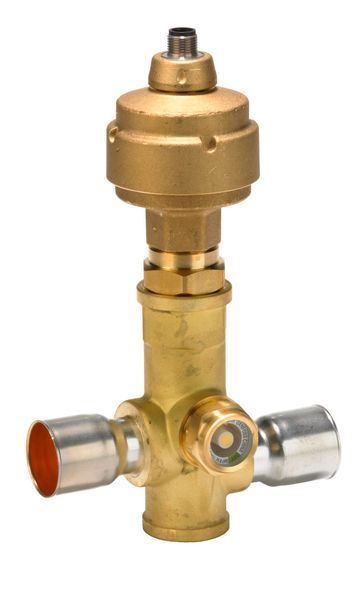

Электронный расширительный вентиль (ЭРВ) под пайку 1 1/8" x 1 1/8" Danfoss ETS 50 (034G1706) Прямой

Danfoss ETS 50 (034G1706) — это высокопроизводительный и высокоточный электронный расширительный вентиль (ЭРВ) с шаговым двигателем, предназначенный для оптимального и стабильного регулирования подачи жидкого хладагента в испарители крупных коммерческих и промышленных холодильных систем, систем кондиционирования воздуха и тепловых насосов. Эта модель относится к серии ETS, которая известна своей надежностью, компактностью и способностью обеспечивать очень точное управление перегревом. Вентиль имеет прямую (straightway) конструкцию корпуса и спроектирован для подключения под пайку (ODF solder) с размерами 1 1/8" x 1 1/8" (28 х 28 мм).

Принцип работы

ЭРВ Danfoss ETS 50 (034G1706) функционирует на основе шагового двигателя. Внутренний шток вентиля перемещается дискретными шагами в ответ на электрические импульсы, поступающие от электронного контроллера (например, Danfoss EKE, MCX). Это позволяет чрезвычайно точно регулировать проходное сечение вентиля, а следовательно, и количество хладагента, поступающего в испаритель. Такая технология обеспечивает оптимальный перегрев, повышает энергоэффективность системы и минимизирует её износ. Благодаря сбалансированной конструкции клапан обеспечивает двунаправленный поток, а также функцию герметичного закрытия (соленоидного клапана) в обоих направлениях потока, что является значительным преимуществом для реверсивных систем (например, тепловых насосов). Модели ETS 50 и ETS 100 оснащены смотровым стеклом с индикатором влажности.

Ключевые характеристики

• Тип: Электронный расширительный вентиль (ЭРВ) с шаговым двигателем

• Бренд: Danfoss

• Модель: ETS 50

• Код продукта: 034G1706

• Соединение: Под пайку (ODF solder) 1 1/8" x 1 1/8" (28 х 28 мм) (вход x выход)

• Конструкция корпуса: Прямоточная (straightway)

• Направление потока: Двунаправленное (Bi-flow), с тисненой двусторонней стрелкой-индикатором направления потока.

• Номинальная производительность (базовые условия: tc​=32°C, tl​=28°C, te​=5°C):

  • R134a: 170 кВт (48.9 TR)

  • R22: 215 кВт (62 TR)

  • R404A/R507: 161.4 кВт (46.3 TR)

  • R407C: 240.5 кВт (69.1 TR)

  • R410A: 262.3 кВт (75.7 TR)

• Общее количество шагов: 2625 (полный ход)

• Время полного хода: 8.5 - 17 секунд (переменная скорость шага)

• Максимальное рабочее давление (MWP): 45.5 бар (660 psig)

• Максимальный перепад давления при открытии (MOPD):

  • Прямой поток: 33 бар (478.6 psi)

  • Обратный поток: 33 бар (478.6 psi)

• Диапазон температур хладагента: от -40°C до +65°C

• Диапазон температуры окружающей среды: от -40°C до +60°C

• Совместимые хладагенты: Чрезвычайно широкий спектр ГФУ, ГХФУ и других хладагентов, включая R1234ze(E), R134a, R22, R404A, R407A, R407C, R407F, R407H, R410A, R417A, R422A, R422B, R422D, R438A, R442A, R448A, R449A, R449B, R450A, R452A, R463A, R507A, R513A, R513B, R515A, R515B. Не совместим с горючими углеводородами.

• Совместимость с маслами: Все минеральные и эфирные масла.

• Электрическое соединение: M12, 4-контактный разъем (кабель не входит в комплект, заказывается отдельно, например, Danfoss PVC 034G7074).

• Класс защиты IP: IP67 (герметичная конструкция)

• Материал корпуса: Латунь (корпус и кожух AST), биметалл (сталь/медь) соединения.

• Особенности:

  • Встроенное смотровое стекло с индикатором влажности: Позволяет визуально контролировать состояние хладагента и наличие влаги.

  • Высокая точность и стабильность: Обеспечивает оптимальный перегрев в широком диапазоне нагрузок.

  • Герметичная конструкция: Минимизирует риск утечек хладагента.

  • Двойная функциональность: Работает как расширительный, так и соленоидный клапан, что упрощает проектирование системы.

  • Широкая совместимость с хладагентами: Делает его универсальным решением для новых и существующих систем.

  • Подходит для систем с инверторным управлением компрессором: Обеспечивает точное управление при переменной нагрузке.

  • Водостойкая пайка: Благодаря специальной конструкции возможна пайка без использования мокрой ткани для охлаждения, что упрощает монтаж.

Применение

Danfoss ETS 50 (034G1706) идеально подходит для:

• Крупных коммерческих и промышленных холодильных систем (большие холодильные и морозильные камеры, многокомпрессорные установки).

• Систем центрального кондиционирования воздуха высокой мощности.

• Средних и крупных тепловых насосов (особенно реверсивных циклов).

• Систем с частым изменением нагрузки, где требуется быстрое и точное регулирование.

Заключение

Danfoss ETS 50 (034G1706) — это мощный, высокоэффективный и надежный электронный расширительный вентиль, который, благодаря своей прямоточной конструкции, значительной производительности, высокой точности управления, быстрой реакции и широкой совместимости с хладагентами, является отличным выбором для оптимизации работы крупных холодильных систем, систем кондиционирования воздуха и тепловых насосов. Наличие встроенного смотрового стекла и возможность "сухой" пайки добавляют удобства в эксплуатации и монтаже.
