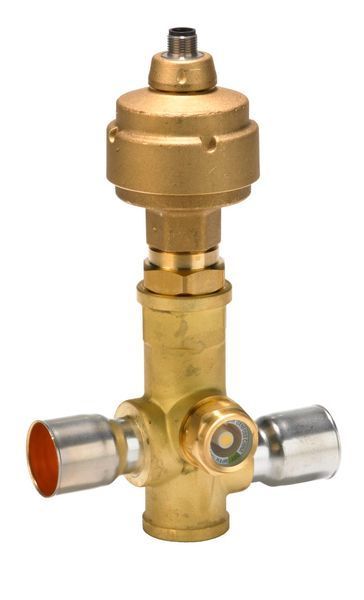

Электронный расширительный вентиль (ЭРВ) под пайку 1 1/8" x 1 1/8" Danfoss ETS 100 (034G0507) Прямой

Danfoss ETS 100 (034G0507) — это чрезвычайно высокопроизводительный и высокоточный электронный расширительный вентиль (ЭРВ) с шаговым двигателем, предназначенный для оптимального и стабильного регулирования подачи жидкого хладагента в испарители очень больших коммерческих и промышленных холодильных систем, систем кондиционирования воздуха и тепловых насосов. Эта модель относится к серии ETS, которая известна своей надежностью, компактностью и способностью обеспечивать очень точное управление перегревом. Вентиль имеет прямую (straightway) конструкцию корпуса и спроектирован для подключения под пайку (ODF solder) с размерами 1 1/8" x 1 1/8" (28 х 28 мм).

Принцип работы

ЭРВ Danfoss ETS 100 (034G0507) функционирует на основе шагового двигателя. Внутренний шток вентиля перемещается дискретными шагами в ответ на электрические импульсы, поступающие от электронного контроллера (например, Danfoss EKE, MCX). Это позволяет чрезвычайно точно регулировать проходное сечение вентиля, а следовательно, и количество хладагента, поступающего в испаритель. Такая технология обеспечивает оптимальный перегрев, повышает энергоэффективность системы и минимизирует её износ. Благодаря сбалансированной конструкции клапан обеспечивает двунаправленный поток, а также функцию герметичного закрытия (соленоидного клапана) в обоих направлениях потока, что является значительным преимуществом для реверсивных систем (например, тепловых насосов). Модели ETS 50 и ETS 100 оснащены смотровым стеклом с индикатором влажности.

Ключевые характеристики

• Тип: Электронный расширительный вентиль (ЭРВ) с шаговым двигателем

• Бренд: Danfoss

• Модель: ETS 100

• Код продукта: 034G0507

• Соединение: Под пайку (ODF solder) 1 1/8" x 1 1/8" (28 х 28 мм) (вход x выход)

• Конструкция корпуса: Прямоточная (straightway)

• Направление потока: Двунаправленное (Bi-flow), с тисненой двусторонней стрелкой-индикатором направления потока.

• Номинальная производительность (базовые условия: tc​=32°C, tl​=28°C, te​=5°C):

  • R134a: 316.5 кВт (91.2 TR)

  • R22: 400.4 кВт (115.4 TR)

  • R404A/R507: 300.5 кВт (86.6 TR)

  • R407C: 447.8 кВт (128.7 TR)

  • R410A: 488.4 кВт (140.9 TR)

• Общее количество шагов: 3530 (полный ход)

• Время полного хода: 11.5 - 23 секунд (переменная скорость шага)

• Максимальное рабочее давление (MWP): 45.5 бар (660 psig)

• Максимальный перепад давления при открытии (MOPD):

  • Прямой поток: 33 бар (478.6 psi)

  • Обратный поток: 33 бар (478.6 psi)

• Диапазон температур хладагента: от -40°C до +65°C

• Диапазон температуры окружающей среды: от -40°C до +60°C

• Совместимые хладагенты: Чрезвычайно широкий спектр ГФУ, ГХФУ и других хладагентов, включая R1234ze(E), R134a, R22, R404A, R407A, R407C, R407F, R407H, R410A, R417A, R422A, R422B, R422D, R438A, R442A, R448A, R449A, R449B, R450A, R452A, R463A, R507A, R513A, R513B, R515A, R515B. Не совместим с горючими углеводородами.

• Совместимость с маслами: Все минеральные и эфирные масла.

• Электрическое соединение: M12, 4-контактный разъем (кабель не входит в комплект, заказывается отдельно, например, Danfoss PVC 034G7074).

• Класс защиты IP: IP67 (герметичная конструкция)

• Материал корпуса: Латунь (корпус и кожух AST), биметалл (нержавеющая сталь/медь) соединения.

• Особенности:

  • Встроенное смотровое стекло с индикатором влажности: Позволяет визуально контролировать состояние хладагента и наличие влаги.

  • Высокая точность и стабильность: Обеспечивает оптимальный перегрев в широком диапазоне нагрузок.

  • Герметичная конструкция: Минимизирует риск утечек хладагента.

  • Двойная функциональность: Работает как расширительный, так и соленоидный клапан, что упрощает проектирование системы.

  • Широкая совместимость с хладагентами: Делает его универсальным решением для новых и существующих систем.

  • Подходит для систем с инверторным управлением компрессором: Обеспечивает точное управление при переменной нагрузке.

  • Водостойкая пайка: Благодаря специальной конструкции возможна пайка без использования мокрой ткани для охлаждения, что упрощает монтаж.

Применение

Danfoss ETS 100 (034G0507) идеально подходит для:

• Очень крупных коммерческих и промышленных холодильных систем (например, складов-холодильников, крупных центральных холодильных станций).

• Систем центрального кондиционирования воздуха очень высокой мощности (чиллеры).

• Крупных тепловых насосов (особенно реверсивных циклов).

• Систем с частым изменением нагрузки, где требуется быстрое и точное регулирование и высокая пропускная способность.

Заключение

Danfoss ETS 100 (034G0507) — это высокоэффективный и надежный электронный расширительный вентиль, обеспечивающий значительную производительность и точное управление. Благодаря своей прямоточной конструкции, высокой точности управления, быстрой реакции и широкой совместимости с хладагентами, он является отличным выбором для оптимизации работы крупных холодильных и климатических систем. Наличие встроенного смотрового стекла и возможность "сухой" пайки добавляют удобства в эксплуатации и монтаже.
