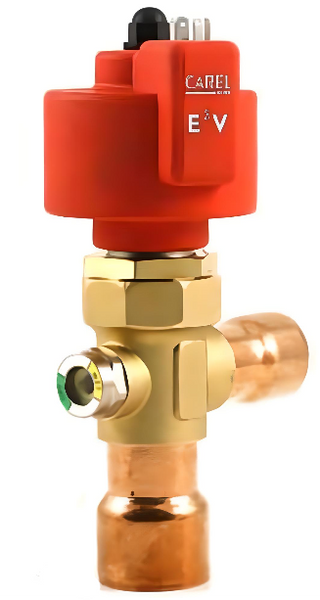

ЭЛЕКТРОННЫЙ ТРВ CAREL E2V24SSF60 SMART
ОБЩЕЕ ОПИСАНИЕ И НАЗНАЧЕНИЕ
E2V24SSF60 — это высокопроизводительный электронный терморегулирующий вентиль (ТРВ) из инновационной серии E2V SMART от ведущего мирового производителя Carel. Этот вентиль предназначен для максимально точного и энергоэффективного контроля подачи хладагента в очень крупных коммерческих и промышленных холодильных системах, использующих метрические стандарты труб.
Благодаря типоразмеру 24 и электронному управлению, E2V24SSF60 идеально подходит для крупномасштабных проектов: больших холодильных складов, центральных установок в гипермаркетах, промышленных чиллеров и других систем, требующих значительной мощности (более 20 кВт) и высокой надежности.
КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Серия: E2V SMART (разборная, обслуживаемая конструкция).
-
Типоразмер: 24 (очень высокая производительность).
-
Соединения (Вход/Выход): 12 мм - 12 мм ODF под пайку. Это метрический стандарт (код S). Примечание: для типоразмера 24 возможны также 16 мм соединения (код M), однако код F указывает на 12 мм.
-
Привод: Биполярный шаговый двигатель (4 провода, 2 фазы).
-
Степень защиты: IP67 (высокая защита от пыли и воды).
-
Кабель: Встроенный кабель 0,3 м (Код 60).
-
Особенности: Встроенное смотровое стекло для визуального контроля хладагента.
-
Максимальное рабочее давление (MOP): До 45 бар.
-
Совместимые хладагенты: R22, R134a, R404A, R407C, R410A, R507A и R417A.
ДЕТАЛЬНАЯ РАСШИФРОВКА КОДА ПРОДУКТА
Код E2V24SSF60 расшифровывается следующим образом:
-
E2V: Серия E2V-Smart, электронный расширительный вентиль.
-
24: Типоразмер, очень высокая производительность.
-
S: Стандартный, сборный/разборный корпус.
-
S: Метрические соединения ODF под пайку.
-
F: Размер соединений 12 мм - 12 мм ODF (стандартный для меньших типоразмеров, но возможный для 24-го).
-
60: Вариант комплектации с кабелем 0,3 м (IP67).
-
0: Со смотровым стеклом (опция включена).
ВСЕ КОДОВЫЕ ВАРИАНТЫ КОНФИГУРАЦІЇ
Для типоразмера E2V24SS с метрическими соединениями и смотровым стеклом доступны следующие варианты, отличающиеся размером соединений и длиной кабеля. Всегда перепроверяйте точный код.
-
E2V24SSF60: 12 мм соединения, кабель 0,3 м (IP67). (Ваша конфигурация)
-
E2V24SSM60: 16 мм соединения (Метр.), кабель 0,3 м (IP67).
-
E2V24SSF21: 12 мм соединения, кабель 1,5 м (IP67).
-
E2V24SSM21: 16 мм соединения (Метр.), кабель 1,5 м (IP67).
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ (ПРИ ТЕМПЕРАТУРЕ 0 °C)
Холодопроизводительность модели E2V24 (согласно EN 12900) при температуре 0 °C (кипения):
-
Для R-404A / R-507A при Т. кип. = 0 °C, Т. конд. = 40 °C, Переохлаждение = 5 K: 19,2 кВт.
-
Для R-134a при Т. кип. = 0 °C, Т. конд. = 40 °C, Переохлаждение = 5 K: 20,7 кВт.
Дополнительные данные (для сравнения):
-
Для R-404A при Т. кип. = -40 °C (LT-режим): 15,2 кВт.
-
Для R-134a при Т. кип. = 4,4 °C (Кондиционирование): 15,1 кВт.
Вывод: Вентиль E2V24SSF60 обеспечивает очень высокую холодопроизводительность 19,2 кВт (для R-404A/R-507A) в режиме 0 °C.
