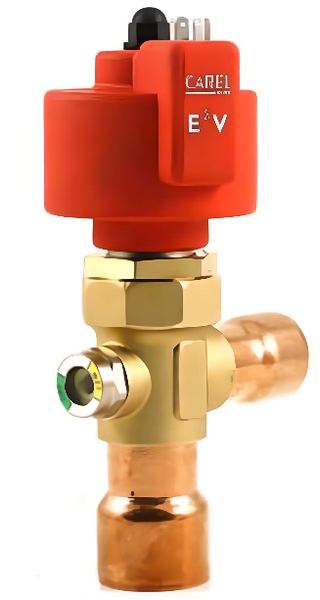

ЭЛЕКТРОННЫЙ ТРВ CAREL E2V11SSF20 SMART
ОБЩЕЕ ОПИСАНИЕ И НАЗНАЧЕНИЕ
E2V11SSF20 — это мощный электронный терморегулирующий вентиль (ТРВ) из инновационной серии E2V SMART от ведущего мирового производителя Carel. Этот вентиль предназначен для максимально точного и энергоэффективного контроля подачи хладагента в средних и крупных холодильных системах, использующих метрические стандарты труб.
Благодаря типоразмеру 11 и высокой точности электронного управления, E2V11SSF20 является идеальным выбором для коммерческого холодильного оборудования, включая большие холодильные камеры, многосекционные витрины, а также средние системы кондиционирования воздуха.
КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Серия: E2V SMART (разборная, обслуживаемая конструкция).
-
Типоразмер: 11 (повышенная производительность).
-
Соединения (Вход/Выход): 12 мм - 12 мм ODF под пайку. Это метрический стандарт (код S) для входа и выхода.
-
Привод: Биполярный шаговый двигатель (4 провода, 2 фазы).
-
Степень защиты: IP65 (с коннектором).
-
Кабель: Без встроенного кабеля, поставляется с коннектором IP65 (Код 20). Кабель подключается отдельно.
-
Особенности: Встроенное смотровое стекло для визуального контроля хладагента.
-
Максимальное рабочее давление (MOP): До 45 бар.
-
Совместимые хладагенты: R22, R134a, R404A, R407C, R410A, R507A и R417A.
ДЕТАЛЬНАЯ РАСШИФРОВКА КОДА ПРОДУКТА
Код E2V11SSF20 расшифровывается следующим образом:
-
E2V: Серия E2V-Smart, электронный расширительный вентиль.
-
11: Типоразмер, повышенная производительность.
-
S: Стандартный, сборный/разборный корпус.
-
S: Метрические соединения ODF под пайку.
-
F: Размер соединений 12 мм - 12 мм ODF (стандартный для типоразмеров 09-18).
-
20: Вариант комплектации без встроенного кабеля, с коннектором IP65.
-
0: Со смотровым стеклом (опция включена).
ВСЕ КОДОВЫЕ ВАРИАНТЫ КОНФИГУРАЦИИ
Для типоразмера E2V11SS с метрическими соединениями и смотровым стеклом доступны следующие варианты, отличающиеся длиной кабеля. Всегда перепроверяйте точный код.
-
E2V11SSF20: Коннектор IP65 (без встроенного кабеля). (Ваша конфигурация)
-
E2V11SSF60: Встроенный кабель 0,3 м (IP67).
-
E2V11SSF21: Встроенный кабель 1,5 м (IP67).
-
E2V11SSF66: Встроенный кабель 3,0 м (IP67).
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ (ПРИ ТЕМПЕРАТУРЕ 0 °C)
Холодопроизводительность модели E2V11 (согласно EN 12900) при температуре 0 °C (кипения):
-
Для R-404A / R-507A при Т. кип. = 0 °C, Т. конд. = 40 °C, Переохлаждение = 5 K: 5,2 кВт.
-
Для R-134a при Т. кип. = 0 °C, Т. конд. = 40 °C, Переохлаждение = 5 K: 5,2 кВт.
Дополнительные данные (для сравнения):
-
Для R-404A при Т. кип. = -15 °C (NT-режим): 3,7 кВт.
-
Для R-134a при Т. кип. = 4,4 °C (Кондиционирование): 3,5 кВт.
Вывод: Вентиль E2V11SSF20 обеспечивает повышенную холодопроизводительность 5,2 кВт (для R-404A/R-134a) в режиме 0 °C.
