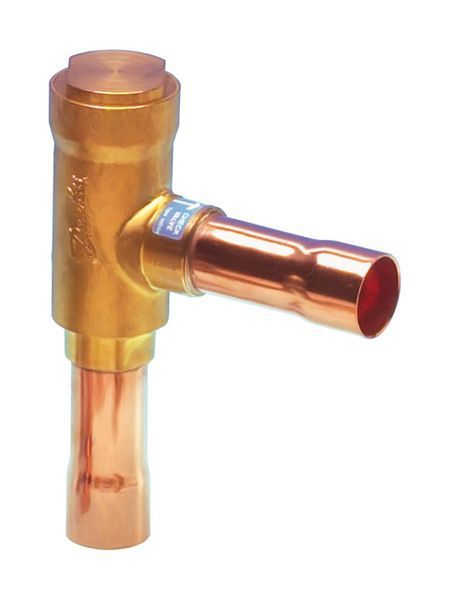

Зворотний клапан Danfoss NRV 28s (020-1025): Детальний опис

Зворотний клапан Danfoss NRV 28s (020-1025) — це спеціалізований механічний клапан, розроблений для забезпечення однонаправленого руху робочої рідини (холодоагенту) у холодильних, кондиціонерних та інших гідравлічних системах. Його основна функція — запобігання зворотному потоку, що є критично важливим для правильного та безпечного функціонування багатьох систем, а також для захисту чутливих компонентів.

Основні характеристики

• Тип клапана: Зворотний (незворотний) клапан — дозволяє потоку рухатися лише в одному напрямку.

• Бренд: Danfoss — світовий лідер у виробництві компонентів для холодильних та кліматичних систем, що гарантує високу якість, надійність та дотримання стандартів.

• Модель: NRV 28s — вказує на серію NRV (зворотні клапани) та діаметр з'єднання. Літера "s" вказує на кутовий (angle-way) дизайн.

• Код продукту: 020-1025 — унікальний ідентифікатор продукту Danfoss.

• Тип вхідного з’єднання: Пайка, ODF (Outside Diameter Flange) — означає, що для підключення до трубопроводу використовується метод паяння. Діаметр з'єднання становить 28.00 мм, що вказує на сумісність із трубками відповідного зовнішнього діаметра. Паяне з'єднання забезпечує високу герметичність та міцність.

• Тип вихідного підключення: Пайка, ODF, 28.00 мм — аналогічне вхідному з'єднанню, що спрощує монтаж та забезпечує однорідність системи.

• Напрямок потоку: Кутовий — це ключова особливість даної моделі. На відміну від прямоточних клапанів, вхід і вихід розташовані під кутом (зазвичай 90 градусів) один до одного. Це надає гнучкість при монтажі в умовах обмеженого простору або при необхідності зміни напрямку трубопроводу.

• Матеріал корпусу: Латунь.

• Матеріал з'єднань: Мідь.

• Діапазон температур: Від -50 до +140 °C (від -58 до +285 °F).

• Максимальний робочий тиск (MWP): 46.0 бар (667 psig).

• Мінімальний перепад тиску відкриття: 0.040 бар (0.6 psi).

• Значення Kv: 16.500 м³/год. (Kv - коефіцієнт пропускної здатності, що характеризує потік рідини через клапан при заданому перепаді тиску).

• Конструкція: Поршневий тип — забезпечує надійність і дозволяє встановлення в лініях з пульсацією тиску (наприклад, після компресора).

• Формат упаковки: Упаковка на декілька одиниць — клапан постачається в оптовій упаковці, що зручно для великих проектів.

Принцип роботи

Зворотний клапан Danfoss NRV 28s функціонує на основі простого, але ефективного механізму:

1. Потік у прямому напрямку: Коли робоча рідина (холодоагент) рухається в правильному (прямому) напрямку, її тиск долає опір пружини та вагу запірного елемента (золотника, що має форму поршня). Це призводить до відкриття клапана, дозволяючи рідині вільно проходити через нього. Вбудований демпфуючий поршень допомагає стабілізувати роботу клапана при пульсації тиску.

2. Зворотний потік: Якщо потік рідини намагається змінити напрямок або тиск у прямому напрямку падає нижче певного рівня, пружина та/або сила тяжіння повертають запірний елемент на місце. Це негайно призводить до повного закриття клапана, перешкоджаючи зворотному руху рідини.

3. Герметичність: Клапан спроектований так, щоб забезпечувати високу герметичність у закритому стані, що є критичним для запобігання змішуванню потоків, захисту обладнання та підтримки ефективності системи.

Переваги

• Запобігання зворотному потоку: Це основна і найважливіша функція, яка захищає систему від пошкоджень, що можуть виникнути внаслідок небажаного зворотного руху рідини (наприклад, перетікання рідкого холодоагенту в компресор під час його зупинки).

• Надійність та довговічність: Виготовлений з високоякісних матеріалів (латунь, мідь), стійких до корозії, що забезпечує довгий термін служби та стабільну роботу в агресивному середовищі холодоагентів.

• Герметичність: Клапан забезпечує повне та надійне перекриття потоку робочої рідини в зворотному напрямку, що мінімізує втрати продуктивності та ризики.

• Універсальність та гнучкість монтажу: Кутовий дизайн робить його особливо зручним для використання в умовах обмеженого простору або при необхідності оптимізації трубопроводів, де прямі клапани були б незручні або неможливі для встановлення.

• Простота в установці: Завдяки стандартним паяним ODF-з'єднанням, клапан легко інтегрується в холодильну або іншу трубопровідну систему.

• Стійкість до пульсації: Наявність вбудованого демпфуючого поршня робить його придатним для використання в лініях з пульсацією тиску, наприклад, у лініях нагнітання за компресором.

Застосування

Зворотні клапани Danfoss NRV 28s (020-1025) знаходять широке застосування в:

• Холодильні установки:

  • Захист компресора: Запобігають зворотному перетіканню рідкого холодоагенту в компресор (гідравлічний удар) під час його зупинки, що може призвести до серйозних пошкоджень.

  • Багатокомпресорні системи: Забезпечують однонаправлений потік від кожного компресора, запобігаючи "короткому замиканню" потоку та виходу з ладу інших компресорів.

  • Лінії всмоктування, рідинні лінії та лінії гарячого газу: Допомагають підтримувати правильний тиск та напрямок потоку холодоагенту, запобігаючи зворотній конденсації (наприклад, з теплих ділянок у холодний випарник).

• Системи кондиціювання повітря: Для захисту системи від перегріву, забезпечення ефективної роботи та запобігання зворотним потокам у різних частинах контуру холодоагенту.

• Теплові насоси: У циклах, де напрямок потоку змінюється (наприклад, при зміні режиму нагріву/охолодження), зворотні клапани забезпечують правильну роботу та захист компонентів.

• Інші гідравлічні системи: Де необхідний однонаправлений рух рідини, особливо в умовах обмеженого простору, де кутовий дизайн клапана є значною перевагою для оптимізації монтажу.

Чому обирають Danfoss?

Danfoss — це світовий лідер та визнаний експерт у виробництві високоякісних компонентів для холодильних, кліматичних та опалювальних систем. Продукція Danfoss відрізняється:

• Високою якістю та надійністю: Суворий контроль якості та використання передових технологій гарантують довгий термін служби продукції.

• Ефективністю та інноваціями: Продукція Danfoss допомагає оптимізувати роботу систем та знижувати енергоспоживання.

• Широким асортиментом: Різноманітність рішень для будь-яких потреб та застосувань.

• Відповідність стандартам: Продукція Danfoss відповідає міжнародним стандартам безпеки та якості (наприклад, UL, EAC).

Зворотні клапани Danfoss широко використовуються в різних галузях завдяки своїм неперевершеним перевагам та довірі фахівців по всьому світу.

Висновок

Зворотний клапан Danfoss NRV 28s (020-1025) — це надійний, ефективний та універсальний компонент для сучасних холодильних та кондиціонерних систем. Його кутовий дизайн робить його особливо зручним для використання в умовах обмеженого простору та складних конфігурацій трубопроводів. Висока якість матеріалів, поршнева конструкція та виробництво Danfoss забезпечують довготривалий термін служби та надійний захист обладнання від зворотних потоків та пульсації тиску. Цей клапан є важливою інвестицією у стабільність, безпеку та ефективність вашої системи.
