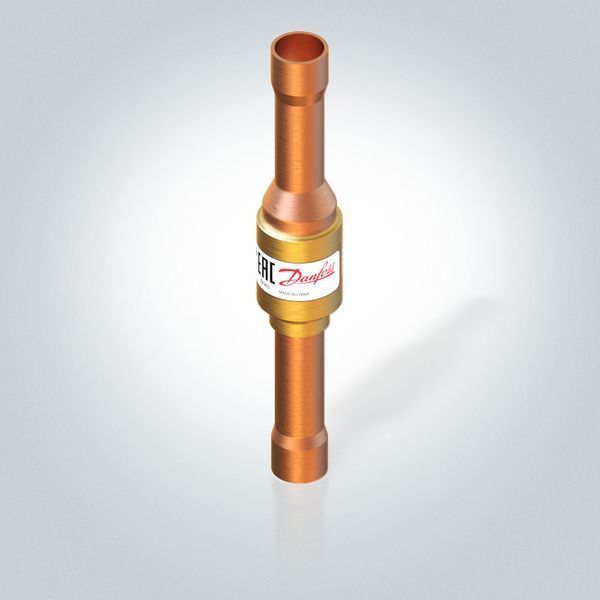

Зворотний клапан Danfoss NRVH 16s (020B1038)

Danfoss NRVH 16s (020B1038) — це високоякісний, прямоточний (straightway) зворотний клапан, розроблений для запобігання зворотному потоку холодоагенту в холодильних системах та системах кондиціонування повітря. Модель NRVH відрізняється від стандартної NRV наявністю сильнішої пружини та вбудованого демпфуючого поршня, що робить її особливо придатною для систем, де можлива пульсація тиску, наприклад, у нагнітальних лініях компресорів, особливо при паралельному з'єднанні компресорів. Клапан призначений для підключення під пайку (ODF solder) з діаметром 16 мм (5/8") на вході та виході.

Ключові характеристики

• Код продукту: 020B1038

• Тип клапана: Зворотний клапан (Check Valve)

• Серія: NRVH (H означає "Higher pressure drop" або "Harder spring")

• Розмір з'єднання: 16 мм (5/8") на вході та виході

• Тип з'єднання: Під пайку (ODF Solder), з подовженими мідними кінцями для зручності пайки.

• Конструкція корпусу: Прямоточний (Straightway)

• Напрямок потоку: Однонаправлений, індикатор напрямку потоку нанесений на корпус.

• Матеріал корпусу: Латунь (Brass)

• Матеріал з'єднань: Мідь (Copper)

• Максимальний робочий тиск (MWP / PS): 49 бар (710 psig) (зверніть увагу, деякі джерела вказують 46 бар, але найновіші даташити Danfoss показують 49 бар).

• Діапазон робочих температур: від -50°C до +140°C (від -58°F до +285°F).

• Мінімальний перепад тиску для повного відкриття (Min. Pressure Drop / Opening Differential Pressure): 0.3 бар (4.3 psi). (Це вище, ніж у стандартних NRV, завдяки сильнішій пружині).

• Значення Kv: 4.04 м³/год (Kv value - витрата води в м³/год при перепаді тиску 1 бар і щільності 1000 кг/м³).

• Значення Cv: 4.67 USgal/min (Cv value).

• Сумісні холодоагенти: Широкий спектр ГФВ (HFC), ГХФВ (HCFC), а також вуглеводневі холодоагенти (HC) та ГФО (HFO). Включає: R1233zd(E), R1234yf, R1234ze(E), R1270, R134a, R22/R407C, R290, R32, R404A/R507, R407A, R407F, R407H, R410A, R448A, R449A, R450A, R452A, R452B, R454B, R513A, R600, R600a. (Не призначений для CO2 - для CO2 є спеціальні версії NRV H).

• Сертифікація/Схвалення: C UL US LISTED, EAC, EU RoHS compliance (з винятками), ATEX hazard zone 2 (для версій під пайку).

Принцип роботи та застосування

Зворотний клапан NRVH забезпечує коректний напрямок потоку холодоагенту, дозволяючи йому рухатися лише в одному напрямку і автоматично закриваючись при спробі зворотного потоку. Це запобігає:

• Зворотній конденсації: Холодоагент не може конденсуватися у холодній частині системи (наприклад, у випарнику) з теплої частини.

• Зворотньому обертанню компресора: Запобігає обертанню компресора у зворотному напрямку при його зупинці.

• Нерівномірному розподілу холодоагенту: Особливо у паралельних системах.

Особливості NRVH:

• Вбудований демпфуючий поршень: Ця особливість є ключовою для серії NRVH. Поршень гасить коливання тиску та вібрації, що можуть виникати у трубопроводі, особливо в нагнітальних лініях компресорів. Це зменшує шум, знос клапана та інших компонентів системи.

• Сильніша пружина: На відміну від стандартних NRV, версія NRVH має сильнішу пружину, що забезпечує надійне закриття навіть при значних пульсаціях та коливаннях тиску. Це робить його ідеальним для використання з компресорами, що працюють паралельно, або в системах з високим рівнем вібрації.

• Герметична конструкція: Версії під пайку мають герметичну конструкцію, що мінімізує ризик витоків холодоагенту.

Застосування:

• Рідинні лінії (Liquid lines)

• Лінії всмоктування (Suction lines)

• Лінії гарячого газу (Hot gas lines)

• Особливо рекомендовано: Нагнітальні лінії компресорів, які працюють паралельно (power packs), де існують підвищені рівні пульсації та вібрації.

• Традиційні холодильні установки.

• Системи теплових насосів.

• Системи кондиціонування повітря.

• Охолоджувачі рідин (чилери).

Переваги

• Надійний захист: Ефективно запобігає зворотному потоку холодоагенту, захищаючи компоненти системи.

• Стійкість до пульсацій: Вбудований демпфуючий поршень та сильна пружина роблять його ідеальним для умов з високими вібраціями та пульсаціями.

• Висока довговічність: Міцна латунна конструкція та герметичність забезпечують тривалий термін служби.

• Широка сумісність з холодоагентами: Може використовуватися з більшістю сучасних холодоагентів.

• Зручність монтажу: Подовжені мідні кінці спрощують пайку.

Важливі аспекти монтажу

• Переконайтеся, що клапан встановлений відповідно до позначеного на корпусі напрямку потоку.

• Для пайки використовуйте відповідні матеріали та дотримуйтесь рекомендацій Danfoss щодо пайки, щоб уникнути пошкодження клапана.

• Мінімальний перепад тиску через клапан завжди повинен бути вищим, ніж мінімальний перепад тиску, при якому клапан повністю відкритий (0.3 бар для NRVH). Це особливо важливо для компресорів з регулюванням продуктивності на низьких навантаженнях.

Висновок

Зворотний клапан Danfoss NRVH 16s (020B1038) є надійним та високоефективним компонентом для холодильних та кліматичних систем. Завдяки своїй конструкції з демпфуючим поршнем та сильнішою пружиною, він забезпечує стабільну роботу навіть в умовах значних пульсацій, що робить його відмінним вибором для захисту компресорів та оптимізації загальної продуктивності системи.
