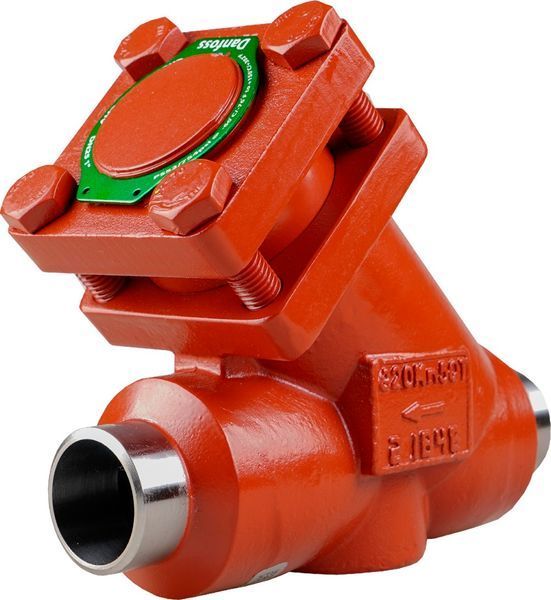

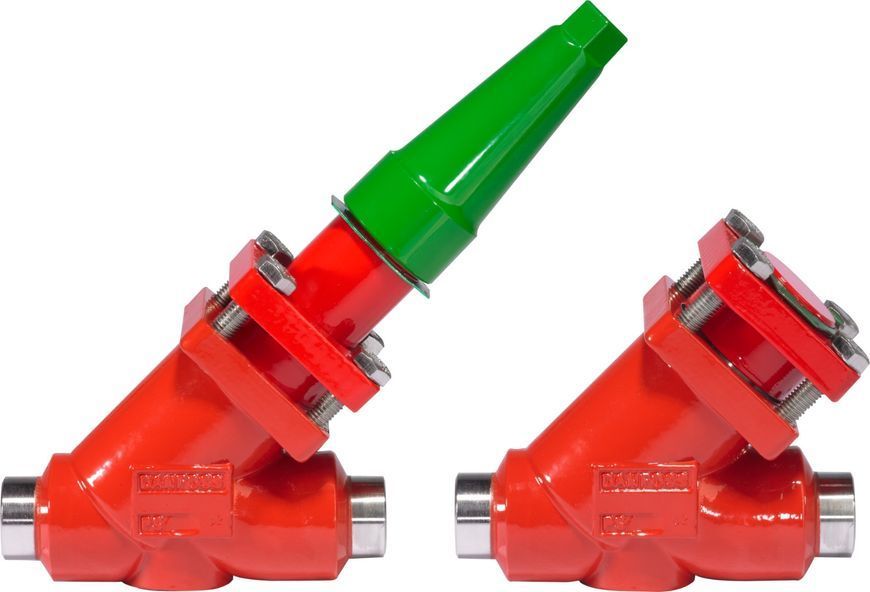

Зворотньо-запірний вентиль (клапан) Danfoss прямоточний CHV-X 40 D (148B6589)

Danfoss CHV-X 40 D (148B6589) – це комбінований прямоточний зворотньо-запірний вентиль із серії SVL Flexline™, розроблений для промислових холодильних систем, систем кондиціонування та теплових насосів, що працюють під високим тиском. Він поєднує функції зворотного клапана (автоматичне запобігання зворотному потоку) та запірного вентиля (ручне повне перекриття потоку), забезпечуючи ефективність у лінійних ділянках трубопроводу. Літера "D" вказує на його придатність для застосувань з діоксидом вуглецю (CO2, R744) та іншими високотисковими середовищами.

Ключові характеристики

• Тип: Комбінований зворотньо-запірний вентиль (Stop/Check Valve).

• Бренд: Danfoss.

• Модель: CHV-X 40 D (DN 40, спеціальне виконання).

• Код продукту: 148B6589.

• Виконання корпусу: Прямоточний (Straightway) – для лінійного монтажу в трубопроводі.

• Діаметр: DN 40 (1 1/2 дюйма).

• Приєднання: Зварювання встик (Butt-weld) за стандартом EN 10220 – для надійності та герметичності під високим тиском.

• Матеріал корпусу: Спеціальна низькотемпературна сталь, що відповідає вимогам Директиви з обладнання під тиском (PED) – гарантує виняткову стійкість до високих тисків та екстремальних температур.

• Максимальний робочий тиск (MWP): 52 бар (754 psig) – ідеально для систем на CO2 (R744) та аміаку (R717).

• Діапазон температур: Від -60°C до +150°C.

• Мінімальний перепад тиску для відкриття (MODP): 0.04 бар (0.58 psig) – мінімізує втрати тиску.

• Значення Kv/Cv: Kv = 35 м³/год, Cv = 40.7 гал/хв.

• Сумісні холодоагенти: ГХФВ, ГФВ, R717 (аміак), R744 (CO2), R290, R600, R600a, R170, HFO, а також інші поширені холодоагенти (R134a, R22, R404A, R507A тощо).

• Конструктивні особливості:

  • Вбудована демпфуюча камера: Ефективно запобігає пульсаціям, флаттеру та гідроударам, підвищуючи стабільність системи при низькій швидкості потоку або щільності холодоагенту.

  • Внутрішнє розвантаження (backseating): Дозволяє замінювати ущільнення штока без стравлювання тиску з системи.

  • Модульна концепція SVL Flexline™: Верхня частина клапана взаємозамінна з іншими функціональними модулями SVL Flexline™ (фільтри, регулятори) без необхідності зварювання.

  • Стійкий конус клапана з металевим упором, розроблений для витримування високих пульсацій.

  • Високоякісний сальник зі скребковим кільцем для надійної герметичності та захисту від забруднень.

Принцип роботи та Переваги

Клапан автоматично запобігає зворотному потоку: при прямому потоці конус піднімається, а при зворотному — пружина та тиск щільно притискають його до сідла. Ручний маховик забезпечує повне перекриття потоку для ізоляції ділянок трубопроводу.

Переваги:

• Функціональність 2-в-1: Зменшення кількості компонентів, спрощення дизайну системи та економія місця.

• Надійність для високого тиску: Міцна сталева конструкція та високий MWP, спеціально адаптований для CO2.

• Безпека експлуатації: Захист від зворотного потоку та можливість ручного відключення.

• Енергоефективність: Низький перепад тиску та мінімізація гідроударів.

• Зручність обслуговування: Можливість сервісу під тиском та гнучкий модульний дизайн.

• Довговічність: Забезпечується використанням високоякісних матеріалів та продуманою конструкцією.

Застосування

Danfoss CHV-X 40 D є ідеальним рішенням для:

• Промислових холодильних установок.

• Систем кондиціонування та промислових теплових насосів.

• Ліній нагнітання компресорів, ліній рідкого та газоподібного холодоагенту.

• Систем, що використовують CO2 (R744) та аміак (R717), завдяки своїм високонапірним характеристикам.

Висновок

Danfoss CHV-X 40 D (148B6589) – це ключовий, надійний та ефективний компонент для забезпечення безпечної та оптимізованої роботи сучасних промислових холодильних систем, особливо у високотискових застосуваннях.
