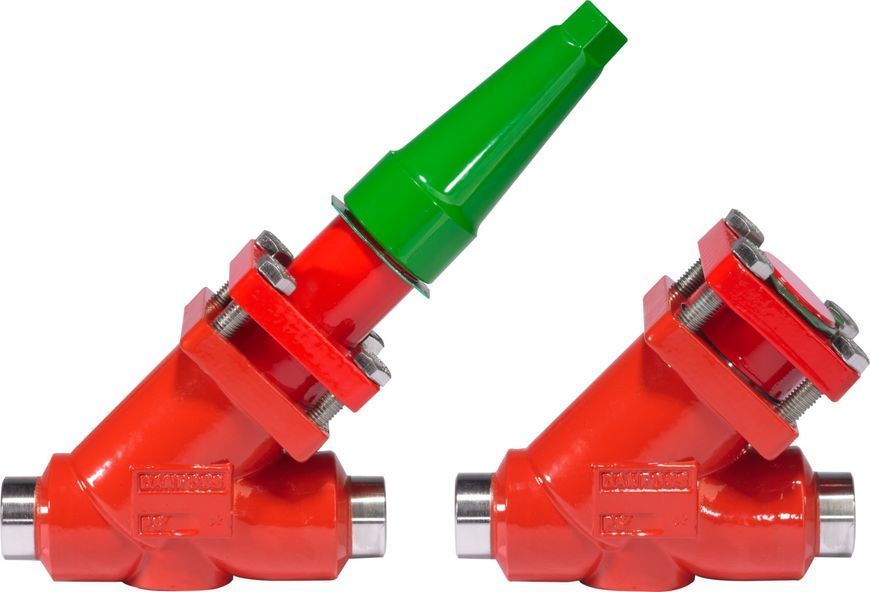

Зворотньо-запірний вентиль (клапан) Danfoss прямоточний CHV-X 125 D (148B6599)

Danfoss CHV-X 125 D (148B6599) – це комбінований прямоточний зворотньо-запірний вентиль із серії SVL Flexline™, розроблений для найбільших промислових холодильних систем, систем кондиціонування та теплових насосів, що працюють під високим тиском. Він поєднує функції зворотного клапана (автоматичне запобігання зворотному потоку) та запірного вентиля (ручне повне перекриття потоку), забезпечуючи компактність та ефективність у лінійних ділянках трубопроводу. Літера "D" вказує на його придатність для застосувань з діоксидом вуглецю (CO2, R744) та іншими високотисковими середовищами.

Ключові характеристики

• Тип: Комбінований зворотньо-запірний вентиль (Stop/Check Valve).

• Бренд: Danfoss.

• Модель: CHV-X 125 D (DN 125, спеціальне виконання).

• Код продукту: 148B6599.

• Виконання корпусу: Прямоточний (Straightway) – для лінійного монтажу в трубопроводі.

• Діаметр: DN 125 (5 дюймів).

• Приєднання: Зварювання встик (Butt-weld) за стандартом EN 10220 – для надійності та герметичності під високим тиском.

• Матеріал корпусу: Спеціальна низькотемпературна сталь, що відповідає вимогам Директиви з обладнання під тиском (PED) – гарантує виняткову стійкість до високих тисків та екстремальних температур.

• Максимальний робочий тиск (MWP): 52 бар (754 psig) – ідеально для систем на CO2 (R744) та аміаку (R717).

• Діапазон температур: Від -60°C до +150°C.

• Мінімальний перепад тиску для відкриття (MODP): 0.04 бар (0.58 psig) – мінімізує втрати тиску.

• Значення Kv/Cv: Kv = 301 м³/год, Cv = 349.16 гал/хв.

• Сумісні холодоагенти: ГХФВ, ГФВ, R717 (аміак), R744 (CO2), R290, R600, R600a, R170, HFO, а також інші поширені холодоагенти (R134a, R22, R404A, R507A тощо).

• Конструктивні особливості:

  • Вбудована демпфуюча камера: Ефективно запобігає пульсаціям, флаттеру та гідроударам, підвищуючи стабільність системи при низькій швидкості потоку або щільності холодоагенту.

  • Внутрішнє розвантаження (backseating): Дозволяє замінювати ущільнення штока без стравлювання тиску з системи.

  • Модульна концепція SVL Flexline™: Верхня частина клапана взаємозамінна з іншими функціональними модулями SVL Flexline™ (фільтри, регулятори) без необхідності зварювання.

  • Стійкий конус клапана з металевим упором, розроблений для витримування високих пульсацій.

  • Високоякісний сальник зі скребковим кільцем для надійної герметичності та захисту від забруднень.

Принцип роботи та Переваги

Клапан автоматично запобігає зворотному потоку: при прямому потоці холодоагенту конус піднімається, відкриваючи прохід, а при спробі зворотного потоку пружина та тиск щільно притискають його до сідла, забезпечуючи надійне закриття. Ручний маховик дозволяє оператору здійснити повне перекриття потоку для ізоляції окремих ділянок трубопроводу під час обслуговування, ремонту або для інших експлуатаційних потреб.

Переваги:

• Функціональність 2-в-1: Об'єднання зворотного та запірного клапанів в одному корпусі зменшує кількість необхідних компонентів, спрощує проектування трубопроводу та економить монтажний простір.

• Надійність для високого тиску: Міцна сталева конструкція та високий показник MWP (максимальний робочий тиск) гарантують стабільну та безпечну роботу в складних умовах, особливо з CO2.

• Безпека експлуатації: Захист від неконтрольованого зворотного потоку та можливість ручного відключення підвищують загальну безпеку та контроль над системою.

• Енергоефективність: Низький перепад тиску через клапан та ефективне демпфування гідроударів сприяють оптимізації роботи системи та зниженню енергоспоживання.

• Зручність обслуговування: Можливість проведення сервісних робіт, включаючи заміну ущільнень, під тиском та гнучкий модульний дизайн значно спрощують експлуатацію та зменшують час простою.

• Довговічність: Забезпечується використанням високоякісних матеріалів та продуманою конструкцією, що мінімізує знос і подовжує термін служби клапана.

Застосування

Danfoss CHV-X 125 D є ідеальним рішенням для використання у:

• Найбільших промислових холодильних установках.

• Системах кондиціонування повітря та промислових теплових насосах.

• Лініях нагнітання компресорів, а також лініях рідкого та газоподібного холодоагенту, де критично важлива функція зворотного потоку та можливість ручного перекриття.

• Системах, що використовують CO2 (R744) та аміак (R717), завдяки своїм високонапірним характеристикам.

• Морських холодильних установках.

Висновок

Danfoss CHV-X 125 D (148B6599) – це ключовий, надійний та ефективний компонент, який забезпечує безпечну та оптимізовану роботу сучасних великомасштабних промислових холодильних систем, особливо у високотискових застосуваннях.
