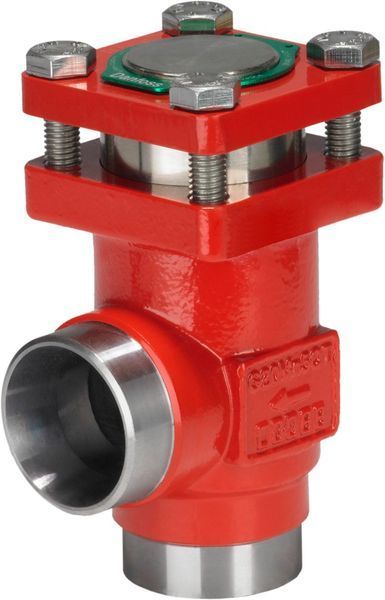

Зворотньо-запірний вентиль (клапан) Danfoss кутовий CHV-X 20 D (148B5336)

Danfoss CHV-X 20 D (148B5336) – це комбінований кутовий зворотньо-запірний вентиль із серії SVL Flexline™, розроблений для промислових холодильних систем, систем кондиціонування та теплових насосів, що працюють під високим тиском. Він поєднує функції зворотного клапана (автоматичне запобігання зворотному потоку) та запірного вентиля (ручне повне перекриття потоку), оптимізуючи простір та функціональність трубопроводу. Літера "D" вказує на його придатність для застосувань з діоксидом вуглецю (CO2, R744) та іншими високотисковими середовищами.

Ключові характеристики

• Тип: Комбінований зворотньо-запірний вентиль (Stop/Check Valve).

• Бренд: Danfoss.

• Модель: CHV-X 20 D (DN 20, спеціальне виконання).

• Код продукту: 148B5336.

• Виконання корпусу: Кутовий (Angleway) – для компактного монтажу.

• Діаметр: DN 20 (3/4 дюйма).

• Приєднання: Зварювання встик (Butt-weld) за стандартом EN 10220 – для надійності та герметичності під високим тиском.

• Матеріал корпусу: Спеціальна низькотемпературна сталь, що відповідає вимогам PED – висока стійкість до тиску та екстремальних температур.

• Максимальний робочий тиск (MWP): 52 бар (754 psig) – ідеально для систем на CO2 (R744) та аміаку.

• Діапазон температур: Від -60°C до +150°C.

• Мінімальний перепад тиску для відкриття (MODP): 0.04 бар (0.58 psig) – мінімізує втрати тиску.

• Значення Kv/Cv: Kv = 10 м³/год, Cv = 11.6 гал/хв.

• Сумісні холодоагенти: ГХФВ, ГФВ, R717 (аміак), R744 (CO2), R290, R600, R600a, R170, HFO.

• Конструктивні особливості:

  • Вбудована демпфуюча камера: Запобігає пульсаціям, флаттеру та гідроударам.

  • Внутрішнє розвантаження (backseating): Дозволяє замінювати ущільнення штока без стравлювання тиску з системи.

  • Модульна концепція SVL Flexline™: Верхня частина клапана взаємозамінна з іншими функціональними модулями (фільтри, регулятори) без необхідності зварювання.

  • Стійкий конус клапана з металевим упором, розроблений для високих пульсацій.

  • Високоякісний сальник зі скребковим кільцем.

Принцип роботи та Переваги

Клапан автоматично запобігає зворотному потоку: при прямому потоці конус піднімається, при зворотному — пружина та тиск щільно притискають його до сідла. Ручний маховик забезпечує повне перекриття потоку для ізоляції ділянок трубопроводу.

Переваги:

• Функціональність 2-в-1: Економія місця та спрощення трубопроводу.

• Надійність для високого тиску: Міцна сталева конструкція, високий MWP, адаптація до CO2.

• Безпека експлуатації: Захист від зворотного потоку та ручне відключення.

• Енергоефективність: Низький перепад тиску та мінімізація гідроударів.

• Зручність обслуговування: Можливість сервісу під тиском, модульний дизайн.

• Довговічність: Високоякісні матеріали та конструкція.

Застосування

Danfoss CHV-X 20 D є ідеальним рішенням для:

• Промислових холодильних установок.

• Систем кондиціонування та промислових теплових насосів.

• Ліній нагнітання компресорів, ліній рідкого та газоподібного холодоагенту.

• Систем, що використовують CO2 (R744) та аміак (R717).

Висновок

Danfoss CHV-X 20 D (148B5336) – це ключовий, надійний та ефективний компонент для забезпечення безпечної та оптимізованої роботи сучасних промислових холодильних систем, особливо у високотискових застосуваннях.
