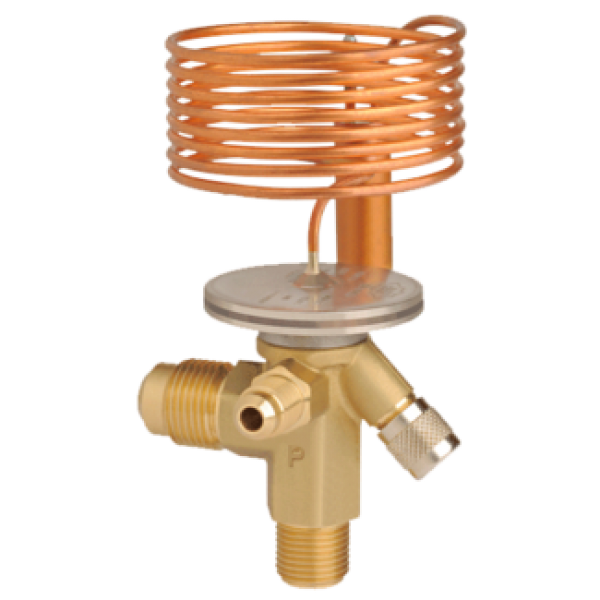

Терморегулюючий вентиль Alco Controls TI-SW (з внутрішнім вирівнюванням, під гайку)
Alco Controls TI-SW — це серія компактних та надійних терморегулюючих вентилів (ТРВ) з внутрішнім вирівнюванням тиску та підключенням під гайку (flare) від Alco Controls (частина Emerson Climate Technologies). Ці вентилі призначені для точного керування подачею рідкого холодоагенту у випарники холодильних систем та систем кондиціонування повітря.
Літера "S" в позначенні "SW" вказує на сумісність з холодоагентами низькотемпературного діапазону, такими як R404A, R507, R448A, R449A. Літера "W" зазвичай позначає рідкий заряд (Liquid charge) термостатичного елемента без функції MOP (Maximum Operating Pressure - обмеження максимального робочого тиску).
Ключові характеристики
-
Виробник: Alco Controls (Emerson Climate Technologies)
-
Серія: TI (Thermal Expansion Valve - Interchangeable orifice)
-
Модель / Заряд: TI-SW
-
Призначення: Терморегулюючий розширювальний вентиль (ТРВ)
-
Тип вирівнювання тиску: Внутрішнє вирівнювання (Internal Equalization). Цей тип вирівнювання використовується, коли перепад тиску у випарнику незначний (зазвичай до 1 бар).
-
Тип підключення: Під гайку (Flare connections). Це різьбові з'єднання, що забезпечують легкість монтажу та демонтажу без пайки.
-
Розмір підключень (типові для серії TI-SW):
-
Вхід: 3/8" SAE Flare
-
Вихід: 1/2" SAE Flare
-
Примітка: Серія TI має взаємозамінні дросельні вузли (orifice assemblies), що дозволяє змінювати продуктивність вентиля на місці без заміни всього корпусу (наприклад, TIO-00X, TIO-000, TIO-001, ..., TIO-006). Розмір TI-SW сам по собі не вказує на конкретний розмір дросельного вузла.
-
Тип холодоагенту: Оптимізований для холодоагентів низькотемпературного діапазону, таких як R404A, R507, R448A, R449A.
-
Тип заряду термостатичного елемента: "W" (рідкий заряд). Зазвичай це означає, що термобалон заповнений тим самим холодоагентом, що й система, або його аналогом. Цей тип заряду, як правило, не має функції MOP (без обмеження тиску).
-
Діапазон робочих температур випаровування: Зазвичай від -45°C до -10°C (для R404A/R507).
-
Максимальний робочий тиск (MWP / PS): До 45 бар (652 psig).
-
Конструкція:
-
Збалансований порт (Balanced port design): Ключова особливість, яка дозволяє вентилю підтримувати постійний перегрів у широкому діапазоні робочих умов, навіть при значних коливаннях тиску конденсації або перепаду тиску на вентилі.
-
Герметичний корпус з кованої латуні.
-
Лазерне зварювання діафрагми та силового елемента для високої надійності та довговічності.
-
Змінний/чистимий вхідний фільтр-сітка.
-
Зовнішнє регулювання перегріву.
-
Капілярна трубка: зазвичай 1.5 м.
Принцип роботи
Alco Controls TI-SW працює за принципом балансу трьох сил, що діють на діафрагму:
-
Тиск термобалона: Температура на виході з випарника впливає на тиск газу/рідини в термобалоні. Цей тиск передається на верхню частину діафрагми, намагаючись відкрити вентиль.
-
Тиск випаровування (внутрішній тиск у випарнику): Оскільки вентиль має внутрішнє вирівнювання, тиск холодоагенту всередині випарника (на виході) діє на нижню частину діафрагми, намагаючись закрити вентиль.
-
Тиск пружини: Регулювальна пружина також діє на нижню частину діафрагми, допомагаючи закрити вентиль. Натяг цієї пружини визначає значення перегріву.
Цей баланс сил підтримує постійний перегрів, що забезпечує повне випаровування холодоагенту у випарнику та захищає компресор від гідравлічного удару. Збалансований порт робить цей вентиль особливо стійким до коливань тиску в системі, підвищуючи стабільність його роботи.
Застосування
Терморегулюючий вентиль Alco Controls TI-SW ідеально підходить для:
-
Низькотемпературних холодильних установок (морозильні камери, холодильні вітрини з низькою температурою).
-
Промислового охолодження з низькими температурами випаровування.
-
Систем з одним випарником, де немає значного перепаду тиску в лінії всмоктування після випарника (що є характерним для застосувань з внутрішнім вирівнюванням).
-
Систем, де потрібна легка та швидка установка/демонтаж завдяки різьбовим з'єднанням.
-
Систем, де може виникнути необхідність зміни продуктивності (завдяки взаємозамінним дросельним вузлам).
Переваги
-
Точний контроль перегріву: Завдяки збалансованому порту та якісному термостатичному елементу.
-
Гнучкість продуктивності: Взаємозамінні дросельні вузли дозволяють адаптувати продуктивність вентиля до різних вимог системи.
-
Простота монтажу та обслуговування: Підключення під гайку спрощують установку та демонтаж. Вбудований фільтр легко чиститься.
-
Надійність: Герметична конструкція та використання високоякісних матеріалів забезпечують тривалий термін служби.
-
Оптимізований для низьких температур: Заряд "SW" спеціально розроблений для ефективної роботи в низькотемпературних системах.
Важливі аспекти монтажу
-
Внутрішнє вирівнювання: Цей тип ТРВ підходить для систем, де перепад тиску у випарнику не перевищує 1 бар. Для випарників з великим перепадом тиску (наприклад, з розподільниками або дуже великих випарників) слід використовувати ТРВ із зовнішнім вирівнюванням (серія TIE-SW).
-
Під час монтажу під гайку переконайтеся у правильній затяжці гайок, щоб уникнути витоків, але не перетягуйте.
-
Термобалон необхідно правильно закріпити на виході з випарника для точного зчитування температури.
Висновок
Терморегулюючий вентиль Alco Controls TI-SW є надійним та високоефективним компонентом, спеціально розробленим для низькотемпературних холодильних систем. Його конструкція з внутрішнім вирівнюванням, збалансованим портом та підключенням під гайку робить його відмінним вибором для багатьох типових застосувань, де цінуються простота монтажу, стабільність роботи та ефективність в умовах низьких температур випаровування.
