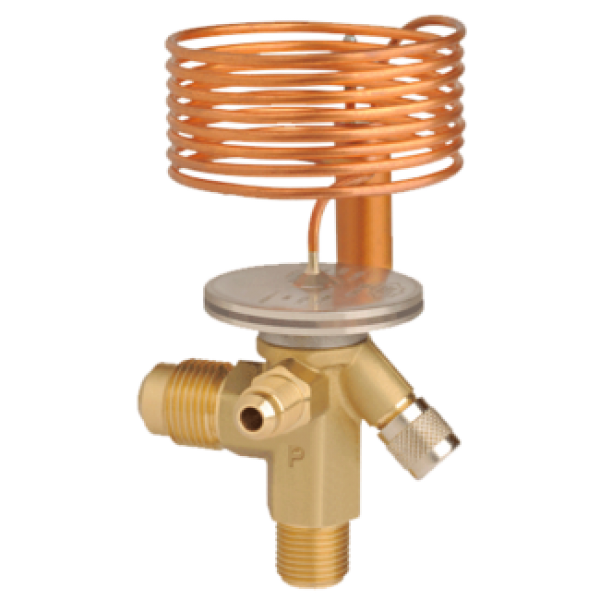

Терморегулюючий вентиль Alco Controls TIE-NW (із зовнішнім вирівнюванням, під гайку)
Alco Controls TIE-NW — це серія компактних та надійних терморегулюючих вентилів (ТРВ) із зовнішнім вирівнюванням тиску та підключенням під гайку (flare) від Alco Controls (частина Emerson Climate Technologies). Ці вентилі призначені для точного керування подачею рідкого холодоагенту у випарники холодильних систем та систем кондиціонування повітря.
Літера "N" в позначенні "NW" вказує на сумісність з холодоагентами середнього температурного діапазону, зокрема R407C та R407A/F. Літера "W" зазвичай позначає рідкий заряд (Liquid charge) термостатичного елемента, який, як правило, не має функції MOP (Maximum Operating Pressure - обмеження максимального робочого тиску). Додаткова літера "E" у назві серії TIE чітко вказує на зовнішнє вирівнювання (External Equalization).
Ключові характеристики
-
Виробник: Alco Controls (Emerson Climate Technologies)
-
Серія: TIE (Thermal Expansion Valve - Interchangeable orifice, External equalization)
-
Модель / Заряд: TIE-NW
-
Призначення: Терморегулюючий розширювальний вентиль (ТРВ)
-
Тип вирівнювання тиску: Зовнішнє вирівнювання (External Equalization). Цей тип вирівнювання є обов'язковим для випарників з великим перепадом тиску (понад 1 бар), наприклад, з розподільниками холодоагенту або у великих системах. Трубка вирівнювання підключається до лінії всмоктування за випарником.
-
Тип підключення: Під гайку (Flare connections). Це різьбові з'єднання, що забезпечують легкість монтажу та демонтажу без пайки.
-
Розмір підключень (типові для серії TIE-NW):
-
Вхід: 3/8" SAE Flare
-
Вихід: 1/2" SAE Flare
-
Підключення вирівнювання: 1/4" SAE Flare (7/16"-20 UNF Flare)
-
Примітка: Серія TI/TIE має взаємозамінні дросельні вузли (orifice assemblies), що дозволяє змінювати продуктивність вентиля на місці без заміни всього корпусу (наприклад, TIO-00X, TIO-000, TIO-001, ..., TIO-006). Розмір TIE-NW сам по собі не вказує на конкретний розмір дросельного вузла. Продуктивність вентиля залежить від встановленого дросельного вузла.
-
Тип холодоагенту: Оптимізований для R407C, R407A, R407F.
-
Тип заряду термостатичного елемента: "W" (рідкий заряд). Цей тип заряду, як правило, не має функції MOP (без обмеження тиску).
-
Діапазон робочих температур випаровування: Зазвичай від -45°C до +20°C. Цей широкий діапазон робить його придатним як для середньотемпературних, так і для низькотемпературних застосувань.
-
Максимальний робочий тиск (MWP / PS): До 45 бар (652 psig).
-
Конструкція:
-
Збалансований порт (Balanced port design): Ключова особливість, яка дозволяє вентилю підтримувати постійний перегрів у широкому діапазоні робочих умов, навіть при значних коливаннях тиску конденсації або перепаду тиску на вентилі.
-
Герметичний корпус з кованої латуні.
-
Лазерне зварювання діафрагми та силового елемента для високої надійності та довговічності.
-
Змінний/чистимий вхідний фільтр-сітка.
-
Зовнішнє регулювання перегріву.
-
Капілярна трубка: зазвичай 1.5 м.
Принцип роботи
Alco Controls TIE-NW працює за принципом балансу трьох сил, що діють на діафрагму:
-
Тиск термобалона: Температура на виході з випарника впливає на тиск газу/рідини в термобалоні. Цей тиск передається на верхню частину діафрагми, намагаючись відкрити вентиль.
-
Тиск випаровування (зовнішнє вирівнювання): Через зовнішню вирівнювальну лінію тиск холодоагенту в лінії всмоктування після випарника діє на нижню частину діафрагми, намагаючись закрити вентиль. Це забезпечує точне зчитування тиску після всіх втрат у випарнику та розподільнику.
-
Тиск пружини: Регулювальна пружина також діє на нижню частину діафрагми, допомагаючи закрити вентиль. Натяг цієї пружини визначає значення перегріву.
Цей баланс сил підтримує постійний перегрів, що забезпечує повне випаровування холодоагенту у випарнику та захищає компресор від гідравлічного удару. Збалансований порт робить цей вентиль особливо стійким до коливань тиску в системі, підвищуючи стабільність його роботи.
Застосування
Терморегулюючий вентиль Alco Controls TIE-NW ідеально підходить для:
-
Комерційного охолодження (холодильні вітрини, камери, шафи) середнього температурного діапазону.
-
Систем кондиціонування повітря.
-
Теплових насосів.
-
Систем з великими випарниками або розподільниками холодоагенту, де спостерігається значний перепад тиску у випарнику.
-
Систем, де потрібна легка та швидка установка/демонтаж завдяки різьбовим з'єднанням.
-
Систем, де може виникнути необхідність зміни продуктивності (завдяки взаємозамінним дросельним вузлам).
Переваги
-
Точний контроль перегріву: Завдяки зовнішньому вирівнюванню та збалансованому порту, що забезпечує оптимальну ефективність випарника.
-
Гнучкість продуктивності: Взаємозамінні дросельні вузли дозволяють адаптувати продуктивність вентиля до різних вимог системи.
-
Простота монтажу та обслуговування: Підключення під гайку спрощують установку та демонтаж. Вбудований фільтр легко чиститься.
-
Надійність: Герметична конструкція та використання високоякісних матеріалів забезпечують тривалий термін служби.
-
Широкий діапазон температур: Заряд "NW" забезпечує ефективну роботу в широкому діапазоні температур випаровування, що робить його універсальним для R407C (та суміжних).
Важливі аспекти монтажу
-
Підключення лінії зовнішнього вирівнювання: Обов'язково підключіть трубку зовнішнього вирівнювання до лінії всмоктування за випарником (або за розподільником, якщо він є) для коректної роботи вентиля. Неправильне підключення або його відсутність призведе до несправності системи.
-
Під час монтажу під гайку переконайтеся у правильній затяжці гайок, щоб уникнути витоків, але не перетягуйте.
-
Термобалон необхідно правильно закріпити на виході з випарника для точного зчитування температури.
Висновок
Терморегулюючий вентиль Alco Controls TIE-NW є надійним та ефективним компонентом для холодильних систем, що працюють на R407C (та аналогах), особливо тих, що мають великі випарники або розподільники. Його конструкція із зовнішнім вирівнюванням, збалансованим портом та підключенням під гайку забезпечує точне та стабільне керування потоком холодоагенту, сприяючи високій ефективності системи та захисту компресора.
