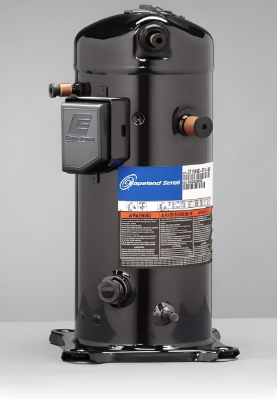

Детальний Опис Спірального Компресора Copeland Scroll ZF 34 K5E-TFD-567

Copeland Scroll ZF 34 K5E-TFD-567 — це високопродуктивний спіральний компресор, широко застосовуваний у промислових холодильних системах. Він вирізняється високою надійністю, енергоефективністю та довгим терміном служби. Його назва походить від унікальної конструкції робочих елементів — двох спіралей, які ефективно стискають холодоагент.

Основні характеристики

• Бренд: Copeland (частина корпорації Emerson).
• Модель: ZF 34 K5E-TFD-567.
• Тип компресора: Спіральний герметичний. Ця технологія забезпечує плавну роботу, низький рівень вібрації та високу ефективність завдяки безперервному процесу стиснення.
• Призначення: Низькотемпературні холодильні системи. Оптимізований для досягнення та підтримки дуже низьких температур, що робить його ідеальним для глибокого заморожування.
• Холодоагенти: Сумісний з R404A, R407A. Для підтвердження сумісності з іншими холодоагентами завжди рекомендується звертатися до виробника або офіційної технічної документації.
• Напруга живлення: 380-420 В, 50 Гц, трифазний змінний струм. Це забезпечує стабільну та потужну роботу, необхідну для промислових установок.
• Об'ємна продуктивність: 29.1 м³/год (об'єм пари, який компресор може перекачати за годину). Цей показник свідчить про значну продуктивність, що дозволяє ефективно обслуговувати великі холодильні системи.
• Об'єм заправки масла: 3.4 літра (використовується масло типу POE). Дотримання типу та об'єму масла є критично важливим для належного змащення, охолодження та довговічності компресора.
• Потужність: Залежить від конкретних робочих умов (температури конденсації, випаровування, перегріву). Точні значення можна знайти в таблицях продуктивності технічної документації Copeland.
• Рівень шуму: Залежить від робочих умов та конфігурації системи. Детальні дані зазвичай доступні в офіційній документації виробника.
• Холодопродуктивність: Значення холодопродуктивності наведені в таблицях характеристик і безпосередньо залежать від температури конденсації та випаровування. Ці дані є ключовими для точного підбору компресора під конкретні вимоги системи.
• Виконання TFD-567: Це спеціальне виконання компресора, яке може включати особливості конструкції. Цей суфікс зазвичай вказує на наявність певних вбудованих функцій або додаткових компонентів. Зокрема, у цьому виконанні часто інтегрується вбудований вентиль DTC (Discharge Temperature Control) для контролю температури нагнітання, що підвищує надійність компресора в певних робочих умовах.
• Всмоктувальний патрубок: 1 3/4 дюйма (через нього холодоагент всмоктується в компресор).
• Нагнітальний патрубок: 1 1/4 дюйма (через нього стиснутий холодоагент виходить з компресора).
• Розміри: 280 мм (довжина) x 280 мм (ширина) x 534 мм (висота).
• Вага: 63.1 кг.
• Країна виробник: Німеччина, що підкреслює високі стандарти якості виробництва та надійність продукції.
• Гарантія: 12 місяців.

Принцип роботи та переваги

Спіральний компресор функціонує за рахунок взаємодії двох спіралей: одна нерухома (статор), а інша (ротор) здійснює орбітальний рух всередині першої, не обертаючись навколо своєї осі. Цей рух створює серію газових кишень, які поступово зменшуються в об'ємі від периферії до центру, стискаючи пару холодоагенту. Такий механізм забезпечує безперервний, плавний і високоефективний процес стиснення.

Переваги:

• Висока надійність: Завдяки мінімальній кількості рухомих частин, відсутності клапанів та використанню високоякісних матеріалів, спіральні компресори Copeland відомі своєю винятковою довговічністю та стійкістю до зносу.
• Висока енергоефективність: Плавний процес стиснення без втрат на перетікання газу забезпечує високий коефіцієнт корисної дії (ККД) та знижує експлуатаційні витрати за рахунок меншого споживання електроенергії.
• Низький рівень шуму та вібрації: Відсутність клапанів та зворотно-поступальних рухів робить роботу компресора значно тихішою та з меншою вібрацією, що є важливою перевагою в умовах, де потрібно знизити шумове забруднення.
• Компактні розміри: Навіть при високій продуктивності, компресор зберігає відносно компактні розміри, що полегшує його інтеграцію та обслуговування в різних холодильних установках.
• Широкий діапазон робочих температур: Компресор оптимізований для роботи в умовах низьких температур випаровування, що дозволяє досягати глибокого охолодження, необхідного для заморожування.
• Сумісність з різними холодоагентами: Можливість використання з поширеними холодоагентами R404A та R407A забезпечує гнучкість у застосуванні.

Застосування

Компресор Copeland Scroll ZF 34 K5E-TFD-567 ідеально підходить для широкого спектра промислових та комерційних застосувань, де потрібне потужне та надійне низькотемпературне охолодження:

• Промислова холодильна техніка: Холодильні камери, морозильні ларі, льодогенератори, де потрібна значна холодопродуктивність.
• Торговельне обладнання: Морозильні та холодильні шафи великого об'єму, холодильні вітрини у супермаркетах та гіпермаркетах.
• Фармацевтична промисловість: Холодильні камери для зберігання лікарських препаратів, вакцин та інших чутливих до температури матеріалів, де точний контроль температури є критично важливим.
• Харчова промисловість: Використовується для зберігання та заморожування м'яса, риби, молочних продуктів та інших швидкопсувних товарів, забезпечуючи їх свіжість та якість.

Важливі уточнення

• Виконання TFD-567: Для точного розуміння всіх особливостей цього виконання, включаючи тип з'єднань та наявність додаткового обладнання, необхідно звернутися до офіційної технічної документації Copeland.
• Вентиль DTC: Цей вентиль, якщо він присутній або встановлюється, служить для додаткового контролю температури нагнітання, що є важливим для захисту компресора від перегріву в певних робочих умовах.
• Холодоагенти: Завжди перевіряйте актуальний список сумісних холодоагентів у виробника та дотримуйтесь рекомендацій щодо їх використання для забезпечення оптимальної та безпечної роботи компресора.
• Потужність та рівень шуму: Ці параметри є динамічними та залежать від конкретних умов експлуатації (навантаження, температура навколишнього середовища, конфігурація системи). Для точних даних завжди звертайтеся до офіційної технічної документації.

Висновок

Copeland Scroll ZF 34 K5E-TFD-567 — це високоефективний, надійний та потужний спіральний компресор, що є чудовим вибором для багатьох низькотемпературних холодильних систем. Його значна об'ємна продуктивність, доведена довговічність та компактні розміри роблять його ідеальним рішенням для забезпечення стабільного та ефективного охолодження у промислових та комерційних умовах.
