Детальний Опис Спірального Компресора Copeland Scroll ZF 13 K4E-TFD-556

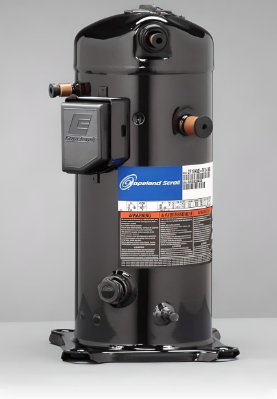

Компресор Copeland Scroll ZF 13 K4E-TFD-556 — це високопродуктивний спіральний компресор, спеціально розроблений для ефективної роботи в низькотемпературних холодильних системах. Ця модель відрізняється високою надійністю, ефективністю та довговічністю, що робить її ідеальним вибором для широкого спектру промислових застосувань.

Технічні характеристики

• Бренд: Copeland (частина корпорації Emerson).
• Модель: ZF 13 K4E-TFD-556.
• Тип компресора: Спіральний герметичний. Ця технологія забезпечує плавну роботу, високу ефективність, низький рівень шуму та тривалий термін служби.
• Призначення: Низькотемпературні холодильні системи. Оптимізований для ефективного охолодження до дуже низьких температур.
• Холодоагент: Сумісний з R404A, R407A, R22. Розширена сумісність з R22 надає більшу гнучкість у використанні.

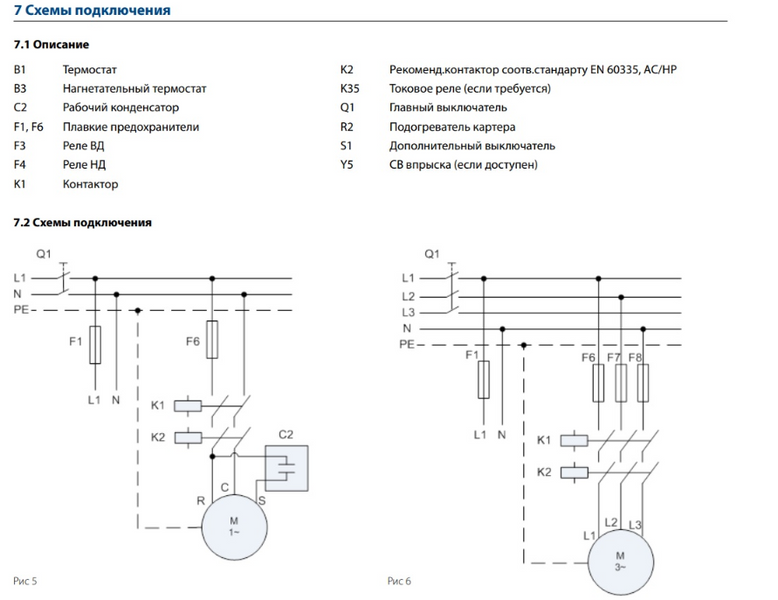

• Напруга живлення: 380-420 В, 50 Гц, трифазний змінний струм. Це забезпечує стабільну та потужну роботу.
• Об'ємна продуктивність: 11.8 м³/год (об'єм пари, який компресор може перекачати за годину). Це свідчить про високу продуктивність, що дозволяє обслуговувати більш об'ємні системи.
• Об'єм заправки масла: 1.9 літра (використовується масло типу POE). Важливо дотримуватися типу та об'єму масла для належної роботи та довговічності компресора.
• Потужність: 4 кінські сили (HP).
• Рівень шуму: 51.5 дБА (на відстані 1 метр). Це порівняно низький рівень шуму для компресора такої потужності, що сприяє комфортнішій експлуатації.

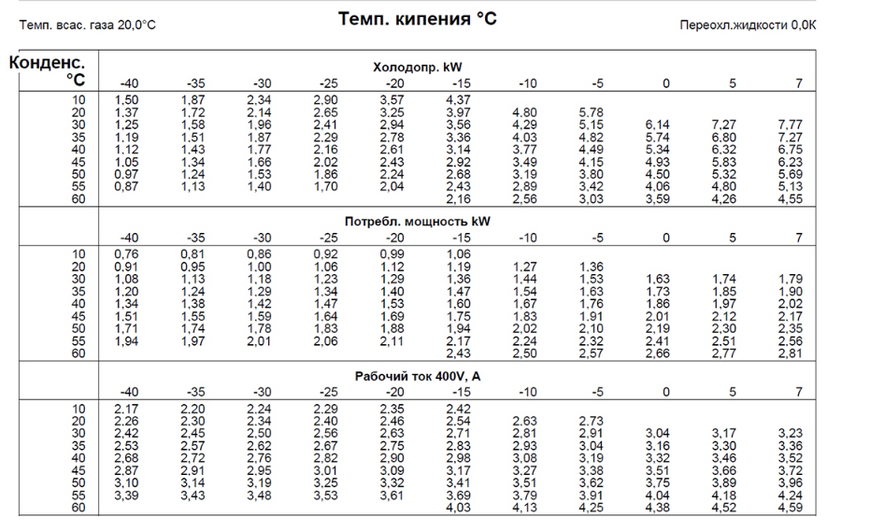

• Холодопродуктивність (при температурі конденсації +40°C):
  • При температурі випаровування -35°C: 2.8 кВт
  • При температурі випаровування -30°C: 3.5 кВт
  • При температурі випаровування -25°C: 4.3 кВт
  • При температурі випаровування -20°C: 5.3 кВт
  • При температурі випаровування -15°C: 6.4 кВт
  • При температурі випаровування -10°C: 7.7 кВт
  • При температурі випаровування -5°C: 9.1 кВт
  • Ці дані демонструють здатність компресора забезпечувати значну холодопродуктивність навіть при дуже низьких температурах випаровування.

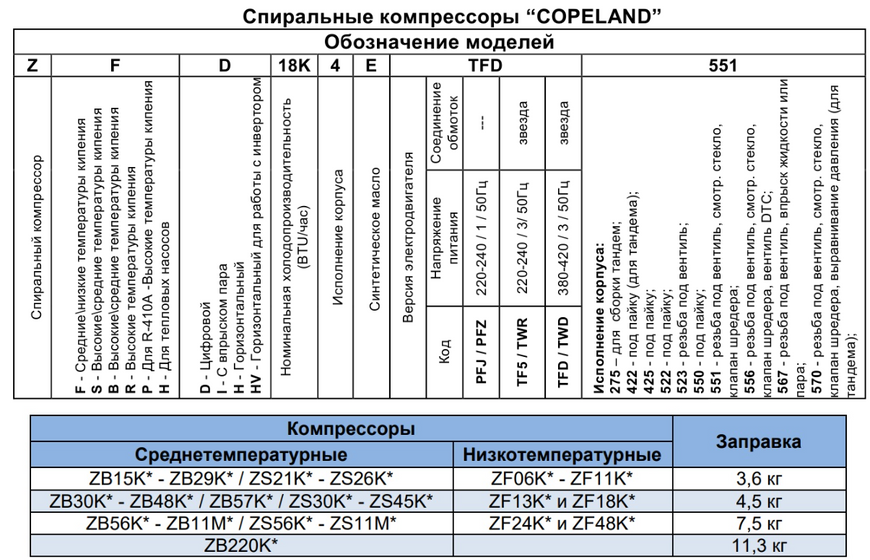

• Виконання: Різьба під вентиль Rotalock, укомплектований вентилем DTC. (Примітка: Суфікс "556" вказує на наявність вентиля DTC, що відрізняє його від версії "551").

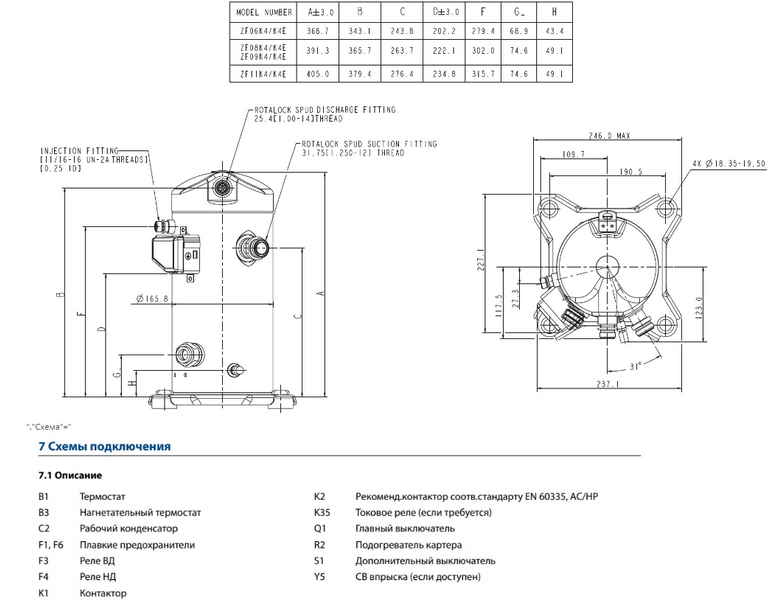

• Всмоктувальний патрубок: 1 1/4 дюйма (приблизно 31.75 мм). Це труба, через яку холодоагент всмоктується в компресор.
• Нагнітальний патрубок: 1 дюйм (приблизно 25.4 мм). Це труба, через яку стиснутий холодоагент виходить з компресора.
• Розміри: 246 мм (довжина) x 251 мм (ширина) x 442 мм (висота). Компактні розміри полегшують інтеграцію в різні холодильні установки.
• Вага: 38 кг.
• Країна виробник: Німеччина, що свідчить про високі стандарти якості виробництва.
• Гарантія: 12 місяців.

Принцип роботи та переваги

Спіральний компресор працює за принципом стиснення пари холодоагенту між двома спіральними роторами: одним стаціонарним (нерухомим) та одним обертовим (рухомим). Рухома спіраль здійснює орбітальний рух всередині нерухомої, поступово зменшуючи об'єм газових кишень. Цей процес забезпечує постійне та плавне стиснення, що відрізняє його від поршневих компресорів.

Переваги:

• Висока надійність: Завдяки якісним матеріалам, мінімальній кількості рухомих частин та передовим технологіям виробництва, компресор має тривалий термін служби.
• Висока ефективність: Плавний процес стиснення без втрат на перетікання газу забезпечує високий коефіцієнт корисної дії та низьке споживання електроенергії.
• Низький рівень шуму та вібрації: Відсутність клапанів та поршневих рухів робить роботу компресора значно тихішою та з меншою вібрацією, що важливо для багатьох застосувань.
• Компактні розміри: Полегшує монтаж та обслуговування, дозволяючи встановлювати його в обмеженому просторі.
• Широкий діапазон робочих температур: Оптимізований для роботи в умовах низьких температур випаровування, що робить його ідеальним для глибокого охолодження.
• Сумісність з різними холодоагентами: Може використовуватися з холодоагентами R404A, R407A та R22, що забезпечує гнучкість у застосуванні та можливість заміни в існуючих системах з R22.
• Наявність вентиля DTC: Ця особливість покращує регулювання та контроль роботи компресора, оптимізуючи його продуктивність та енергоспоживання.

Застосування

Компресор Copeland Scroll ZF 13 K4E-TFD-556 широко використовується в різноманітних галузях, де потрібне надійне низькотемпературне охолодження:

• Промислова холодильна техніка: холодильні камери, морозильні ларі, льодогенератори.
• Торговельне обладнання: холодильні вітрини, морозильні шафи.
• Фармацевтична промисловість: холодильні камери для зберігання лікарських препаратів.
• Харчова промисловість: для зберігання заморожених продуктів.

Висновок

Copeland Scroll ZF 13 K4E-TFD-556 — це надійний, ефективний та високотехнологічний спіральний компресор, який є відмінним рішенням для низькотемпературних холодильних систем. Його висока продуктивність, порівняно низький рівень шуму, розширена сумісність з холодоагентами, наявність вентиля DTC, довгий термін служби та компактні розміри роблять його ідеальним вибором для широкого спектра промислових та комерційних застосувань, де важлива стабільність та оптимізація роботи.
