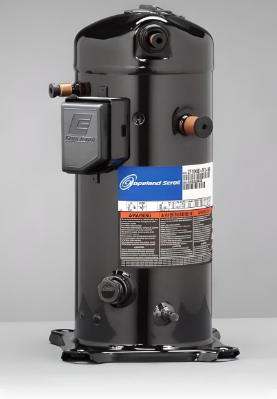

Спіральний компресор Copeland Scroll ZB76K5E-TFD-567

Огляд продукту

Спіральний компресор Copeland Scroll ZB76K5E-TFD-567 — це високоефективний герметичний спіральний компресор від компанії Copeland (частина Emerson Climate Technologies). Ця модель належить до серії ZB, яка призначена для використання у середньотемпературних (MHBP - Medium to High Back Pressure) холодильних системах. Літерний індекс "K5E" у моделі вказує на оптимізовану ефективність, що характерна для новішого покоління компресорів ZB, які розроблені для роботи з сучасними холодоагентами з низьким GWP (потенціалом глобального потепління).

Ключові переваги спіральної технології Copeland:

• Висока енергоефективність: Оптимізована конструкція спіралей та ефективний двигун забезпечують значну економію електроенергії та зниження експлуатаційних витрат.

• Надійність та довговічність: Мінімум рухомих частин і відмінна стійкість до гідроударів (потрапляння рідкого холодоагенту) значно подовжують термін служби компресора.

• Низький рівень шуму та вібрації: Плавний і безперервний процес стиснення забезпечує тиху роботу, що важливо для чутливих до шуму об'єктів.

• Універсальність холодоагентів: Сумісність із широким спектром сучасних холодоагентів, включаючи ті, що мають низький GWP.

• Компактний дизайн: Спіральна технологія дозволяє створювати компресори з відносно невеликими габаритами та вагою, що спрощує їх встановлення та інтеграцію в різноманітні системи.

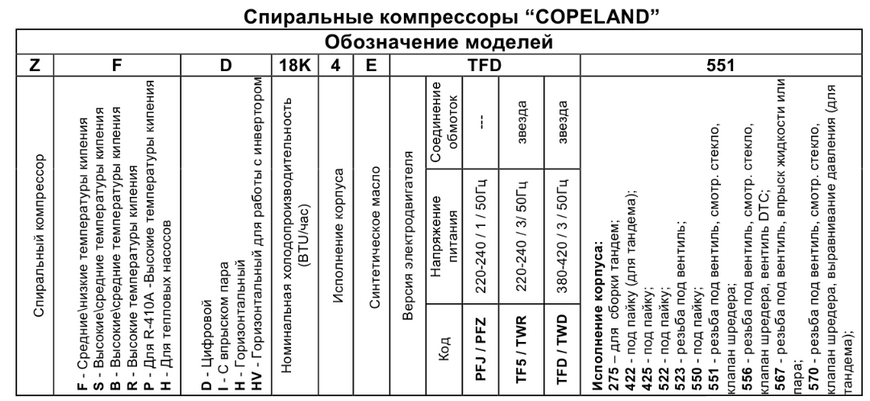

Суфікс -TFD вказує на трифазний двигун. Суфікс -567 є номером специфікації (Bill of Material, BOM), який деталізує комплектацію компресора, зокрема, тип приєднань та наявність певних аксесуарів.

Основні технічні характеристики (для ZB76K5E-TFD-567)

• Модель компресора: ZB76K5E-TFD-567

• Виробник: Copeland (Emerson Climate Technologies)

• Тип компресора: Герметичний спіральний (фіксована швидкість).

• Застосування (температурний режим): MHBP (Medium to High Back Pressure) – Середньотемпературний.

  • Типовий діапазон температури випаровування: від -25°C до +10°C.

• Холодильні агенти (фреони): R-134a, R-404A, R-407A, R-407C, R-407F, R-448A, R-449A, R-450A, R-507, R-513A. Ця "K5E" серія оптимізована для сучасних холодоагентів.

• Живлення: 380-420 В, 3 фази, 50 Гц.

• Об'ємна продуктивність (Swept Volume / Displacement): 28.8 м³/год (при 50 Гц).

• Номінальна потужність двигуна: 10.0 к.с. (або 10.0 HP).

• Тип двигуна: TFD (Three Phase Discus) – трифазний.

• Максимальний робочий струм (MCC - Maximum Continuous Current): 20.0 A.

• Олива:

  • Тип: POE (Polyolester - поліефірне масло).

  • Бренд та тип оливи: Emerson Copeland POE Oil RL-32-3MAF або аналогічний.

  • Об'єм заправки: 3.37 - 3.4 л.

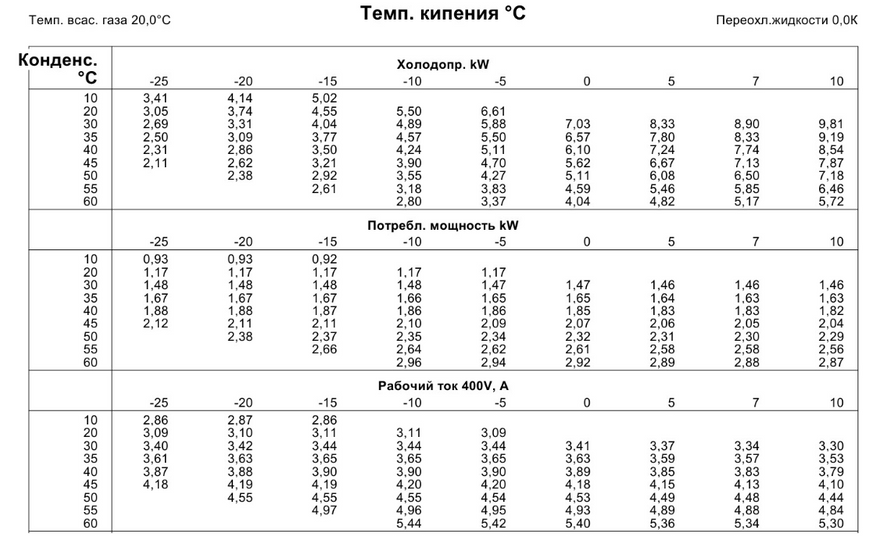

• Холодопродуктивність (типові умови EN12900 MHBP, температура конденсації +40°C, перегрів 10К, переохолодження 0К):

  • Для R404A:

    • При -10°C кипіння: близько 17.3 кВт.

  • Для R134a:

    • При 0°C кипіння: близько 13.6 кВт.

• Приєднувальні розміри патрубків:

  • Всмоктування: 1 3/4" (Rotolock-різьба).

  • Нагнітання: 1 1/4" (Rotolock-різьба).

• Особливості BOM -567:

  • Заряджений POE-оливою.

  • Має внутрішній захист двигуна (Internal Klixon).

  • Rotolock-приєднання з різьбою та оглядовим склом (Sight Glass).

  • Включає термостат лінії нагнітання (Discharge Line Thermostat).

  • Клемна коробка (Terminal Box) зі ступенем захисту IP54.

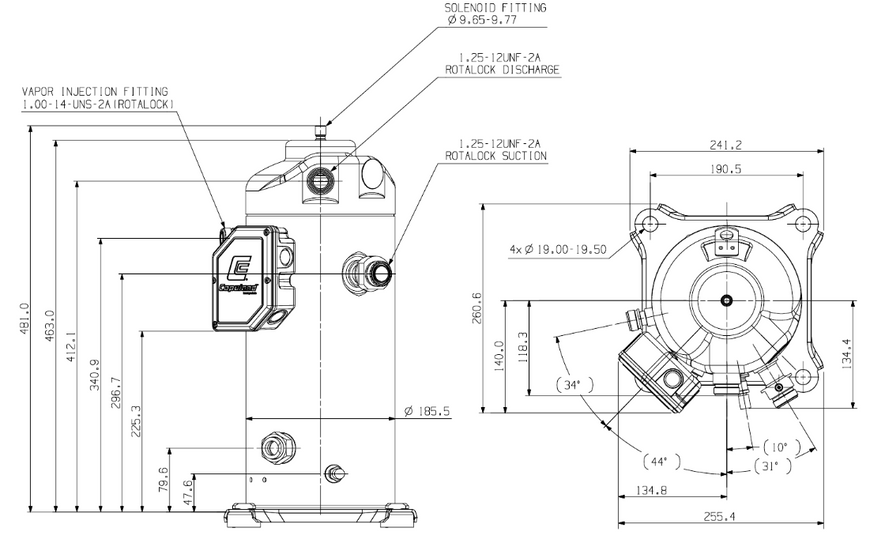

• Габаритні розміри (приблизно): Довжина: 280 мм, Ширина: 280 мм, Висота: 534 мм.

• Вага: Приблизно 61 - 65 кг.

• Рівень шуму: Зазвичай близько 67 - 72 дБ(А) (звуковий тиск на 1м).

Сфери застосування

Спіральний компресор Copeland Scroll ZB76K5E-TFD-567 ідеально підходить для широкого спектра середньотемпературних холодильних установок, де потрібна надійна та ефективна робота:

• Комерційні холодильні камери: для зберігання свіжих продуктів у супермаркетах, ресторанах та на складах.

• Холодильні вітрини та шафи: у магазинах та закладах громадського харчування.

• Агрегати для охолодження напоїв та льодогенератори.

• Чілери: для охолодження рідин у системах кондиціонування повітря та промислових процесах.

• Професійне кухонне холодильне обладнання.

Переваги компресора Copeland Scroll ZB76K5E-TFD-567

• Висока енергоефективність: Оптимізована спіральна технологія забезпечує значну економію електроенергії під час роботи.

• Покращена надійність: Конструкція "K5E" забезпечує підвищену стійкість і довговічність, а вбудований захист двигуна та термостат лінії нагнітання підвищують безпеку експлуатації.

• Низький рівень шуму та вібрації: Сприяє створенню комфортнішого акустичного середовища, що важливо для установок у місцях присутності людей.

• Широка сумісність з холодоагентами: Можливість роботи з різними сучасними холодоагентами, включаючи ті, що мають низький GWP, що робить його адаптивним до екологічних вимог.

• Простота інтеграції: Компактні розміри та відносно невелика вага спрощують монтаж та обслуговування.
