Спіральний компресор Copeland Scroll ZB114KCE-TFD-551 / 651
Огляд продукту

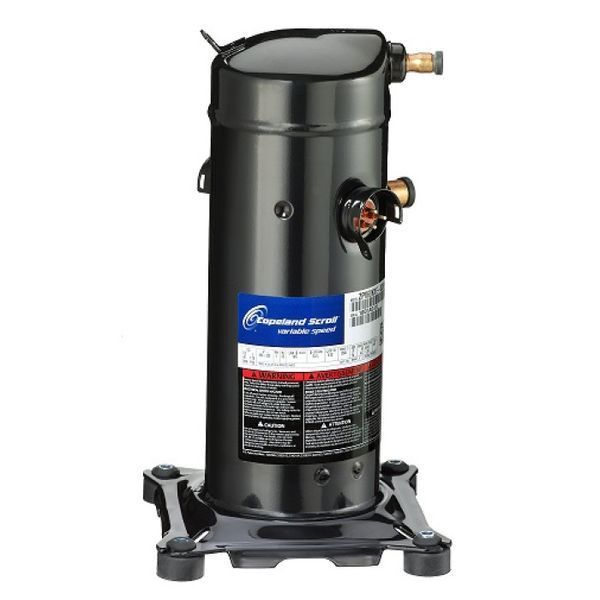

Спіральний компресор Copeland Scroll ZB114KCE-TFD — це потужний герметичний спіральний компресор від компанії Copeland (частина Emerson Climate Technologies). Ця модель розроблена для застосувань у середньотемпературних (MHBP - Medium to High Back Pressure) холодильних системах, що потребують високої ефективності, надійності та довговічності. Компресори серії ZB широко використовуються в комерційному холодильному обладнанні завдяки своїм експлуатаційним характеристикам та надійності.
Ключові переваги спіральної технології Copeland:
-
Висока енергоефективність: Оптимізований процес стиснення з мінімальними втратами забезпечує ефективне використання енергії, що веде до зниження експлуатаційних витрат.
-
Надійність та довговічність: Конструкція з меншою кількістю рухомих частин та висока стійкість до гідроударів (потрапляння рідкого холодоагенту) значно подовжують термін служби компресора.
-
Низький рівень шуму та вібрації: Плавний і безперервний процес стиснення забезпечує значно тихішу роботу та меншу вібрацію порівняно з поршневими компресорами.
-
Компактний дизайн: Спіральна технологія дозволяє створювати компресори з відносно невеликими габаритами та вагою, що спрощує їх встановлення та інтеграцію в різноманітні системи.

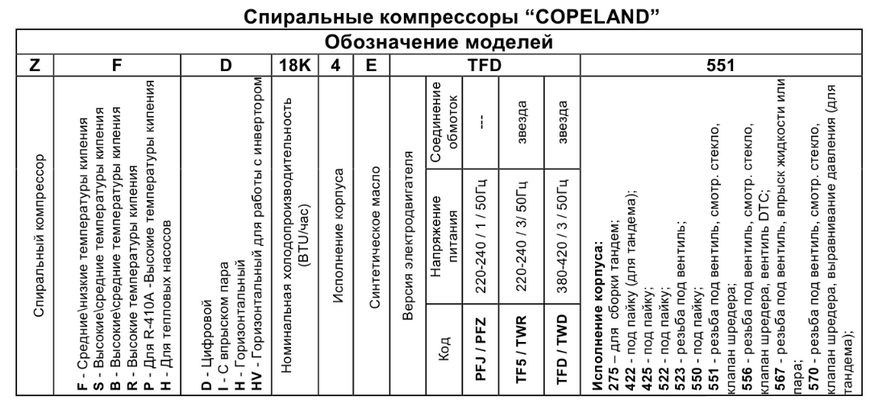

Суфікс -TFD вказує на трифазний двигун. Суфікси -551 та -651 є номерами специфікацій (Bill of Material, BOM), які деталізують комплектацію компресора, зокрема, тип приєднань та наявність певних аксесуарів. Базові технічні характеристики для ZB114KCE-TFD залишаються однаковими, незалежно від цих суфіксів.
Основні технічні характеристики (для ZB114KCE-TFD)
-
Модель компресора: ZB114KCE-TFD-551 / 651 (базова модель ZB114KCE-TFD)
-
Виробник: Copeland (Emerson Climate Technologies)
-
Тип компресора: Герметичний спіральний (фіксована швидкість).
-
Застосування (температурний режим): MHBP (Medium to High Back Pressure) – Середньотемпературний.
-
Холодильні агенти (фреони): R22, R134a, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R507, R513A.
-
Живлення: 380-420 В, 3 фази, 50 Гц.
-
Об'ємна продуктивність (Swept Volume / Displacement): 43.4 м³/год (при 50 Гц).
-
Номінальна потужність двигуна: 15.0 к.с. (або 15.0 HP).
-
Тип двигуна: TFD (Three Phase Discus) – трифазний.
-
Пусковий струм (LRA - Locked Rotor Amps): 174.0 A.
-
Максимальний робочий струм (MCC - Maximum Continuous Current): 33.3 A.
-
Олива:
-
Тип: POE (Polyolester - поліефірне масло).
-
Бренд та тип оливи: Copeland POE Oil RL32-3MAF або аналогічний.
-
Об'єм заправки: 3.3 - 3.38 л.
-

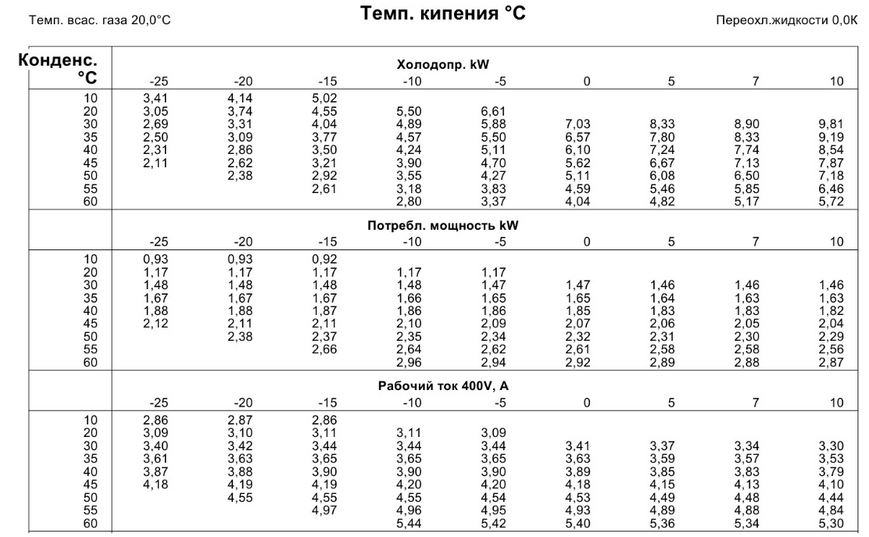

Холодопродуктивність (типові умови EN12900 MHBP, температура конденсації +40°C, перегрів 10К, переохолодження 0К):
-

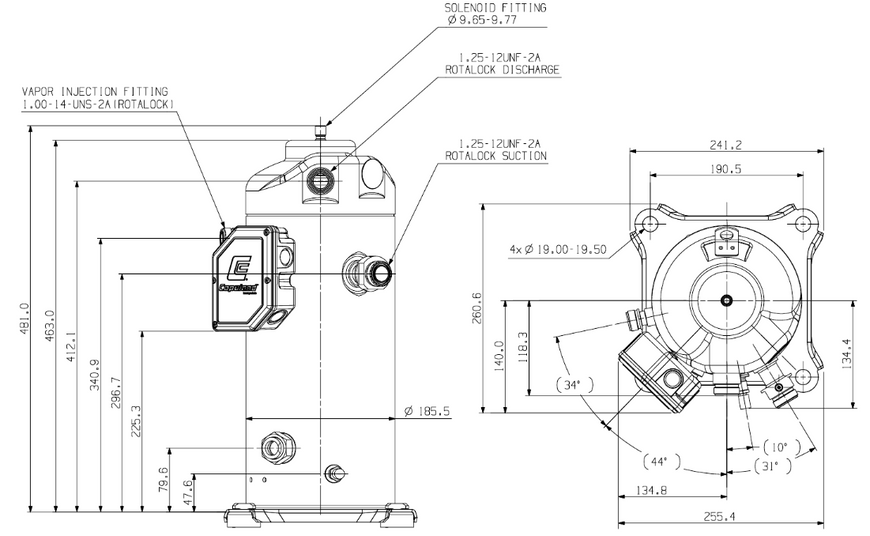

Приєднувальні розміри патрубків (Rotolock):
-
Габаритні розміри (приблизно): Довжина: 264 мм, Ширина: 285 мм, Висота: 552 мм.
-
Вага: Приблизно 66 - 70 кг.
-
Рівень шуму: Зазвичай близько 71-72 дБ(А) (звуковий тиск на 1м), 83 дБ(А) (звукова потужність).
-
Рекомендований нагрівач картера: 90 Вт.
Відмінності між ZB114KCE-TFD-551 та ZB114KCE-TFD-651
Обидві моделі, ZB114KCE-TFD-551 та ZB114KCE-TFD-651, мають однакові базові технічні характеристики компресора (продуктивність, об'єм, потужність), оскільки їхній основний механізм і двигун ідентичні. Різниця полягає у специфікації Bill of Material (BOM), що визначає комплектацію та певні конструктивні особливості:
-
ZB114KCE-TFD-551:
-
Приєднання: Поставляється з Rotolock-різьбовими приєднаннями для всмоктування (1 3/4") та нагнітання (1 1/4").
-
Додаткові компоненти: Включає вбудоване оглядове скло для оливи (Sight Glass) та штуцер Шредера (Schrader connection) для сервісного обслуговування оливної системи. Часто комплектується монтажними шайбами.
-

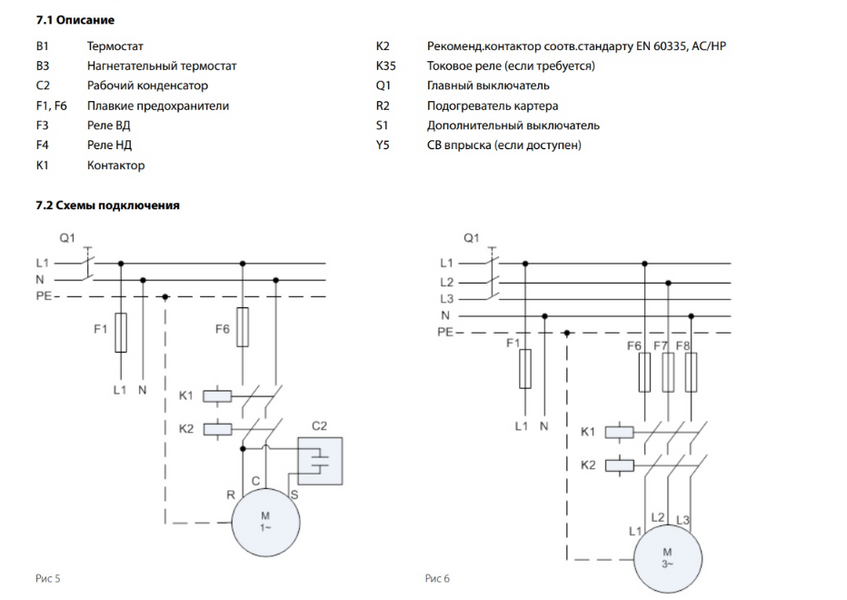

Електричне підключення: Стандартна клемна коробка.
-
Захист: Внутрішній захист двигуна.
-
Клас захисту: Зазвичай IP21 (IEC34) або IP44 з верхньою кришкою.
-
ZB114KCE-TFD-651:
-
Приєднання: Також оснащений Rotolock-різьбовими приєднаннями (1 3/4" всмоктування, 1 1/4" нагнітання).
-
Додаткові компоненти: Як і -551, зазвичай має вбудоване оглядове скло для оливи та штуцер Шредера.
-
Ключові відмінності: Основна відмінність може полягати у типі електричного підключення (наприклад, використання спеціального роз'єму/фішки замість стандартних клем для підвищеного ступеня захисту IP), або у певних відмінностях у вбудованих засобах захисту чи датчиках (наприклад, наявність термостата лінії нагнітання, що може відрізнятися у різних BOM). Інколи суфікс -651 може вказувати на модифікацію, розроблену для спеціальних умов або ринків, наприклад, з додатковими захисними елементами або певними сертифікаціями.
Важливо: Для отримання абсолютно точної та детальної інформації щодо комплектації за BOM-номерами -551 та -651 завжди рекомендується звертатися до офіційних технічних паспортів (datasheets) та документації виробника Copeland.
Сфери застосування
Спіральний компресор Copeland Scroll ZB114KCE-TFD ідеально підходить для широкого спектра середньотемпературних холодильних установок, де потрібна надійна та ефективна робота:
-
Комерційні холодильні камери: для зберігання свіжих та охолоджених продуктів у супермаркетах, ресторанах, на складах.
-
Холодильні вітрини та шафи: у магазинах та закладах громадського харчування.
-
Агрегати для охолодження напоїв та льодогенератори.
-
Чілери: для охолодження рідин у системах кондиціонування повітря та промислових процесах.
-
Професійне кухонне холодильне обладнання.
Переваги компресора Copeland Scroll ZB114KCE-TFD
-
Висока енергоефективність: Оптимізована спіральна технологія забезпечує значну економію електроенергії під час роботи.
-
Надійність та довговічність: Проста конструкція з меншою кількістю рухомих частин робить компресор менш схильним до зносу та пошкоджень, зокрема від гідроударів.
-
Низький рівень шуму та вібрації: Сприяє створенню комфортнішого акустичного середовища, що важливо для установок у місцях присутності людей.
-
Багатохолодоагентний: Сумісність з широким спектром холодоагентів, включаючи ті, що використовуються у сучасних системах.
-
Простота інтеграції: Компактні розміри та відносно невелика вага спрощують монтаж та обслуговування.
