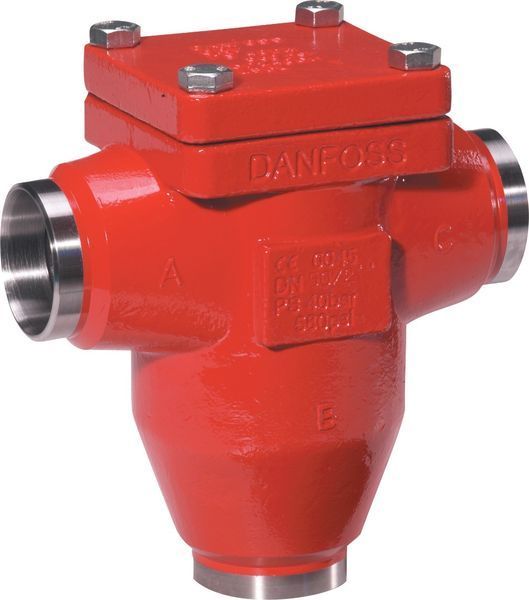

Регулятор температури мастила (триходовий клапан) Danfoss ORV 25 DIN H1 (148H3399): Детальний опис

Регулятор температури мастила Danfoss ORV 25 DIN H1 (148H3399) — це самокерований термостатичний триходовий клапан, спеціально розроблений для підтримання постійної оптимальної температури мастила в системах змащення газових компресорів, таких як гвинтові або турбокомпресори. Він працює за принципом змішування гарячого та охолодженого мастила, забезпечуючи ефективне та безпечне функціонування компресора, а також подовжуючи термін служби мастила.

Основні характеристики

• Тип клапана: Триходовий термостатичний регулюючий клапан температури мастила (3-way Thermostatic Oil Regulating Valve).

• Бренд: Danfoss — світовий лідер у виробництві компонентів для холодильних, кліматичних та промислових систем, що гарантує високу якість, надійність та відповідність міжнародним стандартам.

• Модель: ORV 25 — вказує на серію ORV (Oil Regulating Valve) та номінальний діаметр (DN 25).

• Тип корпусу: DIN H1 — позначає конструкцію корпусу та відповідність стандарту DIN (Deutsches Institut für Normung). "H1" вказує на конкретний тип корпусу клапана, зазвичай це стосується варіанту з приварними патрубками (Butt-weld).

• Код продукту: 148H3399 — унікальний ідентифікатор продукту Danfoss. Важливо: цей код зазвичай відноситься до корпусу клапана без термостатичного елемента. Термоелемент (з конкретною температурою спрацьовування, наприклад, 49°C) замовляється окремо.

• Діаметр з'єднання: DN 25 (1 дюйм) — вказує на номінальний діаметр підключення до трубопроводу.

• Тип приєднання: Зварювання встик (Butt-weld) — призначений для підключення до трубопроводу методом зварювання. Це забезпечує міцне та герметичне з'єднання для високих тисків.

• Матеріал корпусу: Сталь (Steel) — забезпечує високу міцність, довговічність та стійкість до високих тисків.

• Кількість портів: Три (A, B, C).

  • Порт A: Загальний вихід мастила (після змішування).

  • Порт B: Вхід гарячого мастила (наприклад, від масловідділювача).

  • Порт C: Вхід охолодженого мастила (наприклад, від маслоохолоджувача).

• Регулювання температури: Термостатичне (самокероване) — клапан не потребує зовнішнього джерела живлення або керування. Він реагує на температуру мастила за допомогою вбудованого термостатичного елемента з восковим наповнювачем.

• Термоелемент (НЕ входить у 148H3399, замовляється окремо): Стандартний термоелемент має температуру спрацьовування 49°C (120°F). Доступні інші температури (наприклад, 43°C, 54°C, 60°C, 66°C, 77°C), які дозволяють налаштувати клапан під конкретні вимоги системи. Елемент виготовлений з нержавіючої сталі з нікельованим покриттям.

• Максимальний робочий тиск (MWP): 40 бар (580 psig).

• Діапазон температури навколишнього середовища: Від -10 °C до +85 °C (безперервно), до +120 °C (короткочасно).

• Сумісні мастила: Усі поширені холодильні мастила.

• Сумісні холодоагенти: Усі поширені холодоагенти, включаючи R717 (аміак) та негорючі гази/рідини (залежить від матеріалу ущільнень). Також сумісний з HCFC, HFC, HFO та HC (горючими) холодоагентами.

• Особливості конструкції:

  • Оптимізовані характеристики потоку: Забезпечує низький перепад тиску.

  • Надійна конструкція: Висока стійкість до вібрацій та ударів.

  • Будь-яке положення монтажу: Клапан може бути встановлений у будь-якому положенні, хоча для зручності обслуговування рекомендується встановлювати термостатичним елементом вгору.

  • Знімна кришка: Дозволяє легко обслуговувати або замінювати термоелемент без демонтажу клапана з трубопроводу.

  • Відсутність ручного регулювання: "Plug and Play" дизайн.

Принцип роботи

Регулятор Danfoss ORV працює на основі принципу термічного розширення воску всередині термостатичного елемента:

1. Холодний запуск компресора: Коли компресор запускається, мастило холодне. Термостатичний елемент стиснутий, дозволяючи повному потоку гарячого мастила (з порту B, що надходить, наприклад, від масловідділювача, де мастило гарячіше) проходити до загального виходу (порт A), минаючи маслоохолоджувач. Це дозволяє швидко нагріти мастило до робочої температури.

2. Досягнення номінальної температури: Коли температура мастила на виході (порт A) досягає номінальної температури (наприклад, 49°C мінус 5K), восковий наповнювач у термоелементі починає розширюватися. Це розширення призводить до руху внутрішнього поршня клапана.

3. Змішування потоків: Рух поршня починає відкривати шлях для охолодженого мастила (з порту C, що надходить, наприклад, від маслоохолоджувача) і одночасно частково перекриває шлях для гарячого мастила. Таким чином, на виході (порт A) формується суміш гарячого та охолодженого мастила.

4. Підтримання постійної температури: Термоелемент постійно реагує на температуру мастила на виході, автоматично регулюючи співвідношення змішування гарячого та охолодженого мастила, щоб підтримувати температуру на заданому рівні (наприклад, 49°C +/- 5K). Якщо температура мастила зростає, клапан відкриває більше охолодженого потоку; якщо падає – збільшує потік гарячого мастила.

5. Максимальне охолодження: Якщо температура мастила перевищує номінальну температуру плюс 5K, термоелемент повністю розширюється, направляючи весь потік мастила через охолоджувач (порт C) до виходу (порт A), а потік гарячого мастила (порт B) повністю перекривається.

Переваги

• Автоматичне регулювання: Не потребує електричного живлення або зовнішнього контролера, що спрощує монтаж та знижує витрати.

• Підтримка оптимальної температури мастила: Запобігає надмірному нагріванню або охолодженню мастила, що є критично важливим для ефективної роботи компресора та подовження терміну служби мастила.

• Захист компресора: Правильна температура мастила забезпечує ефективне змащення та охолодження компресора, знижуючи знос та ризик поломок.

• Енергоефективність: Оптимізує роботу маслоохолоджувача, зменшуючи енергоспоживання.

• Надійність: Міцна сталева конструкція та якісні матеріали забезпечують тривалий термін служби навіть у складних промислових умовах.

• Простота обслуговування: Знімна кришка дозволяє замінити термоелемент без відключення клапана від трубопроводу.

• Гнучкість застосування: Широка сумісність з різними мастилами та холодоагентами.

• Plug and Play: Простота встановлення.

Застосування

Регулятори температури мастила Danfoss ORV 25 DIN H1 (148H3399) широко використовуються в:

• Гвинтові компресори: Для підтримки оптимальної температури мастила в системах змащення гвинтових компресорів, які чутливі до температурних режимів мастила.

• Турбокомпресори: В інших типах компресорів, де необхідний точний контроль температури мастила.

• Великі холодильні установки: У промислових та комерційних холодильних системах, де використовуються потужні компресори з окремими контурами змащення та охолодження мастила.

• Системи кондиціонування повітря: У великих чилерах та централізованих системах кондиціонування.

• Теплові насоси: Де також потрібен контроль температури мастила компресора.

Чому обирають Danfoss?

Danfoss — це світовий лідер у галузі холодильної та кліматичної техніки. Вибір продукції Danfoss гарантує:

• Перевірена якість та надійність: Багаторічний досвід та суворий контроль якості на всіх етапах виробництва.

• Відповідність стандартам: Продукція відповідає найвищим міжнародним нормам безпеки та ефективності.

• Інноваційні рішення: Постійний розвиток та впровадження нових технологій.

• Глобальна підтримка: Широка мережа сервісних центрів та дистриб'юторів.

Висновок

Регулятор температури мастила Danfoss ORV 25 DIN H1 (148H3399) — це критично важливий, надійний та ефективний компонент для забезпечення довговічності та оптимальної роботи компресорів у холодильних та кондиціонерних системах. Його автоматичне термостатичне регулювання, міцна конструкція та простота обслуговування роблять його ідеальним вибором для підтримки стабільної температури мастила, що є запорукою високої продуктивності та надійності всієї системи.
