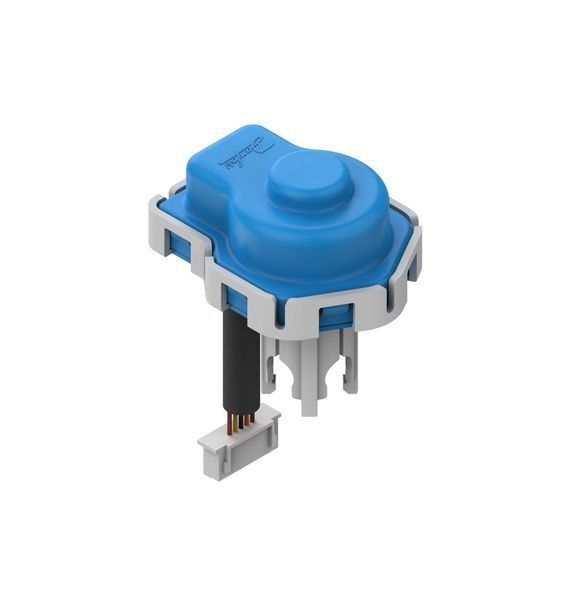

Котушка (12В, DC) для електронного розширювального вентиля ETS 5M Danfoss (034G3802)

Котушка Danfoss (034G3802) є невід'ємним компонентом електронних розширювальних вентилів серії ETS 5M. Вона відповідає за перетворення електричних імпульсів від контролера на механічний рух крокового двигуна, який, у свою чергу, регулює положення штока вентиля та потік холодоагенту. Ця котушка спеціально розроблена для забезпечення точного та надійного керування.

Ключові характеристики

• Код продукту: 034G3802

• Тип продукту: Котушка для електронного розширювального вентиля (Coil for Electronic Expansion Valve)

• Призначення: Для серії вентилів Danfoss ETS 5M.

• Напруга живлення: 12 В DC (постійний струм).

• Споживана потужність: 4.1 Вт DC.

• Тип двигуна: Уніполярний (Unipolar stepper motor).

• Електричне з'єднання: JST XHP-5 (специфічний роз'єм, що використовується для цієї серії).

• Довжина проводів: 0.7 метра (70 см).

• Кріплення котушки: Надійна фіксація за допомогою кліпси (Clip-on).

• Клас захисту IP: IP66. Це забезпечує високий рівень захисту від пилу та потужних струменів води, що робить її придатною для використання у вимогливих умовах холодильних систем.

• Діапазон робочих температур: Зазвичай відповідає діапазону вентиля ETS 5M, що дозволяє експлуатацію в широкому температурному діапазоні, характерному для холодильного обладнання.

• Матеріал: Виготовлена з якісних матеріалів, що забезпечують довговічність та стабільність роботи.

• Вага: Нетто приблизно 0.06 кг, брутто близько 0.08 кг.

Призначення та застосування

Котушка Danfoss (034G3802) є ключовим елементом електроніки вентиля ETS 5M. Вона застосовується в:

• Системах змінної витрати холодоагенту (VRF/VRV): Забезпечує точне регулювання потоку для індивідуального контролю клімату.

• Системах охолодження IT-обладнання (IT cooling): Де потрібен точний контроль температури для серверних та дата-центрів.

• Теплових насосах: Для ефективного перемикання режимів опалення/охолодження та оптимізації роботи.

• Міні-чилерах: Компактних холодильних машинах.

• Транспортних холодильних установках (Bus / Transport application): Де потрібна надійність і стійкість до вібрацій.

Ця котушка взаємодіє з електронними контролерами Danfoss, такими як серія EKE1 або EIM 336, які подають на неї імпульси для керування кроковим двигуном.

Переваги

• Висока точність: Забезпечує надзвичайно точне позиціонування штока вентиля завдяки кроковому двигуну.

• Надійність: Спроектована для тривалої та безперебійної роботи в умовах холодильного обладнання.

• Стійкість до умов навколишнього середовища: Високий клас захисту IP66 гарантує стійкість до пилу та вологи.

• Енергоефективність: Оптимізоване споживання енергії для 12В DC систем.

• Проста установка: Кріплення типу "кліпса" полегшує заміну та монтаж.

Сумісність

Котушка 034G3802 спеціально розроблена для використання виключно з електронними розширювальними вентилями серії Danfoss ETS 5M. Важливо перевіряти сумісність за кодом продукту, оскільки інші моделі ETS (наприклад, ETS 6, ETS 25, ETS 50, ETS 100) використовують інші типи котушок.

Висновок

Котушка Danfoss (034G3802) є високоякісним компонентом, що забезпечує точне та надійне керування електронними розширювальними вентилями ETS 5M. Її технічні характеристики, такі як робоча напруга 12В DC, низьке енергоспоживання, високий клас захисту IP66 та сумісність з уніполярним двигуном, роблять її ідеальним вибором для сучасних холодильних та кліматичних систем, де потрібен високий ступінь контролю та ефективності.
