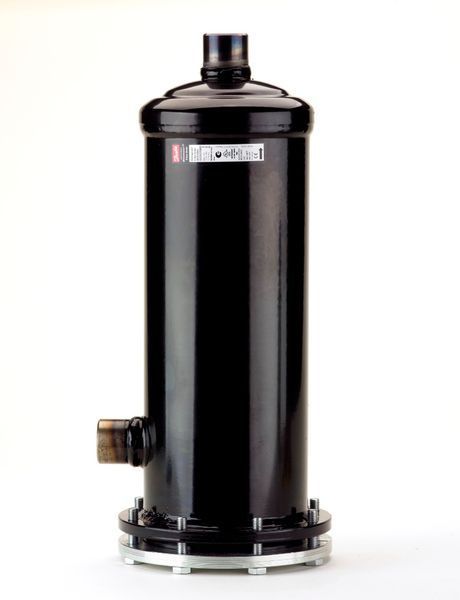

Корпус фільтра-осушувача Danfoss DCR 4813S (023U7256)

Danfoss DCR 4813S (023U7256) — це високоякісний корпус фільтра-осушувача з замінними сердечниками (replaceable core), розроблений для використання у великих комерційних та промислових холодильних системах, системах кондиціонування повітря та теплових насосах. Корпуси серії DCR від Danfoss забезпечують гнучкість у виборі функцій фільтрації/осушення завдяки можливості встановлення різних типів сердечників. Модель 4813S вказує на розмір корпусу та тип його з'єднань.

Ключові характеристики

• Код продукту: 023U7256

• Тип продукту: Корпус фільтра-осушувача з замінним сердечником (Filter Drier Shell with Replaceable Core)

• Серія: DCR (DCR = Drier, Cartridge, Replaceable)

• Модель: 4813S

  • 48: Вказує на номінальний об'єм корпусу, що визначає розмір сумісних сердечників (сердечники розміру 48 cu.in.).

  • 13: Вказує на розмір з'єднань.

  • S: Вказує на тип з'єднання – під пайку (Solder).

• Розмір з'єднань: 1 5/8" x 1 5/8" (42 мм x 42 мм) (вхід x вихід).

• Тип з'єднання: Під пайку (ODF Solder).

• Кількість сердечників: Один (корпус розрахований на один змінний сердечник).

• Максимальний робочий тиск (MWP): 42 бар (609 psig).

• Діапазон робочих температур: від -40°C до +70°C (від -40°F до +158°F).

• Матеріал корпусу: Високоміцна сталь.

• Поверхневе покриття: Стійке до корозії епоксидне покриття, що забезпечує довговічність.

• Сертифікація/Схвалення: CE, UL, EAC, RoHS та інші регіональні та міжнародні стандарти.

Принцип роботи та застосування

Корпуси фільтрів-осушувачів DCR призначені для утримання змінних твердих сердечників, які виконують функції осушення (видалення вологи), фільтрації (видалення твердих частинок), а також очищення (видалення кислот та інших забруднень) з холодоагенту. Гнучкість використання різних сердечників дозволяє адаптувати фільтр-осушувач до конкретних потреб системи:

• Сердечники типу 48-DA: Для осушення та фільтрації (100% молекулярне сито). Ідеально підходять для стандартних холодильних систем.

• Сердечники типу 48-DM: Для осушення, фільтрації та кислотного очищення (змішана суміш молекулярного сита та активованого глинозему). Використовуються після вигоряння компресора або для систем, схильних до утворення кислот.

• Сердечники типу 48-DC: Фільтраційні сердечники для видалення частинок (наприклад, для захисту компресора від металевої стружки).

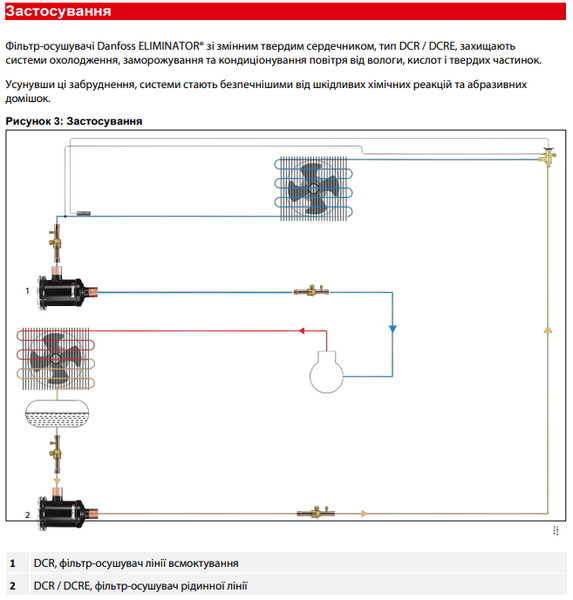

Danfoss DCR 4813S широко застосовується у:

• Великих комерційних холодильних установках (супермаркети, склади).

• Промислових холодильних системах.

• Центральних системах кондиціонування повітря (чилери).

• Теплових насосах.

• Системах, що використовують широкий спектр холодоагентів, включаючи ГФВ (HFC), ГХФВ (HCFC) та ГФО (HFO), а також суміші цих холодоагентів.

Переваги

• Гнучкість: Можливість швидкої та легкої заміни сердечника дозволяє адаптувати функції фільтра-осушувача до потреб системи (осушення, фільтрація, кислотне очищення).

• Економічність: Замість заміни всього фільтра-осушувача замінюється лише сердечник, що знижує витрати на обслуговування.

• Висока ефективність: Забезпечує оптимальний захист системи від вологи, кислот та твердих частинок.

• Надійність: Міцна сталева конструкція та корозійностійке покриття гарантують довговічність.

• Зручність обслуговування: Фланцеве з'єднання дозволяє легко відкривати корпус для заміни сердечника.

• Двонаправлений потік: Підходить для використання як у рідинних, так і у всмоктувальних лініях (при відповідному виборі сердечника та огляді сервісних портів).

Важливі аспекти монтажу та експлуатації

• Перед встановленням сердечників обов'язково переконайтеся, що внутрішні поверхні корпусу чисті.

• Сердечники повинні бути встановлені безпосередньо перед пуском системи, щоб уникнути їх насичення вологою з повітря.

• Після монтажу та вакуумування системи необхідно провести тестування на герметичність.

• Регулярна перевірка та заміна сердечників є ключовими для підтримки ефективності та довговічності холодильної системи.

Висновок

Корпус фільтра-осушувача Danfoss DCR 4813S (023U7256) є надійним, гнучким та економічно ефективним рішенням для захисту великих холодильних та кліматичних систем. Можливість використання різних замінних сердечників дозволяє точно налаштувати функції очищення холодоагенту, забезпечуючи оптимальну продуктивність та довговічність обладнання. Його міцна конструкція та високі робочі параметри роблять його ідеальним вибором для професійних застосувань.
