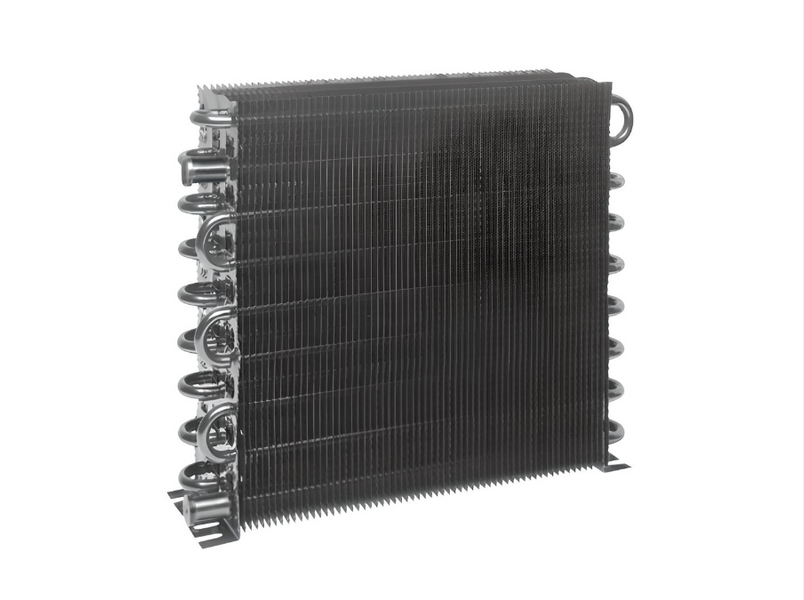

Детальний огляд ребристо-трубного конденсатора LU-VE STN 9 2 27
LU-VE STN 9 2 27 – це компактний та ефективний ребристо-трубний конденсатор, розроблений та виготовлений італійською компанією LU-VE, яка є одним з лідерів у виробництві теплообмінного обладнання. Цей пристрій призначений для відведення тепла від газоподібного холодоагенту та його конденсації в рідкий стан у різних холодильних системах малої та середньої потужності.
Основні характеристики:
- Модель: STN 9 2 27
- Виробник: LU-VE (Італія)
- Тип: Ребристо-трубний конденсатор – надійна та перевірена часом конструкція для ефективного теплообміну.
- Продуктивність: 1025 Вт – кількість теплової енергії, яку конденсатор здатен розсіяти за одиницю часу при певних умовах експлуатації.
- Потік повітря: 640 м³/год – об'єм повітря, що проходить через теплообмінник, впливає на ефективність конденсації.
- Кількість вентиляторів: 1 шт. – забезпечує необхідний потік повітря для охолодження ребер та трубок.
- Діаметр вентилятора: 250 мм – розмір вентилятора, що визначає його продуктивність та рівень шуму.
- Площа поверхні теплообміну: 2,25 м² – загальна площа контакту між ребрами та повітрям, більша площа сприяє кращому теплообміну.
- Внутрішній об'єм: 0,22 дм³ – об'єм внутрішнього простору конденсатора, важливий для циркуляції холодоагенту.

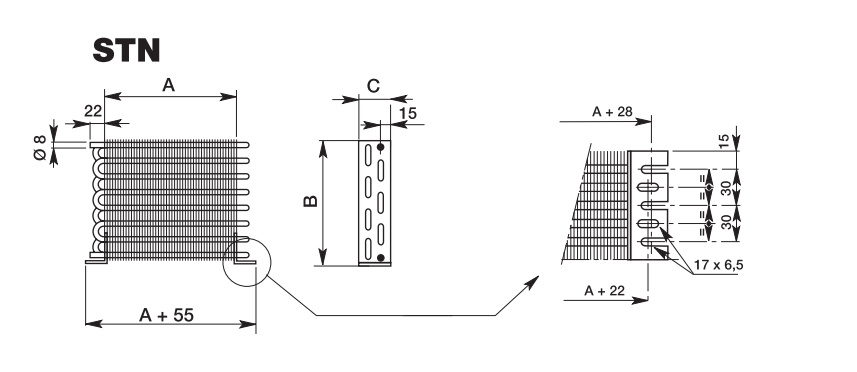

- Габаритні розміри: 270 мм (ширина) х 274 мм (висота) х 60 мм (глибина) – компактні розміри для встановлення в умовах обмеженого простору.
- Підключення: 8 мм – діаметр патрубків для під'єднання до трубопроводу холодоагенту.
- Вага: 2,82 кг – невелика вага полегшує монтаж та транспортування.
Принцип роботи:
Ребристо-трубний конденсатор LU-VE STN 9 2 27 працює за принципом конвективного теплообміну. Гарячий газоподібний холодоагент під високим тиском циркулює по мідних трубках конденсатора. Зовнішня поверхня цих трубок покрита алюмінієвими ребрами, які значно збільшують площу контакту з повітрям. Вентилятор, встановлений на конденсаторі, створює потік повітря, який обдуває ребра та трубки. Тепло від гарячого холодоагенту передається через стінки трубок та ребра до повітря, яке відводить це тепло в навколишнє середовище. В результаті цього процесу газоподібний холодоагент охолоджується та конденсується, перетворюючись на рідину високого тиску, яка потім повертається до інших елементів холодильної системи.
Переваги:
- Ефективне відведення тепла: Оптимальна конструкція та достатня площа поверхні теплообміну забезпечують ефективну конденсацію холодоагенту.
- Компактність: Невеликі габаритні розміри дозволяють використовувати конденсатор в системах з обмеженим монтажним простором.
- Надійність та довговічність: Виготовлення з високоякісних матеріалів гарантує тривалий термін служби та стійкість до негативних факторів.
- Простота монтажу: Стандартні розміри підключень полегшують інтеграцію в різні холодильні системи.
- Низький рівень шуму: Застосування якісного вентилятора забезпечує тиху роботу обладнання.
- Універсальність застосування: Підходить для широкого спектру холодильних систем малої та середньої потужності.
Області застосування:
- Промислове холодильне обладнання: Використовується для охолодження різноманітного промислового обладнання, а також у системах зберігання харчових продуктів.
- Торгове холодильне обладнання: Застосовується в холодильних вітринах, морозильних камерах магазинів та супермаркетів.
- Кондиціонери: Використовується як зовнішній теплообмінник для відведення тепла від холодоагенту в системах кондиціонування повітря.
- Холодильні камери: Забезпечує відведення тепла для підтримки необхідного температурного режиму в холодильних камерах різного призначення.
Висновок:
Ребристо-трубний конденсатор LU-VE STN 9 2 27 є надійним, ефективним та компактним рішенням для відведення тепла в різних холодильних системах. Його високі технічні характеристики, якісні матеріали та простота установки роблять його популярним вибором для багатьох застосувань, де важливі ефективність, компактність та довговічність.
