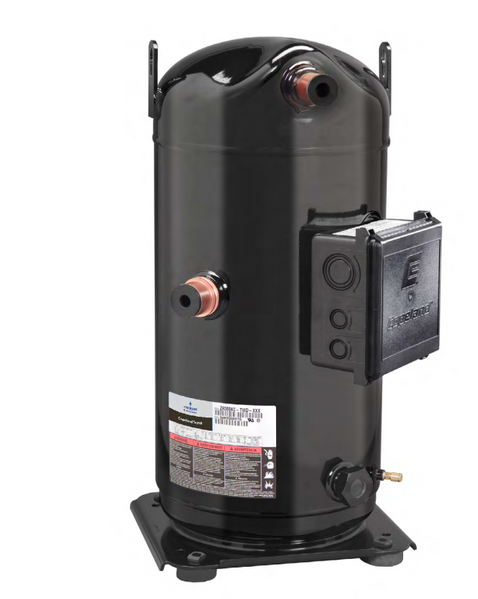

Детальний опис електротехнічних характеристик компресора Copeland Scroll ZR18 K5E PFJ 522

Даний опис стосується електротехнічних аспектів спірального компресора Copeland Scroll ZR18 K5E PFJ 522, зосереджуючись на його живленні, робочих параметрах та додатковому обладнанні.

Електроживлення та робочі параметри

Ці характеристики визначають, як компресор підключається до електромережі та які електричні навантаження він створює під час роботи.

• Номінальна напруга: 220-240 В. Це стандартний діапазон напруги, при якому компресор працює з оптимальною продуктивністю.

• Частота струму: 50 Гц. Вказує на сумісність компресора зі стандартними електричними мережами в більшості країн світу (наприклад, Європа, Азія, Африка).

• Максимальний робочий струм: 10 А. Це максимальний струм, який компресор споживає під час нормальної роботи. Важливо для правильного підбору електричних кабелів та захисних пристроїв (автоматів).

• Струм при заклинюванні ротора (Locked Rotor Amps - LRA): 45 А. Це дуже високий пусковий струм, який виникає в момент запуску компресора, коли ротор ще не обертається, або у разі механічного заклинювання. Системи захисту повинні бути розраховані на цей піковий струм, щоб запобігти пошкодженню компресора та електромережі.

• Опір обмотки: 1.92/2.91 Ом (R/S). Ці значення опору стосуються обмоток статора електродвигуна компресора. Наявність двох значень (Run/Start) свідчить про те, що це однофазний двигун з пусковою та робочою обмотками. Опір робочої обмотки (R) зазвичай менший, оскільки вона розрахована на безперервну роботу, а опір пускової обмотки (S) вищий, оскільки вона використовується лише під час запуску.

• Клас захисту: IP21 (IEC 34). Цей стандарт захисту означає:

  • "IP2": Захист від попадання твердих тіл розміром більше 12.5 мм (наприклад, пальці).

  • "IPX1": Захист від вертикально падаючих крапель води. Це означає, що компресор захищений від бризок, що падають зверху, але не від струменів води чи занурення.

Додаткове обладнання

Це компоненти, які можуть бути включені в стандартну поставку або замовлені окремо для оптимізації роботи компресора.

• Захист по температурі нагнітання: Внутрішній терморезистор. Цей вбудований датчик температури контролює температуру нагнітального газу. У разі її перевищення встановлених значень (що може свідчити про перегрів компресора або проблеми в системі), терморезистор подає сигнал на відключення компресора, запобігаючи його пошкодженню. Це важлива функція безпеки.

• Монтажні шайби: Стандартні елементи, що використовуються для надійного кріплення компресора до монтажної рами або основи, зменшуючи вібрації та шум.

Додаткове обладнання (за додатковим замовленням)

Ці аксесуари можуть бути додані для покращення продуктивності або адаптації компресора до специфічних умов експлуатації.

• Підігрівач картера: Зовнішній, потужністю 40 Вт. Використовується для підтримки температури мастила в картері компресора вище температури кипіння холодоагенту. Це запобігає розчиненню холодоагенту в мастилі під час простою, що може призвести до "закипання" мастила при запуску та його винесенню з компресора, а також до зносу рухомих частин через недостатнє змащення. Особливо важливий для систем, що працюють у холодних умовах.

• Комплект для однофазного підключення: Включає робочий конденсатор. Оскільки сам компресор є однофазним (як видно з опорів обмоток), цей комплект забезпечує необхідну різницю фаз для створення обертового магнітного поля, що дозволяє електродвигуну запуститися та ефективно працювати. Без робочого конденсатора однофазний компресор не зможе запуститися або працювати належним чином.

Версії двигуна

Ця інформація вказує на різні конфігурації двигуна, що пропонуються виробником, з різними параметрами живлення та методами пуску.

• Код PFJ:

  • Номінальна напруга: 220-240 В (при пуску 230 В), 50 Гц. Це та версія, характеристики якої були детально описані вище, підтверджуючи, що компресор призначений для стандартних однофазних мереж 220-240В/50Гц.

  • Корекція струму при відхиленні напруги від номінального (PSC): Пуск за допомогою допоміжного конденсатора. Це підтверджує використання конденсатора для пуску та роботи однофазного двигуна. Коефіцієнт 1.00 ймовірно, вказує на оптимальні параметри роботи при номінальній напрузі для даної конфігурації.

• Код P**:

  • Номінальна напруга: 265 В, 60 Гц (при пуску 265 В). Цей код позначає версію компресора, призначену для роботи в мережах з напругою 265В та частотою 60 Гц, що типово для деяких ринків (наприклад, Північна Америка).

  • Корекція струму при відхиленні напруги від номінального (PSC): Пуск за допомогою допоміжного конденсатора. Коефіцієнт 0.75 може вказувати на іншу оптимізацію пускових характеристик або меншу чутливість до відхилень напруги для цієї конкретної версії двигуна при роботі на 60 Гц.

Ці електротехнічні характеристики є ключовими для правильного вибору, встановлення та безпечної експлуатації компресора Copeland Scroll ZR18 K5E PFJ 522 у холодильних системах.
